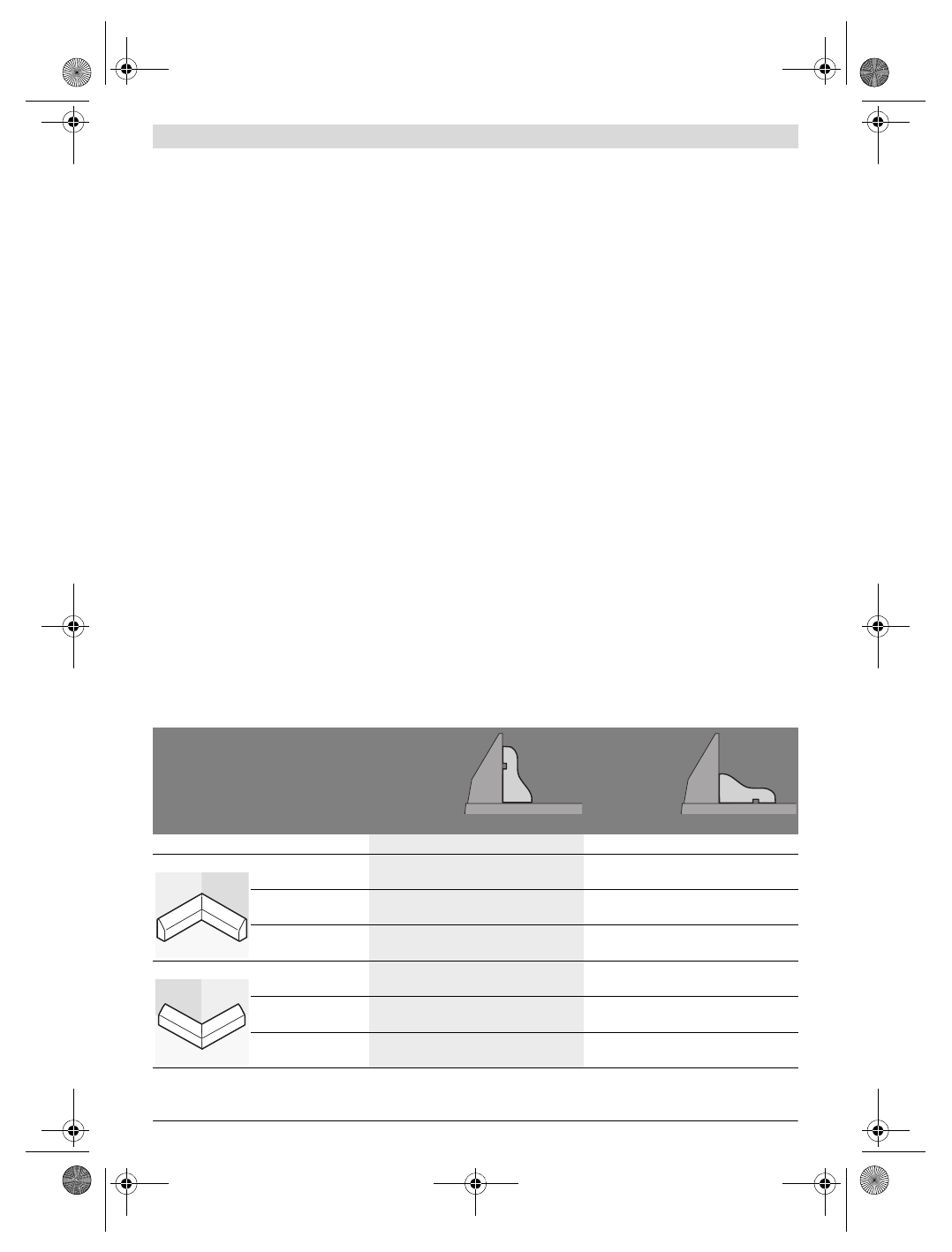

 Slovensky |

213

Bosch Power Tools

1 609 92A 0XM | (5.12.14)

Rezanie s ťahavým pohybom

– Ak robíte rezy pomocou ťahacieho zariadenia

25

 (široké ob-

robky), uvoľnite aretačnú skrutku

31

, ak je táto utiahnutá.

– Upnite obrobok so zreteľom na jeho rozmery.
– Nastavte požadovaný uhol zošikmenia.
– Odtiahnite rameno nástroja od dorazovej lišty

20

 tak ďale-

ko, aby sa pílový list nachádzal pred obrobkom.

– Zapnite ručné elektrické náradie.
– Stlačte tlačidlo

8

 pomaly spúšťajte rameno nástroja pomo-

cou rukoväte

7

 smerom dole.

– Tlačte teraz rameno nástroja smerom k dorazovej lište

20

a rovnomerným posuvom prepíľte obrobok.

– Elektrické náradie vypnite a vyčkajte, kým sa pílový kotúč

úplne zastaví.

– Pomaly posúvajte rameno nástroja smerom hore.

Rezanie rovnako dlhých obrobkov (pozri obrázok Q)

Ak chcete jednoducho rezať rovnako dlhé obrobky, môžete
použiť uhlový doraz

37

.

Dĺžkový doraz môžete namontovať na obe strany predĺženia
rezacieho stola

38

.

– Uvoľnite aretačnú skrutku

36

 a sklopte dĺžkový doraz

37

nad aretačnú skrutku

56

.

– Aretačnú skrutku

36

 opäť dobre utiahnite.

– Nastavte predĺženie rezacieho stola

38

 na požadovanú dĺž-

ku (pozri „Predĺženie rezacieho stola“, strana 210).

Nastavenie hĺbkového dorazu (rezanie drážky)
(pozri obrázok R)

Keď potrebujete rezať drážku, musíte nanovo nastaviť hĺbko-
vý doraz.

– Zatlačte na aretačnú páčku

43

 a otočte rameno nástroja do

požadovanej polohy.

– Stlačte a podržte v stlačenej polohe tlačidlo

57

.

– Posuňte nastavovaciu skrutku

29

 tak, aby sa koniec skrut-

ky dotýkal hĺbkového dorazu

58

.

– Tlačidlo

57

 opäť uvoľnite.

– Pomaly posúvajte rameno nástroja smerom hore.

Špeciálne obrobky

Zahnuté alebo okrúhle obrobky musíte pri pílení mimoriadne
dobre zabezpečiť proti zošmyknutiu. Na čiare rezu nesmie
vzniknúť medzi obrobkom, dorazovou lištou a rezacím stolom
žiadna medzera.

V prípade potreby si musíte vyrobiť špeciálne pridržiavacie
prípravky.

Opracovávanie profilových (podlahových alebo stropných) líšt

Profilové lišty môžete opracovávať dvoma rôznymi spôsobmi:

– priložením proti dorazovej lište,
– položením naplocho na rezací stôl.

Potom môžete pokračovať v závislosti od šírky profilovej lišty
rezaním s ťahacím pohybom alebo rezaním bez ťahacieho po-
hybu (kapovaním).

Nastavený uhol zošikmenia si v každom prípade vyskúšajte
najprv na kúsku odpadového dreva.

Podlahové lišty

Nasledujúca tabuľka obsahuje pokyny pre obrábanie podlahových líšt.

Nastavenia

Nastavenia
proti dorazo-
vej lište

S položením
naplocho na
rezací stôl

vertikálny uhol zošikmenia

0 °

45 °

Podlahová lišta

ľavá strana

pravá strana

ľavá strana

pravá strana

Vnútorná hrana

Horizontálny uhol
zošikmenia

45 ° vľavo

45 ° vpravo

0 °

0 °

Nastavenie polohy
obrobku

Dolná hrana na

rezacom stole

Dolná hrana na

rezacom stole

Horná hrana na

dorazovej lište

Dolná hrana na

dorazovej lište

Hotový obrobok sa
nachádza ...

... naľavo od rezu

... napravo od rezu

... naľavo od rezu

... naľavo od rezu

Vonkajšia hrana

Horizontálny uhol
zošikmenia

45 ° vpravo

45 ° vľavo

0 °

0 °

Nastavenie polohy
obrobku

Dolná hrana na

rezacom stole

Dolná hrana na

rezacom stole

Dolná hrana na

dorazovej lište

Horná hrana na

dorazovej lište

Hotový obrobok sa
nachádza ...

... napravo od rezu

... naľavo od rezu

... napravo od rezu ... napravo od rezu
