288

 | Български

1 609 92A 0XM | (5.12.14)

Bosch Power Tools

Описание на продукта и
възможностите му

Прочетете внимателно всички указания.

Неспазването на приведените по-долу ука-
зания може да доведе до токов удар, пожар
и/или тежки травми.

Предназначение на електроинструмента

Електроинструментът е предназначен за изпълняване на
надлъжни и напречни срезове в дървесни материали,
монтиран неподвижно върху работен плот. При това са
възможни наклони на срезовете в хоризонтална равнина
от – 52 ° до +60 ° както и във вертикална равнина 47 ° (наля-
во) до 47 ° (надясно).
Електроинструментът е с проектна мощност за разрязване
на твърд и мек дървесен материал.

Електроинструментът не е подходящ за разрязване на алу-
миний или други цветни метали.

Изобразени елементи

Номерирането на изобразените модули се отнася до фигу-
рите на електроинструмента на графичните страници.

1

Прахоуловителна торба

2

Шестостенен ключ (1,5 mm)

3

Гаечен ключ (17 mm; 10 mm)

4

Ръкохватка за пренасяне (предна)

5

Клема за ръкохватката

6

Лост за регулиране на наклона на ръкохватката

7

Ръкохватка

8

Бутон за освобождаване на застопоряващия лост

43

9

Циркулярен диск

10

Шарнирно окачен предпазен кожух

11

Ролка

12

Вложка

13

Застопоряваща скоба

14

Ръкохватка за застопоряване под произволен ъгъл
(в хоризонтална равнина)

15

Лост за предварително установяване на наклона на
среза (в хоризонтална равнина)

16

Ръкохватка за застопоряване под произволен ъгъл
(във вертикална равнина)

17

Канали за фиксиране на стандартни ъгли

18

Маса

19

Монтажни отвори

20

Опорна шина

21

Удължител на опорните шини

22

Застопоряващ винт за удължителя на опорната шина

23

Скоба за бързо застопоряване

24

Стрелка за наклона надясно
(във вертикална равнина)

25

Приспособление за теглене

26

Скоба за придържане на кабела

27

Пусков прекъсвач

Показва отделните стъп-
ки за настройване на
ъгъл на наклон във вер-
тикална равнина.

Лява колона:

– Диапазон на

наклона
Наклон на циркулярния
диск наляво

Дясна колона:

– Диапазон  на

наклона
Наклон на циркулярния
диск надясно

– Диапазон  на

наклона
Общ диапазон на
наклона на рамото на
електроинструмента

Показва позицията на
застопоряващия лост за
застопоряване на рамото
на електроинструмента
и при настройване на на-
клона във вертикална рав-
нина.

Не изхвърляйте електроинструменти
при битовите отпадъци!

Само за страни от ЕС:

Съгласно Европейска директива
2012/19/EC относно излязла от упо-
треба електрическа и електронна апа-
ратура и утвърждаването й като нацио-
нален закон електрическите и елек-
тронни устройства, които не могат да се
използват повече, трябва да се събират
отделно и да бъдат подлагани на подхо-
дяща преработка за оползотворяване
на съдържащите се в тях суровини.

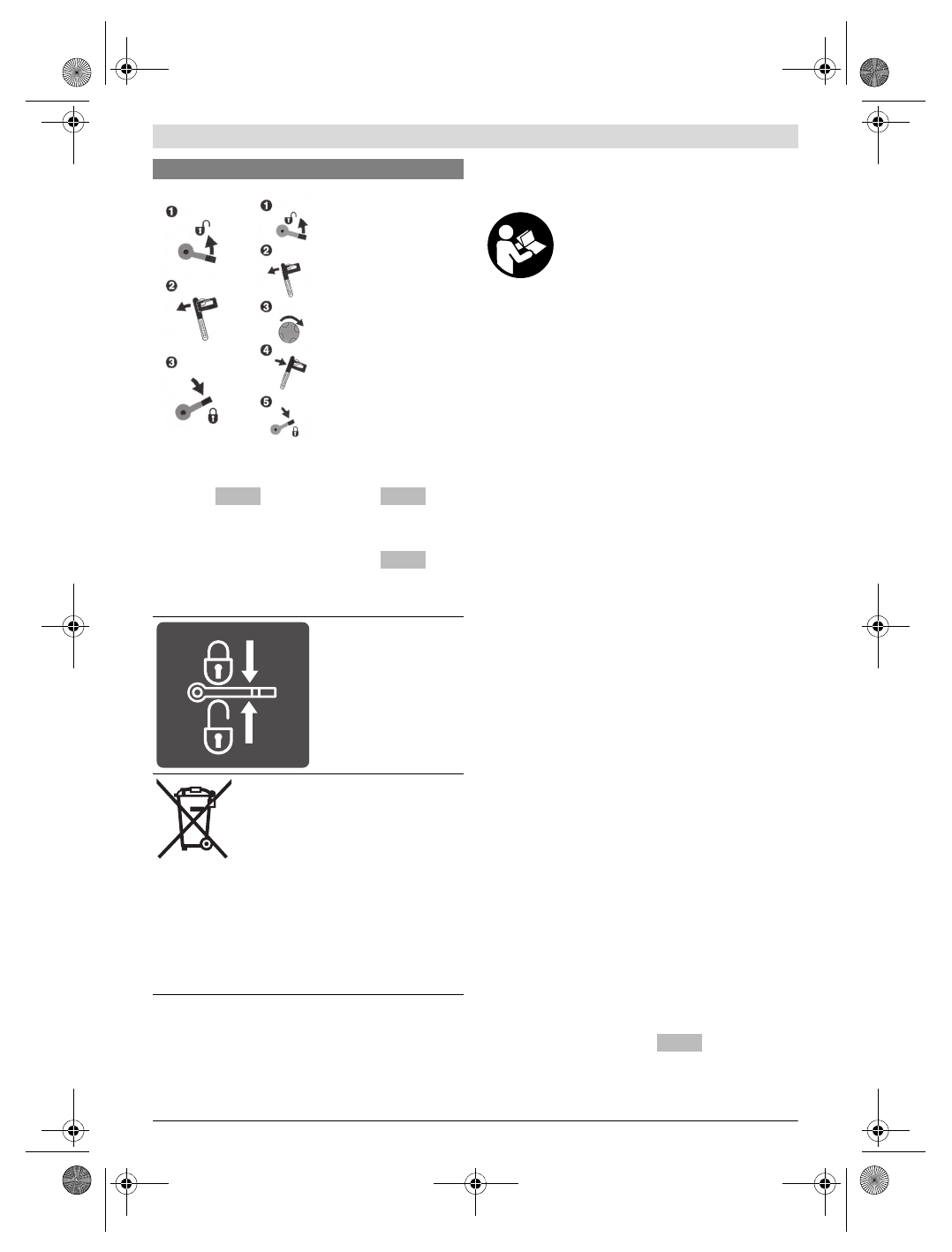

Символи и тяхното значение

45°– 0

0 – 45°

45°+

0 – 45°
