Mennyezetlécek (az USA-szabvány szerint)

Az alapbeállítások ellenőrzése és beállítása

A precíz vágások biztosítására az elektromos szerszám alap-
beállításait intenzív használat után ellenőrizni kell és szükség
esetén újra be kell állítani.
Ehhez tapasztalatra és egy megfelelő célszerszámra van szük-
ség.

Egy Bosch vevőszolgálat ezt a munkát gyorsan és megbízható-
an elvégzi.

0 ° (függőleges) standard sarkalószög beállítása

– Hozza a szállítási helyzetbe az elektromos kéziszerszámot.
– Forgassa  el  a

18

 fűrészasztalt a

17

 bevágásig 0 °. A

15

 kar-

nak ekkor érezhetően be kell pattannia a bevágásba.

Ellenőrzés:

 (lásd az „S1” ábrát)

– Állítson be egy szögidomszert 90 °-ra és tegye fel a

18

 fű-

részasztalra.

A szögidomszer szárának teljes hossza mentén hozzá kell si-
mulnia a

9

 fűrészlaphoz.

Beállítás:

 (lásd az „S2 ”ábrát)

– Oldja ki a

16

 rögzítő fogantyút.

– Oldja ki a készülékkel szállított

3

 pofáskulccsal (10 mm) a

60

 és

61

 állítócsavart.

– Lazítsa ki mit a készülékkel szállított

35

 imbuszkulccsal

(4 mm) a

62

 állítócsavart (kb. 3 fordulat).

– Csavarja annyira ki vagy be az

59

 állítócsavart (10 mm),

hogy a szögidomszer szára teljes hossza mentén hozzási-
muljon a fűrészlaphoz.

– Húzza meg ismét szorosra a

16

 rögzítő fogantyút.

Ezután húzza meg ismét szorosra először a

62

 állítócsa-

vart, majd a

60

 és

61

 állítócsavart.

Ha a beállítás után a

33

 és a

24

 szögkijelző nincs egy vonalban

a

32

 skála 0 °-jeleivel, lazítsa ki a készülékkel szállított

35

 ke-

reszthornyos csavarhúzóval a szögkijelzők rögzítőcsavarjait
és állítsa be a szögkijelzőket 0 °-jelek szerint.

45 °-os standard sarkalószög (bal oldali, függőleges)
beállítása

– Hozza munkahelyzetbe az elektromos kéziszerszámot.
– Forgassa  el  a

18

 fűrészasztalt a

17

 bevágásig 0 °. A

15

 kar-

nak ekkor érezhetően be kell pattannia a bevágásba.

– Húzza ki teljesen a bal oldali

21

 ütközősín hosszabbítót.

– Lazítsa ki a

16

 rögzítő fogantyút és forgassa el a szerszám-

kart a

7

 fogantyúnál fogva ütközésig balra (45 °).

Ellenőrzés:

 (lásd a „T1” ábrát)

– Állítson be egy szögidomszert 45 °-ra és tegye fel a

18

 fű-

részasztalra.

A szögidomszer szárának teljes hossza mentén hozzá kell si-
mulnia a

9

 fűrészlaphoz.

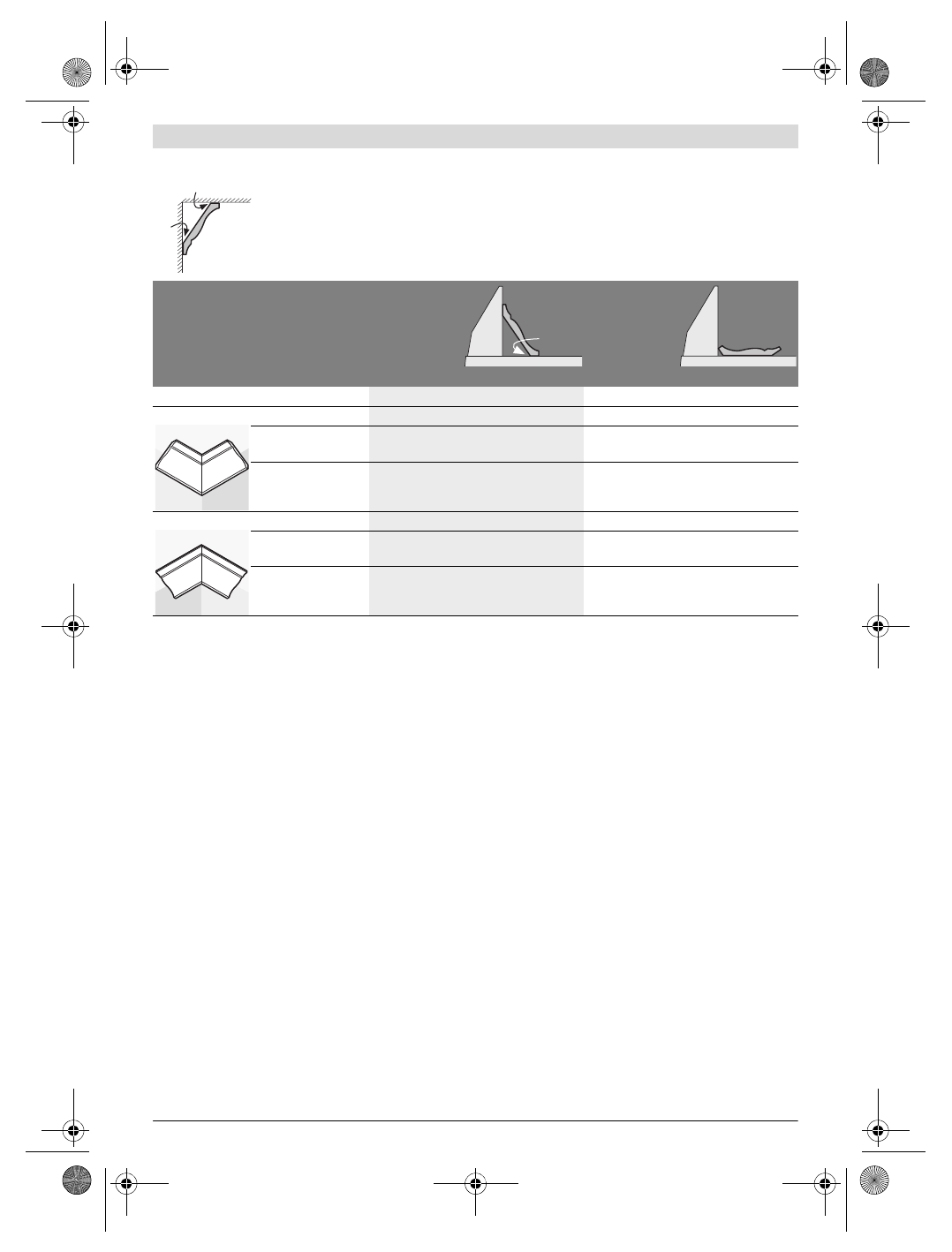

Ha a mennyezetléceket lapjukkal a fűrészasztalra fektetve akarja megmunkálni, akkor 31,6° (vízszin-
tes) és 33,9° (függőleges) standard sarkalószögeket kell beállítani.
A következő táblázat a mennyezetlécek megmunkálásával kapcsolatos tájékoztatást nyújt.

Beállítások

az ütközősín-
hez állított
padlólécek
esetén

laposan a fű-
részasztalra
fektetve

függőleges sarkalószög

0 °

33,9 °

Mennyezetléc

bal oldal

jobb oldal

bal oldal

jobb oldal

Belső él

Vízszintes sarkalószög

45 ° jobb

45 ° bal

31,6 ° jobb

31,6 ° bal

A munkadarab
pozicionálása

Alsó él az

ütközősínhez

Alsó él az

ütközősínhez

Felső él az

ütközősínhez

Alsó él az

ütközősínhez

A kész munkadarab ... ... a vágástól jobbra

található

... a vágástól balra

található

... a vágástól balra

található

... a vágástól balra

található

Külső é

Vízszintes sarkalószög

45 ° bal

45 ° jobb

31,6 ° bal

31,6 ° jobb

A munkadarab
pozicionálása

Alsó él az

ütközősínhez

Alsó él az

ütközősínhez

Alsó él az

ütközősínhez

Felső él az

ütközősínhez

A kész munkadarab ... ... a vágástól jobbra

található

... a vágástól balra

található

... a vágástól jobbra

található

... a vágástól jobbra

található

52°

38°

52°
