 | Magyar

1 609 92A 0XM | (5.12.14)

Bosch Power Tools

Fűrészelés húzómozgással

– A

25

 húzószerkezet segítségével történő vágásokhoz (szé-

les munkadarabok) lazítsa ki a

31

 rögzítőcsavart, ha az

meg van húzva.

– A méreteinek megfelelően szorosan fogja be a megmunká-

lásra kerülő munkadarabot.

– Állítsa be a kívánt sarkalószöget.
– Húzza el annyira a szerszámkart a

20

 ütközősíntől, amíg a

fűrészlap a munkadarab elé kerül.

– Kapcsolja be az elektromos kéziszerszámot.
– Nyomja  meg  a

8

 gombot és a

7

 fogantyúnál fogva vezesse

lassan lefelé a szerszámkart.

– Nyomja el a szerszámkart a

20

 ütközősín felé és egyenletes

előtolással fűrészelje át a munkadarabot.

– Kapcsolja ki az elektromos kéziszerszámot és várjon, amíg

a fűrészlap teljesen leáll.

– Lassan vezesse felfelé a szerszámkart.

Azonos hosszúságú munkadarabok fűrészelése (lásd
a „Q”  ábrát)

Az azonos hosszúságú munkadarabok vágásához használhat-
ja a

37

 hosszanti ütközőt.

A hosszanti ütközőt a

38

 fűrészasztal hosszabbító mindkét ol-

dalára fel lehet szerelni.

– Lazítsa ki a

36

 csavart és hajtsa rá a

37

 hosszanti ütközőt

az

56

 szorítócsavarra.

– Húzza meg ismét feszesre a

36

 reteszelő csavart.

– Állítsa be a kívánt hosszúságra a

38

 fűrészasztal hosszab-

bítót (lásd „A fűrészasztal meghosszabbítása”, a 223 olda-
lon).

Mélységütköző beállítása (Horony fűrészelése)
(lásd az „R” ábrát)

Egy horony fűrészeléséhez a mélységi ütközőt át kell állítani.

– Nyomja meg a

43

 reteszelőkart és forgassa el a szerszám-

kart a kívánt helyzetbe.

– Nyomja meg az

57

 gomb.

– Tolja el a

29

 szabályozócsavart, amíg a csavar vége meg

nem érinti az

58

 mélységi ütközőt.

– Ismét engedje el az

57

 gombot.

– Lassan vezesse felfelé a szerszámkart.

Különleges munkadarabok

Görbe vagy körkörös keresztmetszetű munkadarabok fűré-
szelésekor ezeket külön be kell biztosítani elcsúszás ellen. A
vágási vonalon nem szabad rést hagyni a munkadarab, az üt-
közősín és a fűrészasztal között.

Szükség esetén az ilyen munkadarabok befogásához külön
tartót kell készíteni.

Profillécek (padló- vagy mennyezetlécek) megmunkálása

Profilléceket két különböző módon lehet megmunkálni:

– az ütközősínhez nyomva,
– laposan a fűrészasztalra fektetve.

Ezen felül, a vágást a profilléc szélességétől függően húzó
mozgással, vagy anélkül lehet végrehajtani.

A beállított sarkalószöget először mindig próbálja ki egy hulla-
dékdarabon.

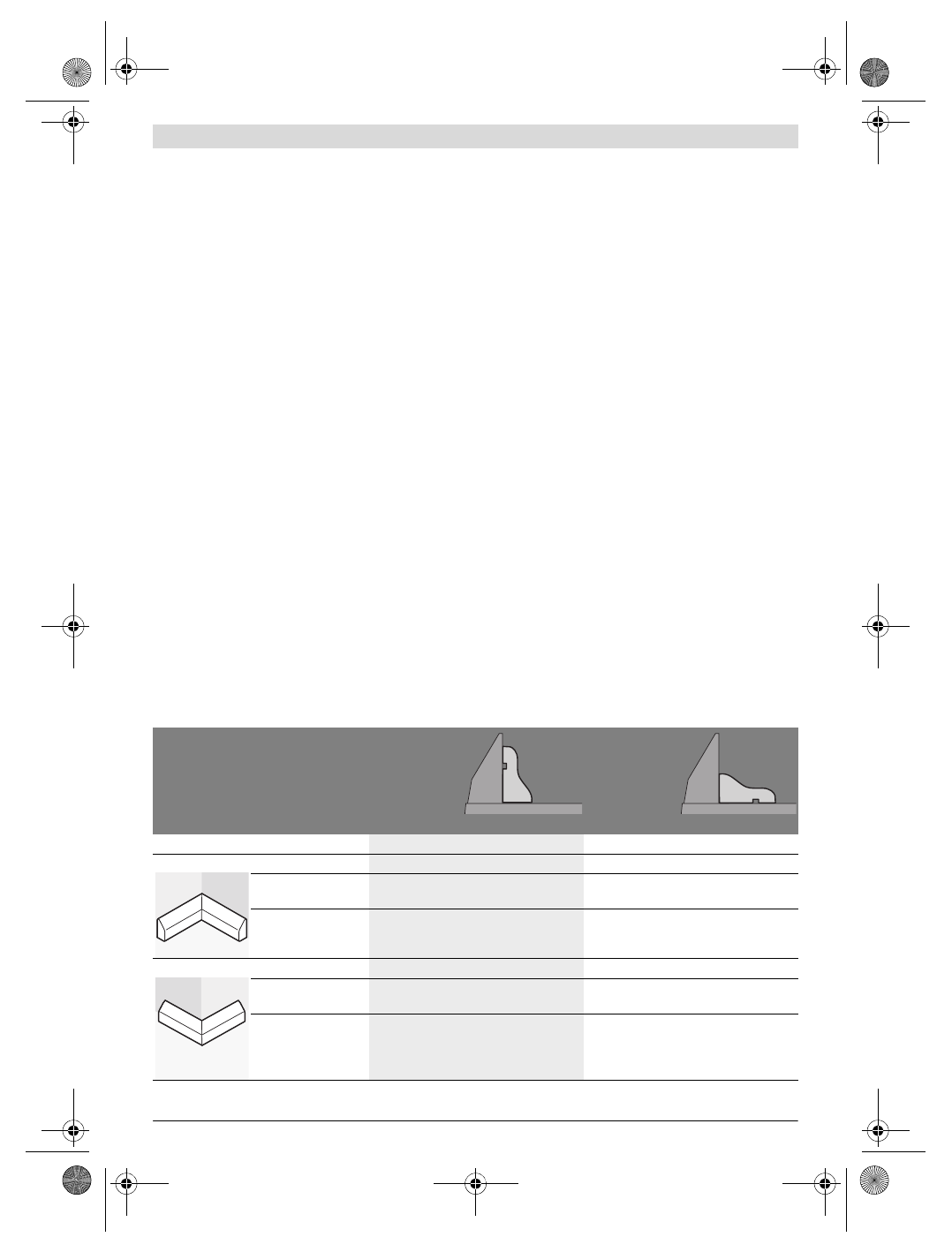

Padlólécek

A következő táblázat a padlólécek megmunkálásával kapcsolatos tájékoztatást nyújt.

Beállítások

az ütközősín-
hez állított
padlólécek
esetén

laposan a fű-
részasztalra
fektetve

függőleges sarkalószög

0 °

45 °

Padlóléc

bal oldal

jobb oldal

bal oldal

jobb oldal

Belső él

Vízszintes sarkalószög

45 ° bal

45 ° jobb

0 °

0 °

A munkadarab
pozicionálása

Alsó él a

fűrészasztalon

Alsó él a

fűrészasztalon

Felső él

az ütközősínhez

Alsó él az

ütközősínhez

A kész munkadarab ... ... a vágástól balra

található

... a vágástól jobbra

található

... a vágástól balra

található

... a vágástól balra

található

Külső él

Vízszintes sarkalószög

45 ° jobb

45 ° bal

0 °

0 °

A munkadarab
pozicionálása

Alsó él a

fűrészasztalon

Alsó él a

fűrészasztalon

Alsó él az

ütközősínhez

Felső él az

ütközősínhez

A kész munkadarab ... ... a vágástól jobbra

található

... a vágástól

balra található

... a vágástól jobbra

található

... a vágástól jobbra

található
