302

 | Македонски

1 609 92A 0XM | (5.12.14)

Bosch Power Tools

Опис на производот и моќноста

Прочитајте ги сите напомени и упатства
за безбедност.

Грешките настанати како

резултат од непридржување до
безбедносните напомени и упатства може
да предизвикаат електричен удар, пожар
и/или тешки повреди.

Употреба со соодветна намена

Електричниот апарат е наменет за правење на должински
и напречни резови на цврста подлога со прав рез во дрво,
како фиксен уред. Притоа се возможни хоризонтални агли
на закосување од – 52 ° до +60 ° како и вертикални агли на
закосување од 47 ° (на левата страна) до 47 ° (на десната
страна).
Капацитетот на електричниот апарат е предвиден за
сечење на тврдо и меко дрво.

Електричниот апарат не е наменет за сечење на
алуминиум и други неметали.

Илустрација на компоненти

Нумерирањето на сликите со компоненти се однесува на
приказот на електричните апарати на графичката страница.

1

Вреќичка за прав

2

Инбус клуч (1,5 mm)

3

Виљушкаст клуч (17 mm; 10 mm)

4

Рачка за транспорт (напред)

5

Стега за дршката

6

Рачка за прилагодување на навалувањето на дршката

7

Дршка

8

Копче за деблокирање на рачката за заклучување

43

9

Лист за пилата

10

Заштитна хауба со повратен механизам

11

Лизгачки валјак

12

Плоча за вметнување

13

Стега за фиксирање

14

Копче за фиксирање на саканиот агол на закосување
(хоризонтално)

15

Лост за претходно поставување на аголот на
закосување (хоризонтално)

16

Затезна дршка за саканиот агол на закосување
(вертикално)

17

Жлебови за стандарден агол на закосување

18

Маса за пила

19

Отвори за монтажа

20

Гранична водилка

21

Продолжување на граничните водилки

22

Завртка за прицврстување за продолжување на
граничните шини

23

Брза стега

24

Покажувач на аголот (вертикален) за десниот опсег
на аголот на закосување

25

Механизам за влечење

26

Држач за кабелот

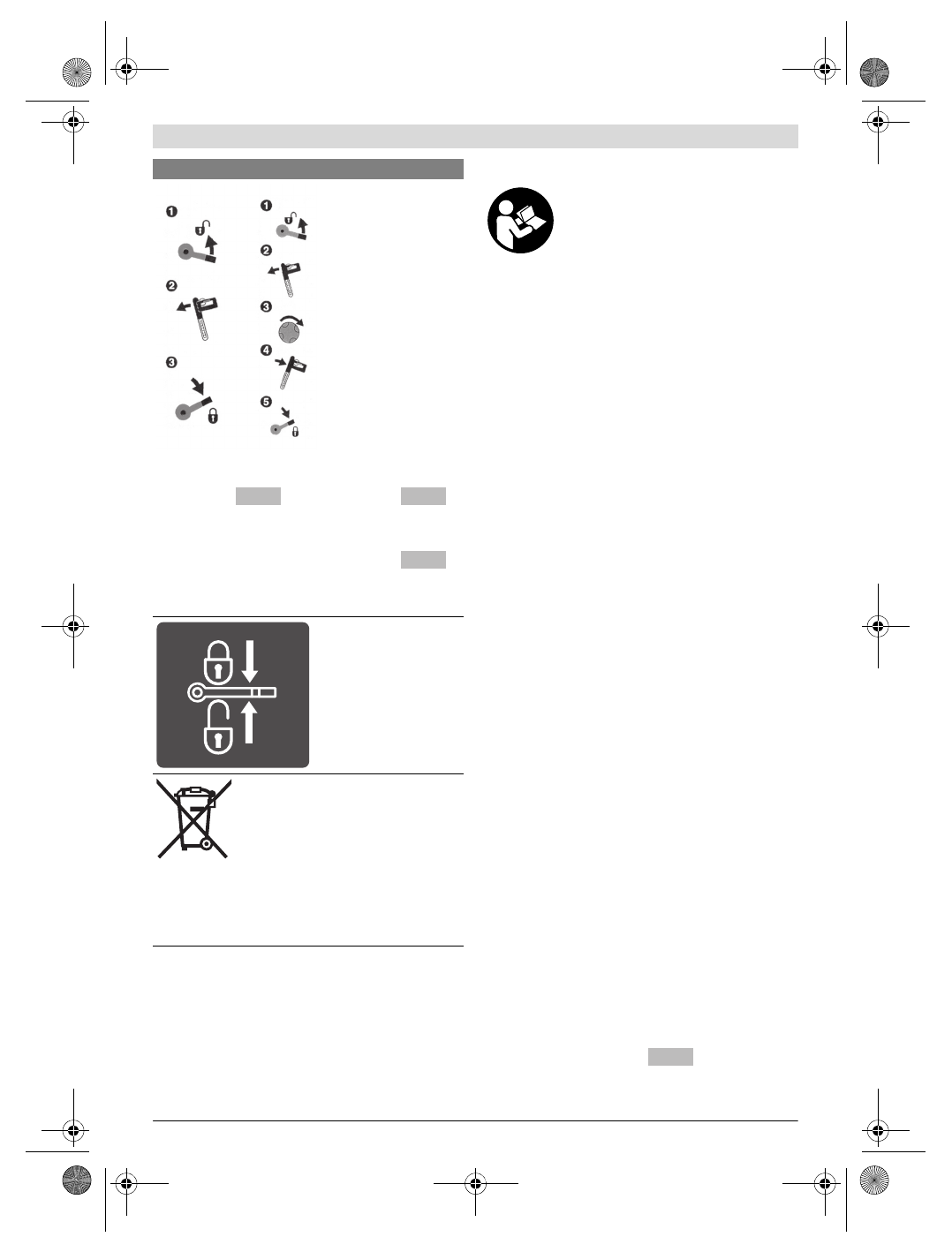

Ги прикажува
поединечните чекори за
поставка на
вертикалниот агол на
закосување.

лево расцепување:

– Опсег на аголот на

закосување
Навалување на листот на
пилата лево

десно расцепување:

– Опсег на аголот на

закосување
Навалување на листот
на пилата десно

– Опсег на аголот на

закосување
Вкупниот опсег на
завртување на раката
на алатот

Прикажува позицијата на
рачката за
прицврстување при
блокирање на раката на
алатот и при поставка на
вертикалниот агол на
закосување.

Не ги фрлајте електричните апарати во
домашната канта за ѓубре!

Само за земји во рамки на ЕУ

Според Европската регулатива
2012/19/EU за електрични и
електронски уреди и нивна национална
употреба, електричните апарати што се
вон употреба мора одделно да се
собираат и да се рециклираат на
еколошки прифатлив начин.

Ознаки и нивно значење

45°– 0

0 – 45°

45°+

0 – 45°
