 | Polski

1 609 92A 0XM | (5.12.14)

Bosch Power Tools

Cięcie z ciągnięciem

– W celu cięcia z pomocą przyciągarki

25

 (szerokie przed-

mioty obrabiane) poluzować śrubę mocującą

31

, jeżeli by-

ła dokręcona.

– Unieruchomić przedmiot obrabiany uwzględniając jego

wymiary.

– Ustawić żądany kąt cięcia.
– Odciągnąć głowicę na taką odległość od ogranicznika cię-

cia

20

, aż tarcza pilarska znajdzie się przed przedmiotem

obrabianym.

– Włączyć elektronarzędzie.
– Wcisnąć  przycisk

8

 i wolno poprowadzić do dołu głowicę

elektronarzędzia za uchwyt

7

.

– Przycisnąć głowicę w kierunku ogranicznika cięcia

20

 i

przepiłować przedmiot obrabiany z równomiernym posu-
wem.

– Wyłączyć elektronarzędzie i odczekać aż tarcza pilarska

zatrzyma się całkowicie.

– Przesunąć głowicę powoli do góry.

Piłowanie przedmiotów obrabianych do jednakowej dłu-
gości (zob. rys. Q)

Do prostego cięcia jednakowej długości elementów można
zastosować prowadnicę wzdłużną

37

.

Prowadnicę wzdłużną można zamontować z obu stron prze-
dłużki stołu pilarskiego

38

.

– Po zwolnieniu śluby blokującej

36

 należy odchylić prowad-

nicę wzdłużną

37

 ponad śrubą zaciskową

56

.

– Ponownie dokręcić śrubę blokującą

36

.

– Ustawić przedłużkę stołu pilarskiego

38

 na pożądaną dłu-

gość (zob. „Przedłużanie stołu pilarskiego“, str. 185).

Regulacja ogranicznika głębokości (wcinanie rowków)
(zob. rys. R)

W celu piłowania rowków należy przestawić ogranicznik głę-
bokości.

– Wcisnąć dźwignię blokującą

43

 i przesunąć głowicę elek-

tronarzędzia na pożądaną pozycję.

– Wcisnąć  przycisk

57

.

– Przesunąć śrubę regulacyjną

29

 tak, aby koniec śruby do-

tykał ogranicznika głębokości

58

.

– Ponownie zwolnić przycisk

57

.

– Przesunąć głowicę powoli do góry.

Nietypowe przedmioty obrabiane

Przy piłowaniu wygiętych lub okrągłych przedmiotów należy
je szczególnie starannie zabezpieczyć przed przesuwaniem
się. Na linii cięcia nie może powstać szczelina między przed-
miotem obrabianym, ogranicznikem cięcia i stołem pilarskim.

W razie potrzeby należy wykonać specjalne uchwyty.

Cięcie listew profilowych (listwy przypodłogowe lub sufitowe)

Listwy profilowe można ciąć w dwojaki sposób:

– ustawione pionowo przy ograniczniku cięcia,
– ułożone płasko na stole pilarskim.

Ponadto, w zależności od szerokości listwy profilowej, można
wykonywać cięcia z posuwem lub bez posuwu.

Wypróbować zawsze ustawiony kąt cięcia najpierw na resztce
listwy.

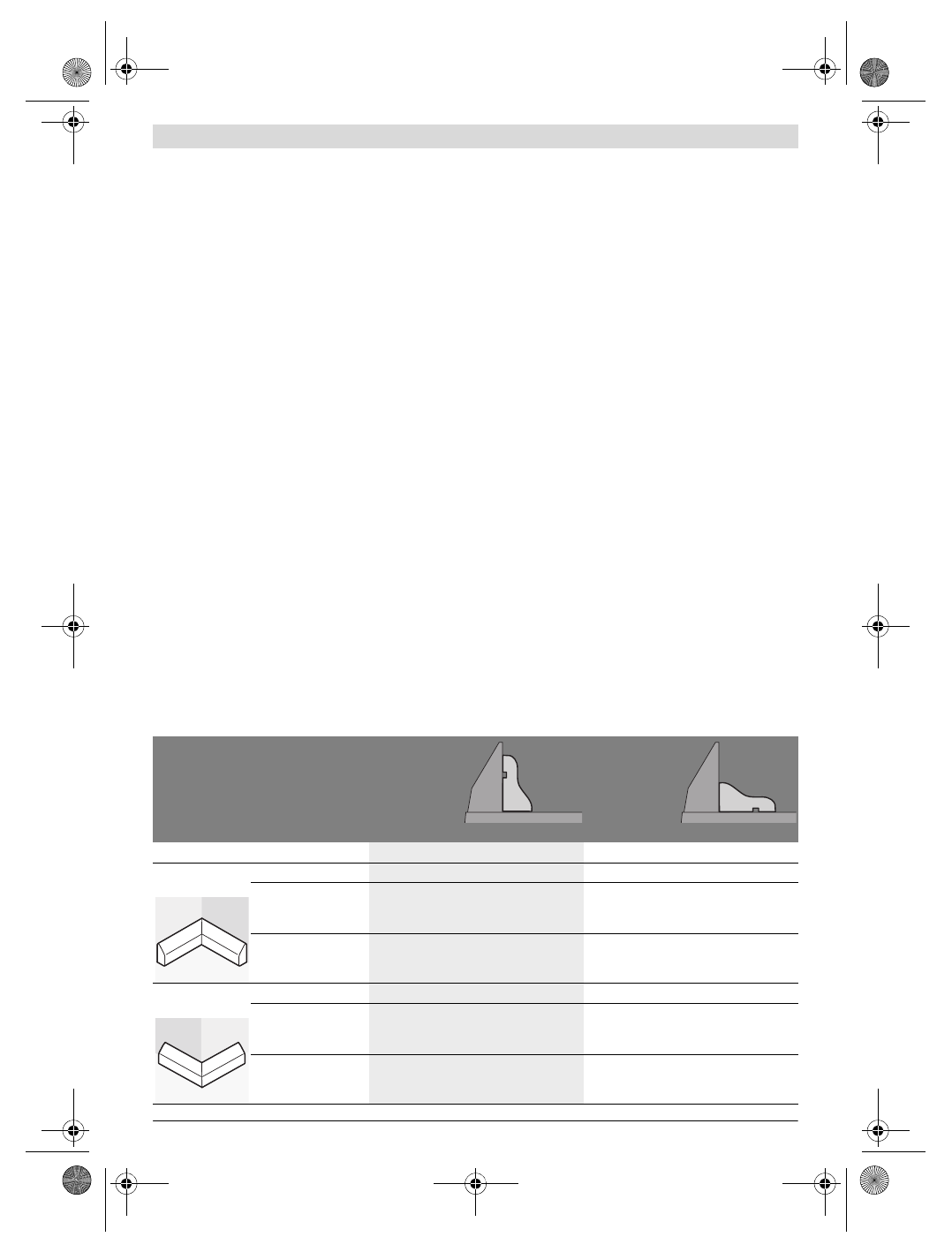

Listwy przypodłogowe

Poniższa tebela zawiera wskazówki dotyczące cięcia listw przypodłogowych.

Ustawienia

pionowo przy
ograniczniku
cięcia

ułożone pła-
sko na stole
pilarskim

pionowy kąt uciosu

0 °

45 °

Listwa przypodłogowa

lewa strona

prawa strona

lewa strona

prawa strona

Krawędź we-
wnętrzna

Poziomy kąt cięcia

45 ° z lewej strony 45 ° z prawej strony

0 °

0 °

Ustalenie położenia
przedmiotu obrabia-
nego

Krawędź dolna na

stole pilarskim

Krawędź dolna na

stole pilarskim

Krawędź górna przy

ograniczniku cięcia

Krawędź dolna przy

ograniczniku cięcia

Obrobiony przedmiot
znajduje się ...

... z lewej strony

cięcia

... z prawej strony

cięcia

... z lewej strony

cięcia

... z lewej strony

cięcia

Krawędź ze-
wnętrzna

Poziomy kąt cięcia

45 ° z prawej strony 45 ° z lewej strony

0 °

0 °

Ustalenie położenia
przedmiotu obrabia-
nego

Krawędź dolna na

stole pilarskim

Krawędź dolna na

stole pilarskim

Krawędź dolna przy

ograniczniku cięcia

Krawędź górna przy

ograniczniku cięcia

Obrobiony przedmiot
znajduje się ...

... z prawej strony

cięcia

... z lewej strony

cięcia

... z prawej strony

cięcia

... z prawej strony

cięcia
