Gleich lange Werkstücke sägen (siehe Bild Q)

Zum einfachen Sägen von gleich langen Werkstücken können
Sie den Längenanschlag

37

 verwenden.

Sie können den Längenanschlag an beide Seiten der Säge-
tischverlängerung

38

 montieren.

– Lösen Sie die Arretierschraube

36

 und klappen Sie den

Längenanschlag

37

 über die Klemmschraube

56

.

– Ziehen Sie die Arretierschraube

36

 wieder fest.

– Stellen Sie die Sägetischverlängerung

38

 auf die ge-

wünschte Länge ein (siehe „Sägetisch verlängern“,
Seite 17).

Tiefenanschlag einstellen (Nut sägen)
(siehe Bild R)

Der Tiefenanschlag muss verstellt werden, wenn Sie eine Nut
sägen wollen.
– Drücken Sie auf den Arretierhebel

43

 und schwenken Sie

den Werkzeugarm in die gewünschte Position.

– Drücken  Sie  auf  den  Knopf

57

.

– Verschieben Sie die Justierschraube

29

, bis das Schrau-

benende den Tiefenanschlag

58

 berührt.

– Lassen Sie den Knopf

57

 wieder los.

– Führen Sie den Werkzeugarm langsam nach oben.

Sonderwerkstücke

Beim Sägen von gebogenen oder runden Werkstücken müs-
sen Sie diese besonders gegen Verrutschen sichern. An der
Schnittlinie darf kein Spalt zwischen Werkstück, Anschlag-
schiene und Sägetisch entstehen.

Falls erforderlich, müssen Sie spezielle Halterungen anfertigen.

Profilleisten (Boden- oder Deckenleisten) bearbeiten

Profilleisten können Sie auf zwei verschiedene Arten bear-
beiten:
– gegen die Anschlagschiene angestellt,
– flach liegend auf dem Sägetisch.

Des Weiteren können Sie abhängig von der Breite der Profil-
leiste die Schnitte mit oder ohne Zugbewegung ausführen.

Probieren Sie den eingestellten Gehrungswinkel immer zu-
erst an einem Abfallholz aus.

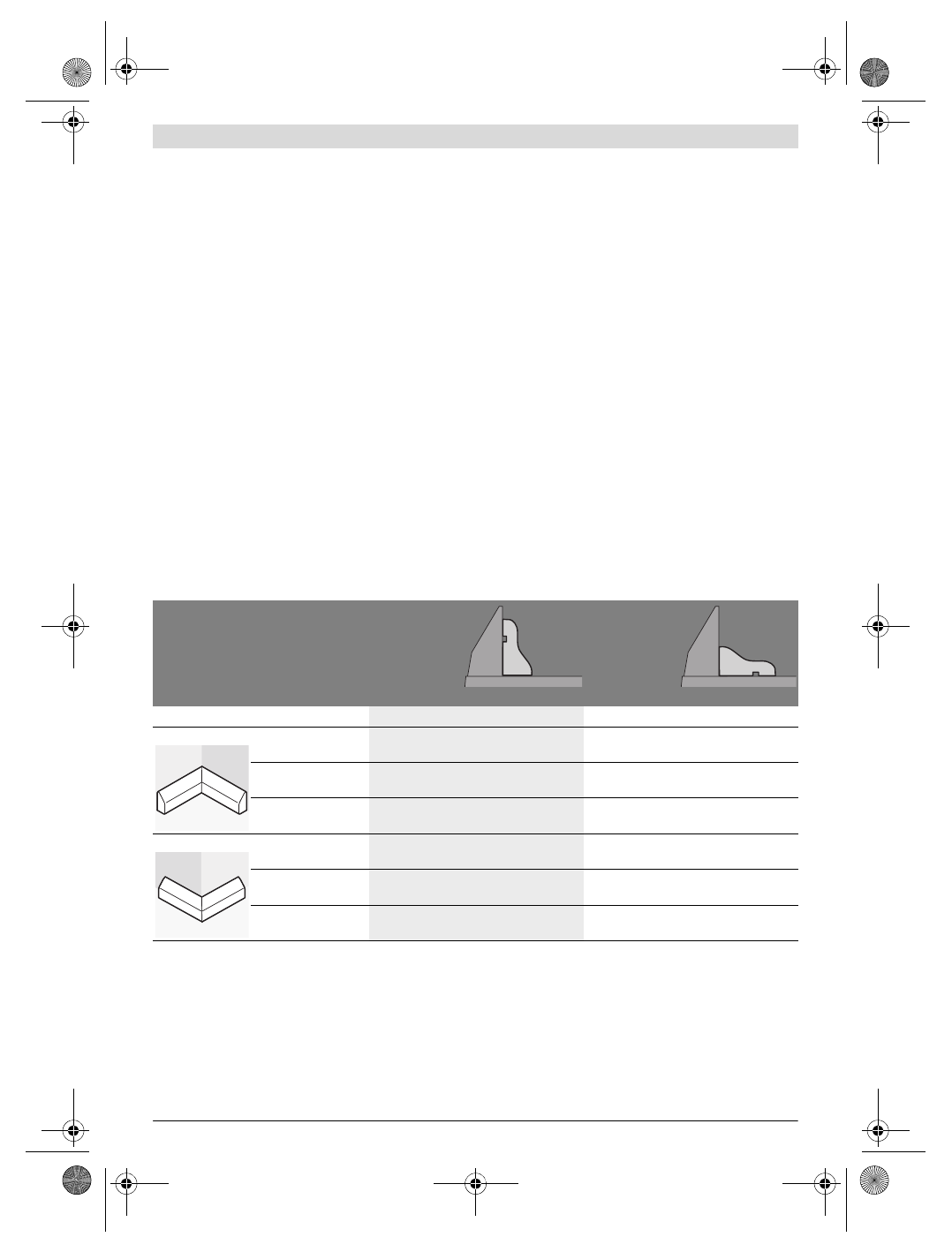

Bodenleisten

Die nachfolgende Tabelle enthält Hinweise für das Bearbeiten von Bodenleisten.

Einstellungen

gegen die
Anschlag-
schiene
angestellt

flach liegend
auf dem
Sägetisch

vertikaler Gehrungswinkel

0 °

45 °

Bodenleiste

linke Seite

rechte Seite

linke Seite

rechte Seite

Innenkante

horizontaler
Gehrungswinkel

45 ° links

45 ° rechts

0 °

0 °

Positionierung des
Werkstücks

Unterkante auf

Sägetisch

Unterkante auf

Sägetisch

Oberkante an der

Anschlagschiene

Unterkante an der

Anschlagschiene

Fertiges Werkstück
befindet sich ...

... links vom Schnitt

... rechts vom

Schnitt

... links vom Schnitt ... links vom Schnitt

Außenkante

horizontaler
Gehrungswinkel

45 ° rechts

45 ° links

0 °

0 °

Positionierung des
Werkstücks

Unterkante auf

Sägetisch

Unterkante auf

Sägetisch

Unterkante an der

Anschlagschiene

Oberkante an der

Anschlagschiene

Fertiges Werkstück
befindet sich ...

... rechts vom

Schnitt

... links vom Schnitt

... rechts vom

Schnitt

... rechts vom

Schnitt
