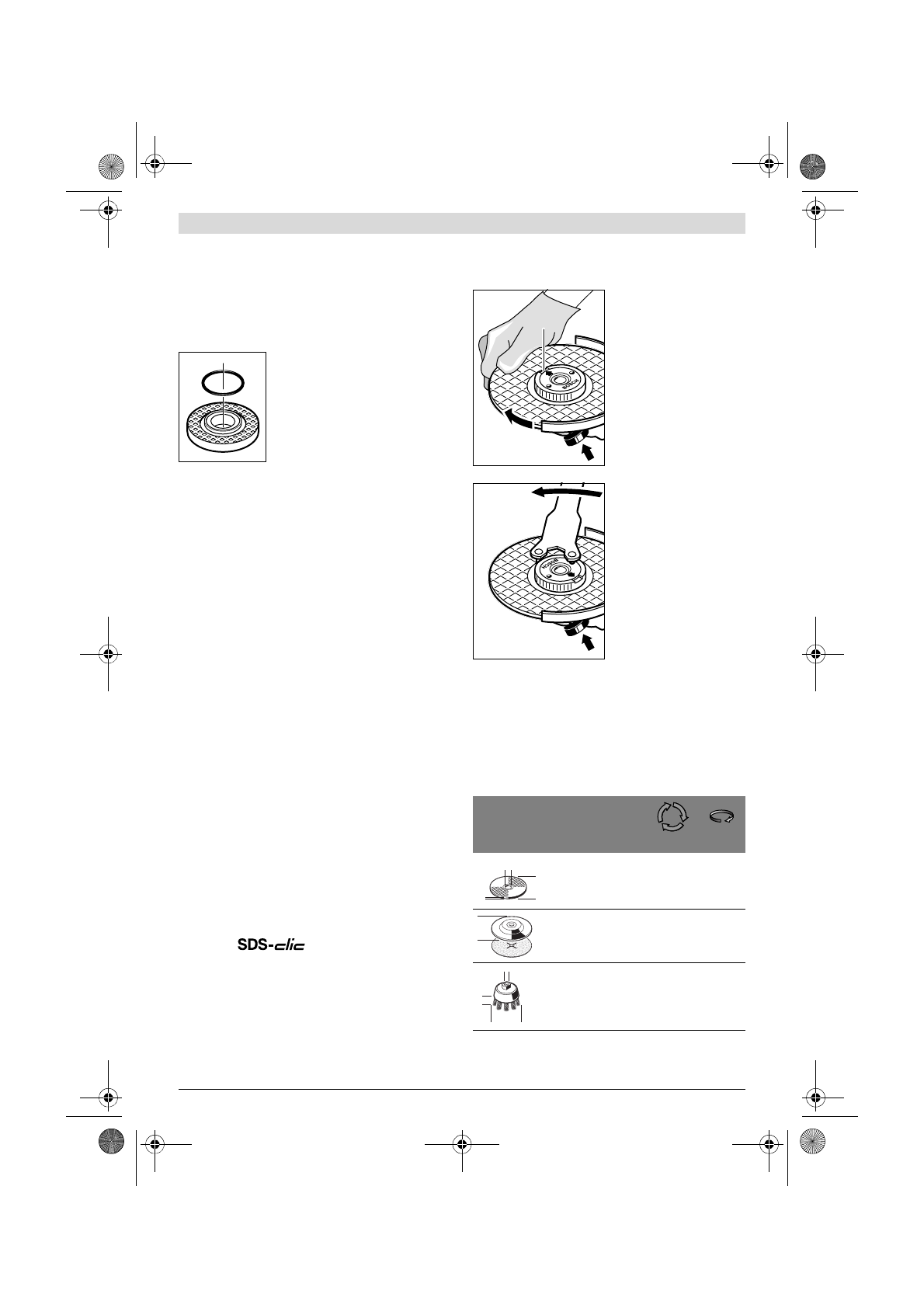

Rekkefølgen til monteringen er angitt på bildesiden.

Til festing av slipe-/kappeskiven skrur du på spennmutteren

9

og spenner denne med hakenøkkelen, se avsnitt «Hurtiglås ».



Etter montering av slipeverktøyet og før innkoblingen
må du sjekke om slipeverktøyet er korrekt montert og
kan dreies fritt. Pass på at slipeverktøyet ikke kommer
borti vernedekselet eller andre deler.

I tangen

7

 er det satt inn en kunststoff-

del (O-ring) rundt sentreringskanten.

Hvis O-ringen mangler eller er ska-
det,

 må tangen

7

 absolutt skiftes ut før

videre bruk.

Lamellslipeskive



Monter alltid håndbeskyttelsen 18 til arbeid med la-
mellslipeskiven.

Gummi-slipetallerken



Til arbeid med gummislipetallerkenen 20 må du alltid
montere håndbeskyttelsen 18.

Rekkefølgen til monteringen er angitt på bildesiden.

Før montering av gummislipetallerkenen

20

 setter du de 2

distanseskivene

19

 på slipespindelen

4

.

Skru rundmutteren

22

 på og spenn denne med hakenøkke-

len.

Koppbørste/skivebørste



Monter alltid håndbeskyttelsen 18 til arbeid med kopp-
børsten eller skivebørsten.

Rekkefølgen til monteringen er angitt på bildesiden.

Koppbørsten/skivebørsten må kunne skrus så langt inn på sli-
pespindelen at slipespindelflensen ligger godt mot enden på
slipespindelgjengen. Spenn koppbørsten/skivebørsten fast
med en fastnøkkel.

Slipekopp



Til arbeid med slipekoppen monterer du det spesielle
vernedekselet 15.

Slipekoppen

16

 skal alltid kun peke så langt som nødvendig ut

av vernedekselet

15

 for den aktuelle bearbeidelsessituasjo-

nen. Innstill vernedekselet

15

 på dette målet.

Rekkefølgen til monteringen er angitt på bildesiden.

Skru spennmutteren

9

 på og trekk denne fast med den vinkle-

de låsenøkkelen

17

.

Hurtiglås

Til et enkelt slipeverktøyskifte uten bruk av ytterligere verktøy
kan du istedet for spennmutteren

9

 også bruke hurtiglåsen

11

.



Hurtiglåsen 11 må kun brukes til slipe- eller kappeskiver.

Bruk kun en feilfri, uskadet hurtiglås 11.

Ved påskruing må du passe på at skriftsiden til hurtiglå-
sen 11 ikke peker mot slipeskiven; pilen må peke mot in-
deksmerket 27.

Trykk spindel-låsetasten

1

for å låse slipespindelen. Til
fasttrekking av hurtiglåsen,
dreier du slipeskiven kraftig i
urviserretning.

En feilfritt festet, uskadet
hurtiglås kan løsnes ved å
dreie den riflede ringen ma-
nuelt mot urviserne.

Du må aldri løsne en fastsit-
tende hurtiglås med en tan-
ge, men bruk en hakenøk-
kel.

 Sett hakenøkkelen på

som vist på bildet.

Godkjente slipeverktøy

Det kan brukes alle slipeverktøy som er angitt i denne bruks-
anvisningen.

Det godkjente turtallet [min

-1

] hhv. periferihastigheten [m/s]

til anvendt slipeverktøy må minst tilsvare informasjonene i
nedenstående tabell.

Ta derfor hensyn til godkjent

turtall hhv. periferihastighet

på etiketten til slipeverktøyet.

max.

[mm]

[mm]

D

b

d

[min

-1

]

[m/s]

230

8

22,2

6 600

80

230

–

–

6 600

80

100

30

M 14

8 600

45

27

b

d

D

D

D

b

d
