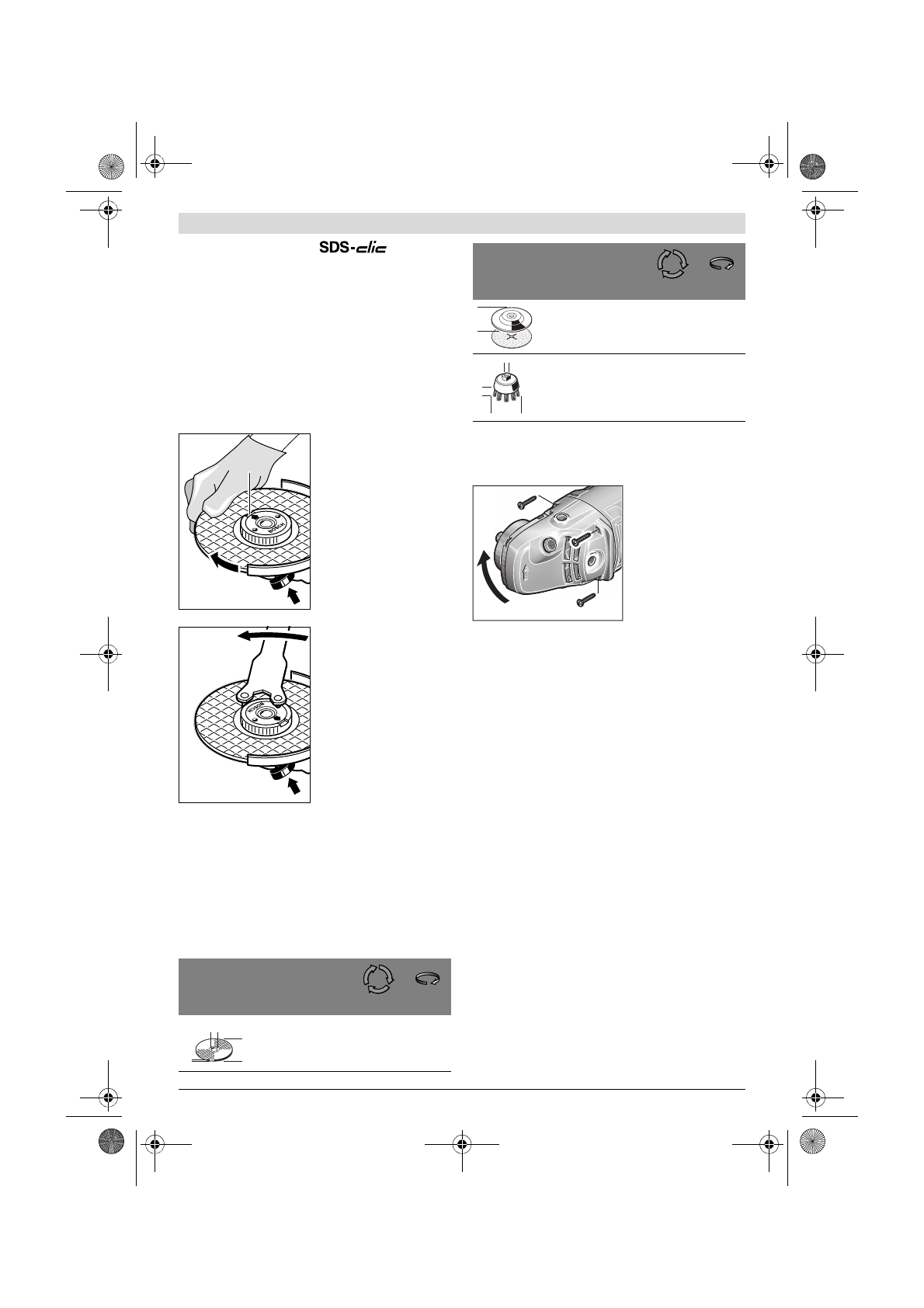

Dado a serraggio rapido

Per una sostituzione veloce dell’utensile abrasivo senza l’im-
piego di ulteriori attrezzi, al posto del dado di serraggio

9

 è

possibile utilizzare il dado di serraggio rapido

11

.



Il dado di serraggio rapido 11 può essere utilizzato sol-
tanto per mole abrasive da sgrosso e taglio.

Utilizzare esclusivamente dadi di serraggio rapido 11 in-
tatti ed in perfetto stato.

Avvitandolo, accertarsi che la parte su cui si trovano le
scritte del dado di serraggio rapido 11 non indichi verso il
disco abrasivo; la freccia deve indicare verso la marcatura
di posizionamento 27.

Premere il tasto di arresto al-
berino

1

 in modo da bloccare

l’alberino. Per stringere forte
il dado di serraggio rapido,
ruotare la mola abrasiva con
forza in senso orario.

Un dado di serraggio rapido
intatto ed avvitato a regola
d’arte può essere sbloccato
manualmente girando in sen-
so antiorario l’anello zigrina-
to.

Non cercare mai di sblocca-
re un dado di serraggio rapi-
do con una tenaglia ma uti-
lizzare una chiave a
forcella.

 Applicare la chiave

a forcella come indicato
nell’illustrazione.

Utensili abrasivi ammessi

Possono essere utilizzati tutti gli utensili abrasivi riportati nel-
le presenti Istruzioni per l’uso.

La velocità ammessa [min

-1

] oppure la velocità perimetrale

[m/s] degli utensili abrasivi utilizzati devono corrispondere al
minimo ai valori riportati nella tabella che segue.

Per questo motivo, tenere in considerazione il numero di giri
consentito

oppure la velocità periferica

 riportata sull’eti-

chetta dell’utensile abrasivo.

Rotazione della testata ingranaggi



Prima di qualunque intervento sull’elettroutensile
estrarre la spina di rete dalla presa.

É possibile ruotare la te-
stata ingranaggi in seg-
menti di 90 °. In questo
modo l’interruttore di av-
vio/arresto può essere
posizionato, per casi ope-
rativi particolari, in una
posizione di maneggio
più favorevole, p. es. per
lavori di troncatura con la
cuffia di aspirazione con
la slitta di guida

24

 oppu-

re per mancini.

Estrarre completamente le 4 viti. Operando con attenzione

e

senza toglierla dalla cassa

 ruotare la testata ingranaggi sulla

nuova posizione. Stringere di nuovo bene le 4 viti.

Aspirazione polvere/aspirazione trucioli



Polveri e materiali come vernici contenenti piombo, alcuni
tipi di legname, minerali e metalli possono essere dannosi
per la salute. Il contatto oppure l’inalazione delle polveri
possono causare reazioni allergiche e/o malattie delle vie
respiratorie dell’operatore oppure delle persone che si tro-
vano nelle vicinanze.
Determinate polveri come polvere da legname di faggio o
di quercia sono considerate cancerogene, in modo parti-
colare insieme ad additivi per il trattamento del legname
(cromato, protezione per legno). Materiale contenente
amianto deve essere lavorato esclusivamente da persona-
le specializzato.
– Utilizzare possibilmente un’aspirazione polvere adatta

per il materiale.

– Provvedere per una buona aerazione del posto di lavo-

ro.

– Si consiglia di portare una mascherina protettiva con

classe di filtraggio P2.

Osservare le norme in vigore nel Vostro paese per i materiali
da lavorare.



Evitare accumuli di polvere sul posto di lavoro.

Le pol-

veri si possono incendiare facilmente.

max.

[mm]

[mm]

D

b

d

[min

-1

]

[m/s]

230

8

22,2

6 600

80

27

b

d

D

230

–

–

6 600

80

100

30

M 14

8 600

45

max.

[mm]

[mm]

D

b

d

[min

-1

]

[m/s]

D

D

b

d
