190

 | Қaзақша

1 609 92A 1GK | (15.6.15)

Bosch Power Tools

Тостаған тәрізді қылшақ/дискілік қылшақты шпиндельге
шпиндель фланеці шпиндель ирек оймасына тығыз
тақалып тұратындай бұрап бекіту керек. Айыр тәрізді
кілтпен тостаған тәрізді/дискілік қалшықты бекемдеңіз.

Тегістеу тәрелкесі



Тегістеу тәрелкесімен жұмыс істеуден алдын
арнайы қаптаманы 15 алыңыз.

Тегістеу тәрелкесі

16

 қаптамадан

15

 тек жұмыс жағдайына

сай ретте шығарылып тұруы керек. Қаптаманы

15

 осы

өлшемге сай орнатыңыз.

Орнату реті суреттер бар бетте көрсетілген.

Қысатын сомынды

9

 орнатыңыз және иілген екі тесігі бар

кілтпен

17

 бекемдеңіз.

Тез қысқыш гайка

Құралдарды пайдаланусыз тегістеу құралын оңай
ауыстыру үшін қысқыш гайканың

9

 орнына тез қысқыш

гайканы

11

 пайдалануға болады.



Тез қысқыш гайканы 11 тек тегістеу және кесу
шеңберлері үшін пайдалануға рұқсат етіледі.

Тек дұрыс, зақымдалмаған тез қысқыш гайканы 11
пайдаланыңыз.

Бұрап бекіту кезінде жазбасы бар тез қысқыш гайка
11 беті тегістеу шеңберіне қарап тұруын қадағалаңыз;
көрсеткі индекстік белгіге 27 нұсқауы керек.

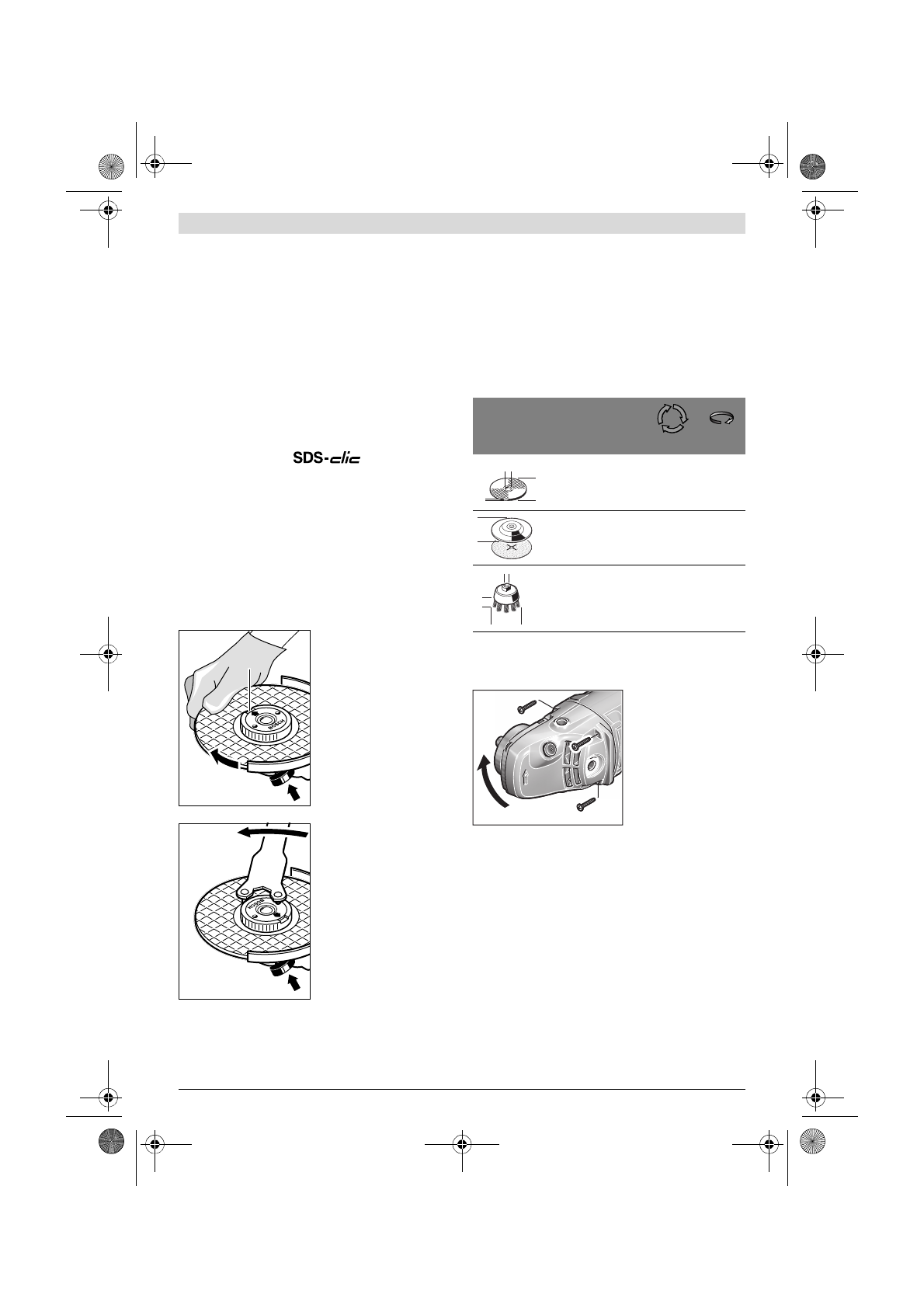

Тегістеу шпинделін

1

 бекіту

үшін шпиндельді бекіту
түймесін басыңыз. Тез
қысқыш гайканы бекемдеу
үшін тегістеу шеңберін күш
салып сағат тілімен
бұрыңыз.

Дұрыс бекітілген,
зақымдалмаған тез қысқыш
гайканы сақинаны сағат
тіліне кері бұру арқылы
бұра алуға болады.

Ешқашан қатты
бекемделген тез қысқыш
гайканы тістеуікпен бұрап
алмаңыз, екі бүйірлік
тесігі бар гайка кілтін
пайдаланыңыз.

 Гайка

кілтін суретте
көрсетілгендей екі бүйірлік
тесігімен орнатыңыз.

Жарамды тегістеу құралы

Осы нұсқаулықта жоғарыда атап өтілген барлық тегістеу
құралдарын пайдалануға болады.

Пайдаланылатын тегістеу құралдарының рұқсат етілген
айналымдар саны [мин

-1

] немесе айналу жылдамдығы

[м/с] төменде берілген кестедегі мәндерден төмен
болмауы керек.

Сондықтан тегістеу құралының жапсырмасында
көрсетілген рұқсат етілген айналымдар санын

немесе

айналу жылдамдығын

 сақтаңыз.

Редукторлық басты бұру



Барлық жұмыстардан алдын электр құралының
желілік айырын розеткадан шығарыңыз.

Редукторлық басты 90 °
қадамдармен бұруға
болады. Осылайша
сөндіргішті жұмыс үшін
ыңғайлы күйге орнатуға
болады, мысалы, сору
жұмыстары үшін
соратын қалпақпен
және
бағыттауыштармен

24

немесе солақай үшін.

4 бұранданы толығымен бұрап босатыңыз. Редукторлық
басты

корпустан алмастан

 жаңа күйге жайлап бұрыңыз.

4 бұранданы берік бекітіңіз.

Шаңды және жоңқаларды сору



Қорғасын бояу, кейбір ағаш сорттары, минералдар
және металлдар бар кейбір материалдардың шаңы
денсаулыққа зиянды болуы мүмкін. Шаңға тию және
шаңды жұту пайдаланушыда немесе жанындағы
адамдарда аллергиялық реакцияларды және/немесе
тыныс жолдарының ауруларын тудыруы мүмкін.
Кейбір шаң түрлері, әсіресе емен және шамшат
ағашының шаңы, әсіресе, ағашты өңдеу
қалдықтарымен (хромат, ағашты қорғау заты) бірге
канцерогендер болып есептеледі. Асбестік материал
тек қана мамандармен өңделуі керек.

27

ең көбі

[мм]

[мм]

D

b

d

[мин

-1

]

[м/с]

230

8

22,2

6 600

80

230

–

–

6 600

80

100

30

M 14

8 600

45

b

d

D

D

D

b

d
