Montage

Schutzvorrichtungen montieren



Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
Netzstecker aus der Steckdose.

Hinweis:

Nach Bruch der Schleifscheibe während des Betrie-

bes oder bei Beschädigung der Aufnahmevorrichtungen an
der Schutzhaube/am Elektrowerkzeug, muss das Elektro-
werkzeug umgehend an den Kundendienst geschickt werden,
Anschriften siehe Abschnitt „Kundendienst und Anwen-
dungsberatung“.

Schutzhaube zum Schleifen

Setzen Sie die Schutzhaube

5

 auf den Spindelhals. Passen

Sie die Position der Schutzhaube

5

 den Erfordernissen des

Arbeitsganges an und arretieren Sie die Schutzhaube

5

 mit

der Feststellschraube

6

.



Stellen Sie die Schutzhaube 5 so ein, dass ein Funken-
flug in Richtung des Bedieners verhindert wird.

Schutzhaube zum Trennen



Verwenden Sie beim Trennen mit gebundenen Schleif-
mitteln immer die Schutzhaube zum Trennen 13.



Sorgen Sie beim Trennen in Stein für eine ausreichen-
de Staubabsaugung.

Die Schutzhaube zum Trennen

13

 wird wie die Schutzhaube

zum Schleifen

5

 montiert.

Absaughaube zum Trennen mit Führungsschlitten

Die Absaughaube zum Trennen mit Führungsschlitten

24

 wird

wie die Schutzhaube zum Schleifen

5

 montiert.

Zusatzgriff



Verwenden Sie Ihr Elektrowerkzeug nur mit dem Zu-
satzgriff 3.

Schrauben Sie den Zusatzgriff

3

 abhängig von der Arbeitswei-

se rechts oder links am Getriebekopf ein.

Vibrationsdämpfender Zusatzgriff

Der vibrationsdämpfende Zusatzgriff ermöglicht ein vibrations-
armes und damit ein angenehmeres und sicheres Arbeiten.



Nehmen Sie keinerlei Veränderungen am Zusatzgriff
vor.

Verwenden Sie einen beschädigten Zusatzgriff nicht wei-
ter.

Handschutz



Montieren Sie für Arbeiten mit dem Gummischleiftel-
ler 20 oder mit der Topfbürste/Scheibenbürste/
Fächerschleifscheibe immer den Handschutz 18.

Befestigen Sie den Handschutz

18

 mit dem Zusatzgriff

3

.

Schleifwerkzeuge montieren



Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
Netzstecker aus der Steckdose.



Fassen Sie Schleif- und Trennscheiben nicht an, bevor
sie abgekühlt sind.

Die Scheiben werden beim Arbeiten

sehr heiß.

Reinigen Sie die Schleifspindel

4

 und alle zu montierenden

Teile.

Drücken Sie zum Festspannen und Lösen der Schleifwerkzeu-
ge die Spindel-Arretiertaste

1

, um die Schleifspindel festzu-

stellen.



Betätigen Sie die Spindel-Arretiertaste nur bei stillste-
hender Schleifspindel.

Das Elektrowerkzeug kann sonst

beschädigt werden.

Schleif-/Trennscheibe

Beachten Sie die Abmessungen der Schleifwerkzeuge. Der
Lochdurchmesser muss zum Aufnahmeflansch passen. Ver-
wenden Sie keine Adapter oder Reduzierstücke.

Achten Sie bei der Verwendung von Diamant-Trennscheiben
darauf, dass der Drehrichtungspfeil auf der Diamant-Trenn-
scheibe und die Drehrichtung des Elektrowerkzeuges (siehe
Drehrichtungspfeil auf dem Getriebekopf) übereinstimmen.

Die Reihenfolge der Montage ist auf der Grafikseite ersichtlich.

Zum Befestigen der Schleif-/Trennscheibe schrauben Sie die
Spannmutter

9

 auf und spannen diese mit dem Zweiloch-

schlüssel, siehe Abschnitt „Schnellspannmutter “.



Überprüfen Sie nach der Montage des Schleifwerkzeu-
ges vor dem Einschalten, ob das Schleifwerkzeug kor-
rekt montiert ist und sich frei drehen kann. Stellen Sie
sicher, dass das Schleifwerkzeug nicht an der Schutz-
haube oder anderen Teilen streift.

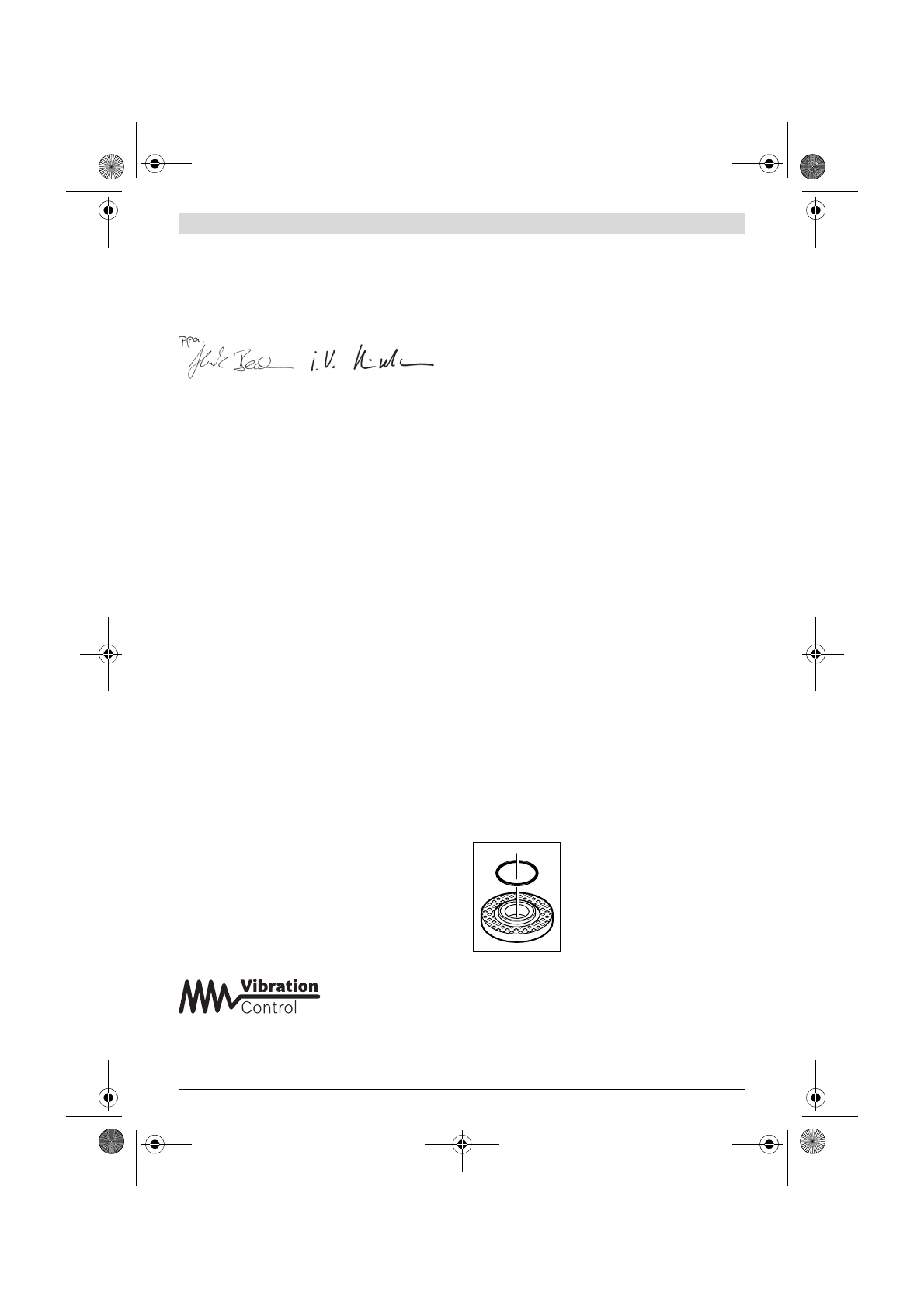

Im Aufnahmeflansch

7

 ist um den Zen-

trierbund ein Kunststoffteil (O-Ring)
eingesetzt.

Fehlt der O-Ring oder ist

er beschädigt,

 muss der Aufnahme-

flansch

7

 vor der Weiterverwendung

unbedingt ersetzt werden.

Fächerschleifscheibe



Montieren Sie für Arbeiten mit der Fächerschleif-
scheibe immer den Handschutz 18.

Gummi-Schleifteller



Montieren Sie für Arbeiten mit dem Gummischleiftel-
ler 20 immer den Handschutz 18.
