 | Svenska

1 609 92A 1GK | (15.6.15)

Bosch Power Tools

Lamellslipskiva



För arbeten med lamellslipskiva ska handskyddet 18
monteras.

Gummisliprondell



För arbeten med gummisliprondell 20 ska handskyd-
det 18 monteras.

Ordningsföljden vid montering visas på grafiksidan.

Innan gummisliprondellen

20

 monteras ska 2 distansbrickor

19

 skjutas upp på slipspindeln

4

.

Skruva på rundmuttern

22

 och dra fast med tvåstiftsnyckeln.

Koppborste/skivborste



För arbeten med koppborste eller skivborste ska hand-
skyddet 18 monteras.

Ordningsföljden vid montering visas på grafiksidan.

Koppborsten/skivborsten måste kunna skruvas upp på slip-
spindeln så långt att den ligger stadigt an mot slipspindelflän-
sen vid ändan på slipspindelgängan. Spänn fast koppborsten/
skivborsten med fast skruvnyckel.

Slipkopp



För arbeten med slipkopp ska det speciella spräng-
skyddet 15 monteras.

Slipkoppen

16

 får endast stå ut över sprängskyddet

15

 till

den grad som krävs för aktuellt arbete. Ställ in sprängskyddet

15

 på detta mått.

Ordningsföljden vid montering visas på grafiksidan.

Skruva upp spännmuttern

9

 och dra fast den med den böjda

spännyckeln

17

.

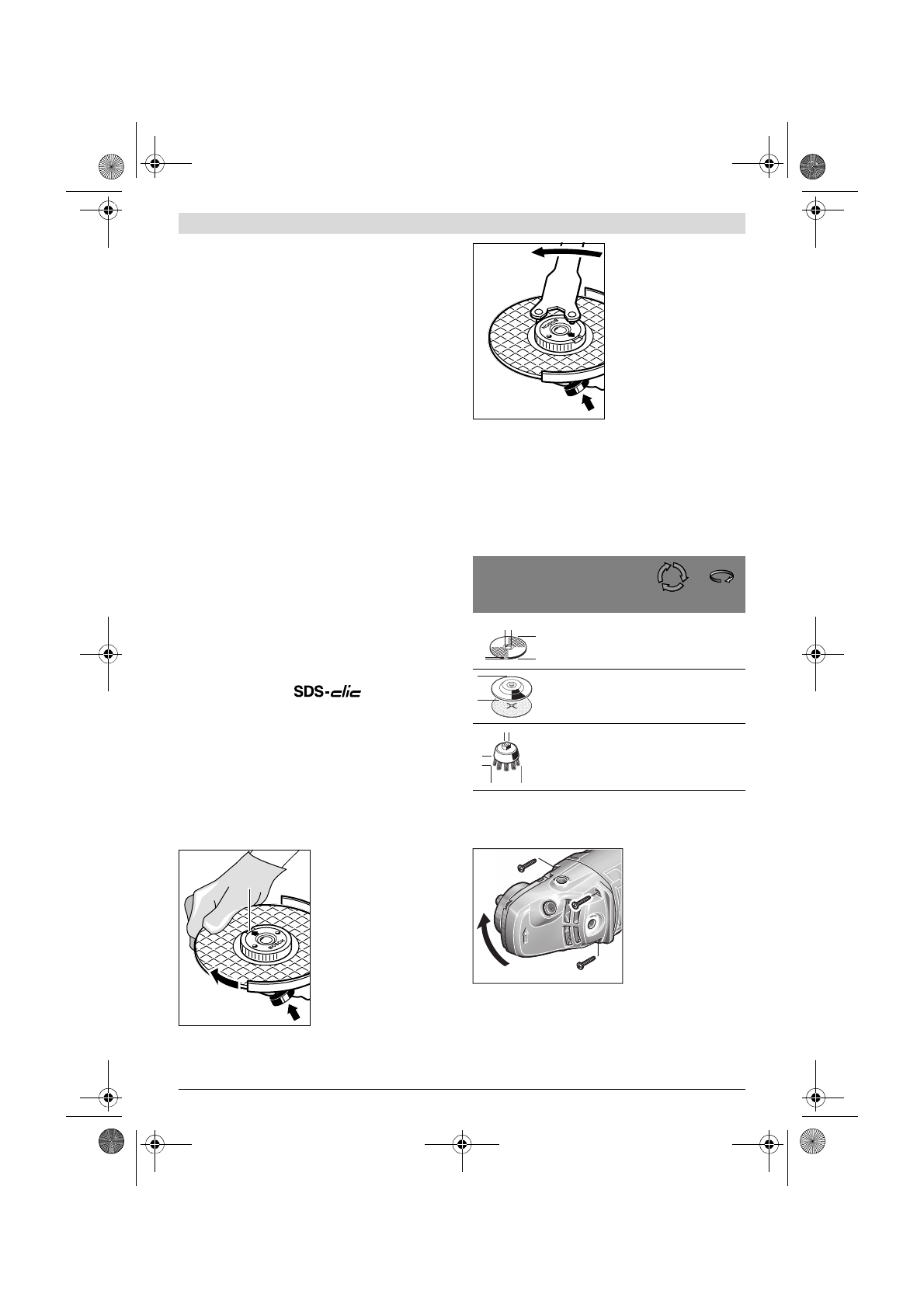

Snabbspännmutter

För snabbt och enkelt byte av slipverktyg utan hjälp av verktyg
kan i stället för spännmuttern

9

 snabbspännmuttern

11

användas.



Snabbspännmuttern 11 får endast användas för slip-
och kapskivor.

Använd endast felfri, oskadad snabbspännmutter 11.

Se vid påskruvning till att texten på snabbspännmuttern
11 inte ligger mot slipskivan; pilen måste vara riktad mot
indexmärket 27.

Tryck på spindelns låsknapp

1

 för låsning av slipspindeln.

För åtdragning av snabb-
spännmuttern vrid slipskivan
kraftigt medurs.

En ordentligt fastspänd och
oskadad snabbspännmutter
kan för hand s när den räff-
lade ringen vrids moturs.

Lossa aldrig en hårtsittande
snabbspännmutter med
tång utan använd flänsmut-
ternyckeln.

 Lägg an

flänsmutternyckeln som bil-
den visar.

Tillåtna slipverktyg

Alla de slipverktyg som anges i denna bruksanvisning kan
användas.

Det tillåtna varvtalet [min

-1

] resp. periferihastigheten [m/s]

hos använt slipverktyg måste minst motsvara uppgifterna i
tabellen nedan.

Beakta därför tillåtna

varvtal resp. periferihastigheter

 på

slipverktygets etikett.

Svängning av växelhuvudet



Dra stickproppen ur nätuttaget innan arbeten utförs på
elverktyget.

Du kan vrida växelhuvu-
det i steg om 90 °. Detta
medger att strömställa-
ren kan ställas i ett för
hanteringen gynnsamt
läge, t. ex. för kapning
med sugkåpa och styrslid

24

 eller för vänsterhänta.

Skruva helt bort de 4 skruvarna. Sväng växelhuvudet försik-
tigt

utan att ta bort det från huset

 till önskat läge. Dra åter

fast de 4 skruvarna.

27

max.

[mm]

[mm]

D

b

d

[min

-1

]

[m/s]

230

8

22,2

6 600

80

230

–

–

6 600

80

100

30

M 14

8 600

45

b

d

D

D

D

b

d
