148

 | Slovensky

1 609 92A 1GK | (15.6.15)

Bosch Power Tools

Ochranný kryt na brúsenie

Nasaďte ochranný kryt

5

 na kŕčok vretena. Prispôsobte polo-

hu ochranného krytu

5

 požiadavkám konkrétneho pracovné-

ho úkonu a ochranný kryt

5

 zaaretujte pomocou aretačnej

skrutky

6

.



Ochranný kryt 5 nastavte tak, aby zabraňoval odleto-
vanie iskier smerom k obsluhujúcej osobe.

Ochranný kryt na rezanie



Pri rezaní pomocou brúsnych nástrojov obsahujúcich
spojivo používajte vždy špeciálny ochranný kryt na re-
zanie 13.



Pri rezaní do kameňa sa postarajte o dostatočne inten-
zívne odsávanie prachu.

Ochranný kryt na rezanie

13

 sa montuje rovnakým spôsobom

ako ochranný kryt na brúsenie

5

.

Odsávací kryt na rezanie s vodiacimi saňami

Odsávací kryt na rezanie s vodiacimi saňami

24

 sa montuje

ako ochranný kryt na brúsenie

5

.

Prídavná rukoväť



Používajte ručné elektrické náradie iba s prídavnou ru-
koväťou 3.

Namontujte prídavnú rukoväť

3

 naskrutkovaním podľa spôso-

bu práce buď na pravú stranu alebo na ľavú stranu hlavy ruč-
ného náradia.

Prídavná rukoväť s mäkkou podložkou tlmiacou vibrácie

Prídavná rukoväť s mäkkou podložkou tlmiacou vibrácie
umožňuje prácu so zníženými vibráciami a súčasne prácu prí-
jemnú a bezpečnú.



Na prídavnej rukoväti nerobte v žiadnom prípade neja-
ké zmeny.

Keď je prídavná rukoväť poškodená, ďalej ju už nepouží-
vajte.

Chránič prstov



Pri práci s gumeným brúsnym tanierom 20 alebo s mis-
kovitou kefou/kotúčovou kefou/vejárovitým brúsnym
kotúčom odporúčame vždy namontovať chránič prstov
18.

Chránič prstov

18

 upevnite pomocou prídavnej rukoväte

3

.

Montáž brúsnych nástrojov



Pred každou prácou na ručnom elektrickom náradí vy-
tiahnite zástrčku náradia zo zásuvky.



Nedotýkajte sa brúsnych ani rezacích kotúčov skôr,
kým dostatočne nevychladnú.

Brúsne a rezacie kotúče

sa pri práci veľmi rozpália.

Vyčistite brúsne vreteno

4

 a všetky súčiastky, ktoré budete

montovať.

Keď upínate alebo uvoľňujete brúsne nástroje, stlačte aretač-
ného tlačidla vretena

1

, aby ste brúsne vreteno zaaretovali.



Tlačidlo aretácie vretena stláčajte len vtedy, keď sa
brúsne vreteno nepohybuje.

Inak by sa mohlo ručné elek-

trické náradie poškodiť.

Brúsny/rezací kotúč

Dodržiavajte rozmery brúsnych nástrojov. Priemer otvoru na
kotúči musí byť vhodný pre danú upínaciu prírubu. Nepouží-
vajte žiadne adaptéry ani redukcie.

Pri používaní diamantových rezacích kotúčov dávajte pozor
na to, aby sa šípka smeru otáčania na diamantovom kotúči
zhodovala so šípkou smeru otáčania ručného elektrického ná-
radia (pozri šípku smeru otáčania na prevodovej hlave).

Postup montáže vidno na grafickej strane tohto Návodu na po-
užívanie.

Na upevnenie brúsneho/rezacieho kotúča naskrutkujte upína-
ciu maticu

9

 a dotiahnite ju kolíkovým kľúčom, pozri odsek

„Rýchloupínacia matica “.



Po ukončení montáže brúsneho nástroja pred zapnutím
ručného elektrického náradia ešte skontrolujte, či je
brúsny nástroj správne namontovaný a či sa dá rukou
voľne otáčať. Postarajte sa o to, aby sa brúsny nástroj
nedotýkal ochranného krytu ani iných súčiastok nára-
dia.

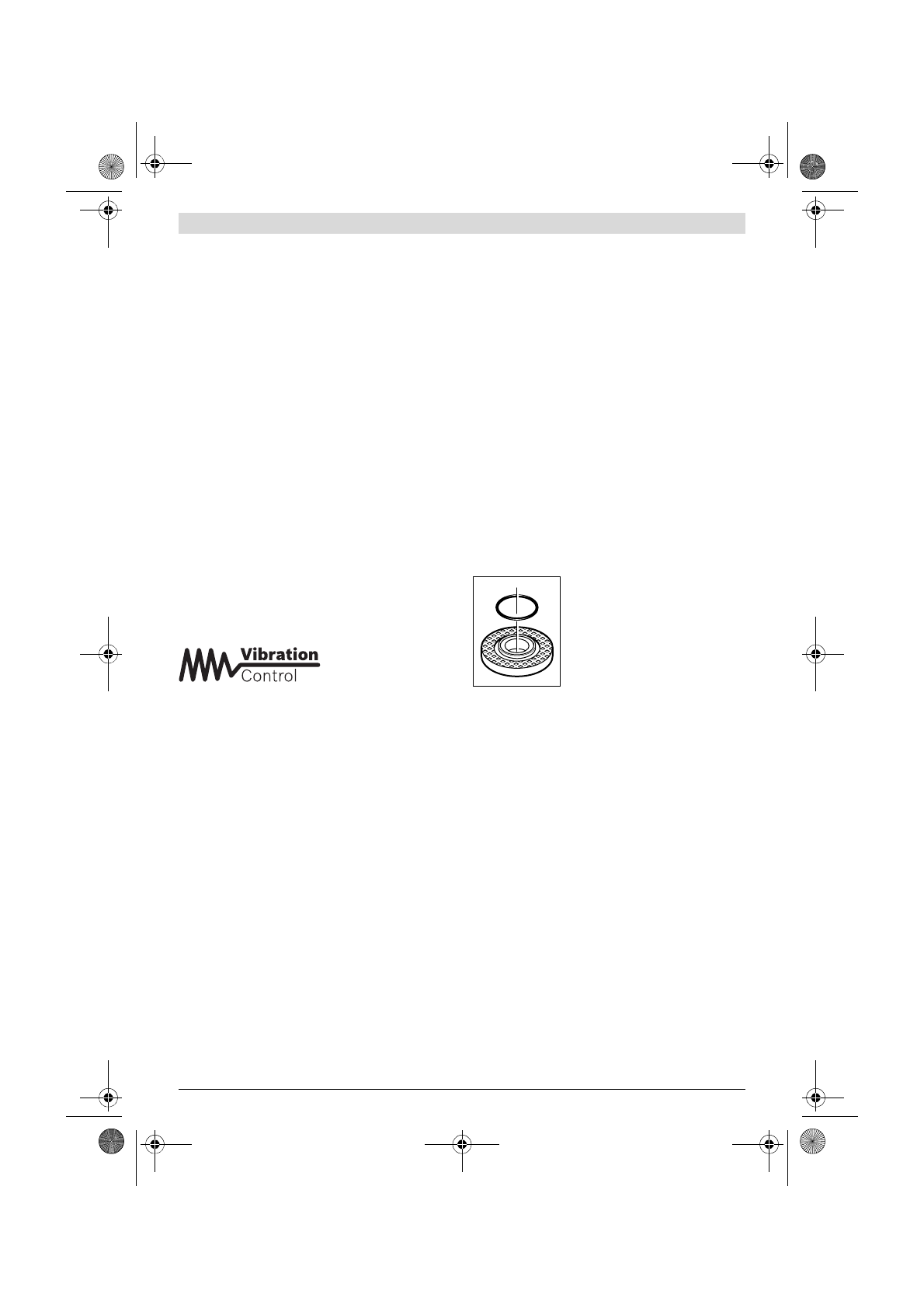

V upínacej prírube

7

 je okolo centrova-

cieho nástavca vložený element z plastu
(okrúhla podložka).

Ak táto okrúhla

podložka chýba, alebo ak je poškode-
ná,

 upínaciu prírubu

7

 treba pred ďal-

ším používaním bezpodmienečne vy-
meniť za novú.

Vejárovitý brúsny kotúč



Ak budete pracovať pomocou vejárovitého brúsneho
kotúča, namontujte vždy chránič prstov 18.

Gumený brúsny tanier



Ak budete pracovať pomocou gumeného brúsneho ta-
niera 20, namontujte vždy chránič prstov 18.

Postup montáže vidno na grafickej strane tohto Návodu na po-
užívanie.

Pred montážou gumeného brúsneho taniera

20

 namontujte

vždy 2 dištančné podložky

19

 na brúsne vreteno

4

.

Naskrutkujte okrúhlu upínaciu maticu

22

 a potom ju dotiahni-

te pomocou kolíkového kľúča.

Miskovitá kefa/kotúčová kefa



Ak budete pracovať pomocou miskovitej kefy alebo po-
mocou kotúčovej kefy, namontujte vždy chránič prstov
18.

Postup montáže vidno na grafickej strane tohto Návodu na po-
užívanie.

Miskovitá kefa/kotúčová kefa sa musí dať naskrutkovať na
brúsne vreteno tak ďaleko, aby na prírubu brúsneho vretena
pevne dosadala na konci závitu brúsneho vretena. Utiahnite
miskovitú kefu/kotúčovú kefu pomocou vidlicového kľúča.
