 Polski |

131

Bosch Power Tools

1 609 92A 1GK | (15.6.15)

Tarcza garnkowa



Do pracy przy użyciu tarczy garnkowej należy zamonto-
wać specjalną pokrywę ochronną 15.

Tarcza garnkowa

16

 powinna wystawać spod pokrywy

15

 tyl-

ko w takim stopniu, jaki konieczny jest do dokonania obróbki.
Nastawić pokrywę ochronną

15

 zgodnie z tym wymiarem.

Kolejność montażu ukazana jest na stronach graficznych.

Nakręcić nakrętkę zaciskową

9

 i dokręcić ją wygiętym klu-

czem widełkowym

17

.

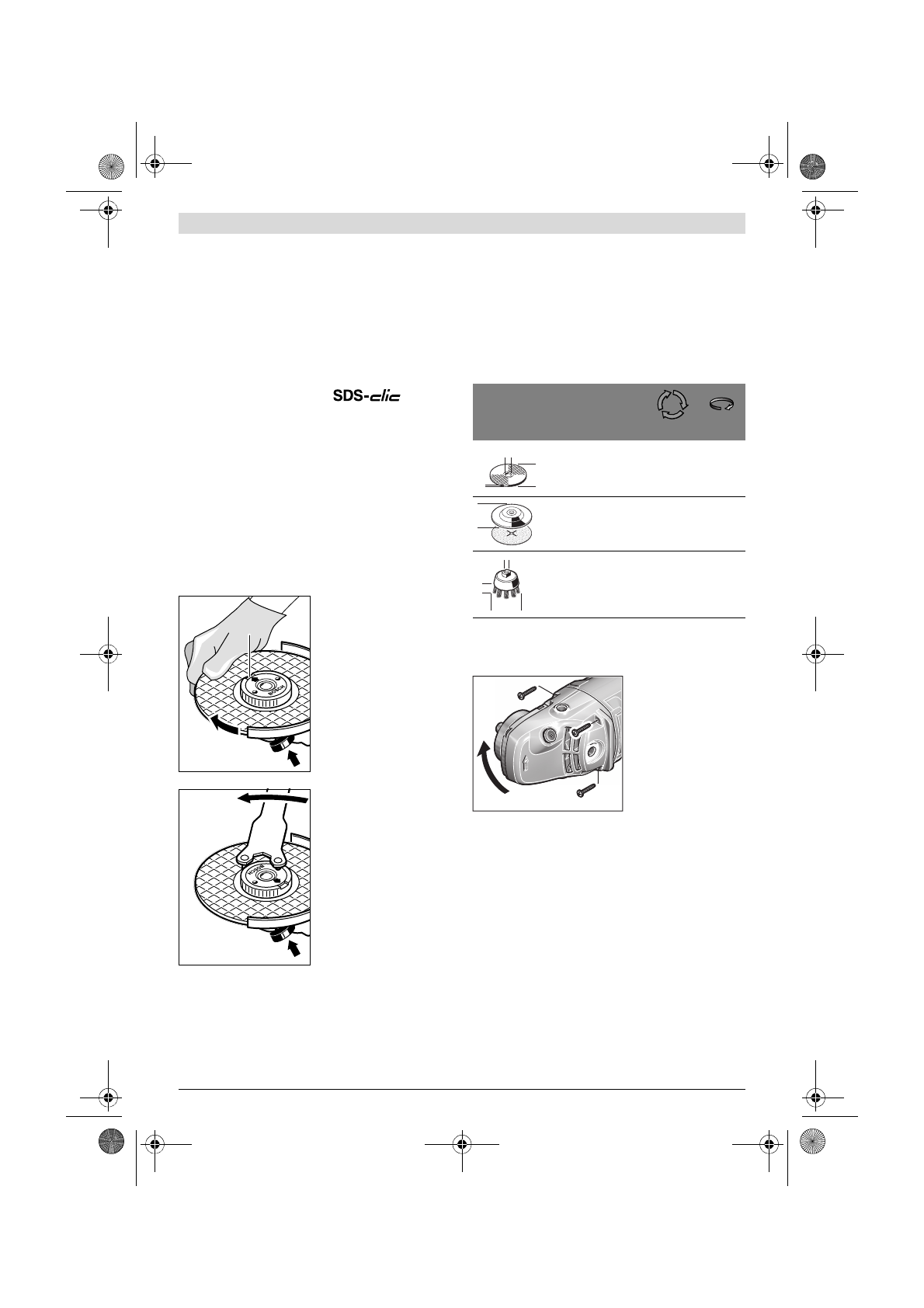

Nakrętka szybkomocująca

Aby uprościć montaż narzędzi szlifierskich i wyelimnować
stosowanie dodatkowych narzędzi (kluczy), można zamiast
zwykłej nakrętki mocującej

9

 zastosować nakrętkę

szybkomocującą

11

.



Nakrętkę szybkomocującą 11 wolno stosować tylko do
mocowania tarcz szlifierskich i tnących.

Stosowana nakrętka szybkomocująca 11 musi być w nie-
nagannym stanie technicznym.

W czasie montażu należy zwrócić uwagę, by ta strona na-
krętki szybkomocującej 11, na której znajduje się napis
nie była skierowana w stronę tarczy szlifierskiej; strzałka
musi pokrywać się ze wskaźnikiem 27.

Ustalić położenie wrzeciona
za pomocą przycisku blokady

1

. Nakrętkę szybkomocującą

dociągnąć, mocno przekręca-
jąc tarczę szlifierską w kierun-
ku zgodnym z ruchem wska-
zówek zegara.

Prawidłowo zamocowana,
nieuszkodzona nakrętka mo-
cująca pozwala się łatwo po-
luzować ręką, poprzez obra-
canie pierścieniem radełko-
wym w kierunku przeciwnym
do ruchu wskazówek zegara.

Mocno dokręconej nakrętki
nie zwalniać nigdy za pomo-
cą szczypiec lub kombine-
rek. Stosować wyłącznie
klucz dwutrzpieniowy.

Klucz nasadzać, jak pokazano
na rysunku.

Wymagania dotyczące narzędzi szlifierskich

Stosować można wszystkie narzędzia robocze, które zostały
wymienione w niniejszej instrukcji obsługi.

Dopuszczalna prędkość obrotowa [min

-1

] wzgl. obwodowa

[m/s] używanych narzędzi roboczych musi co najmniej odpo-
wiadać wartościom podanym w poniższej tabeli.

Należy dlatego zwrócić uwagę na dopuszczalną

prędkość ob-

rotową wzgl. obwodową,

 podaną na etykiecie narzędzia szli-

fierskiego.

Przestawianie głowicy przekładniowej



Przed wszystkimi pracami przy elektronarzędziu nale-
ży wyciągnąć wtyczkę z gniazda.

Głowica przekładni obra-
cana jest w czterech sko-
kach (co 90 °). Pozwala to
na ustawienie włącznika/
wyłącznika w wygodniej-
szej pozycji roboczej w
przypadku specyficz-
nych zastosowań, np.
podczas cięcia przy uży-
ciu pokrywy odsysającej z
prowadnicą saneczkową

24

, a także dla osób lewo-

ręcznych.

Wykręcić i wyjąć wszystkie 4 śruby. Ostrożnie ustawić głowi-
cę w wybranej pozycji,

nie wyciągając jej przy tym z obudo-

wy

. Dokręcić ponownie wszystkie 4 śruby.

Odsysanie pyłów/wiórów



Pyły niektórych materiałów, na przykład powłok malar-
skich z zawartością ołowiu, niektórych gatunków drewna,
minerałów lub niektórych rodzajów metalu, mogą stano-
wić zagrożenie dla zdrowia. Bezpośredni kontakt fizyczny z
pyłami lub przedostanie się ich do płuc może wywołać re-
akcje alergiczne i/lub choroby układu oddechowego ope-
ratora lub osób znajdujących się w pobliżu.

27

maks.

[mm]

[mm]

D

b

d

[min

-1

]

[m/s]

230

8

22,2

6 600

80

230

–

–

6 600

80

100

30

M 14

8 600

45

b

d

D

D

D

b

d
