Жинау

Қорғаныш жабдықтарын орнату



Барлық жұмыстардан алдын электр құралының
желілік айырын розеткадан шығарыңыз.

Ескертпе:

Жұмыс кезінде тегістеу шеңбері бұзылса

немесе қорғағыш қаптама/электр құрал құрылғылары
бұзылса, электр құралды бірден сервис қызметіне жіберу
керек, мекенжайларды „Тұтынушыға қызмет көрсету және
пайдалану кеңестері“ тарауынан қараңыз.

Тегістеуге арналған қорғағыш қаптама

Қорғайтын қаптаманы

5

 шпиндель мойыншасына

орнатыңыз. Қорғайтын қаптама

5

 күйін жұмыс күнінің

талаптарына сай етіп қорғайтын қаптаманы

5

 бекіту

бұрандасымен

6

 бұғаттаңыз.



Қорғағыш қаптаманы 5 оператордың жағына қарай
ұшқындардың ұшуы болмайтындай орнатыңыз.

Кесуге арналған қорғағыш қаптама



Байланысты абразивтер көмегімен кесу үшін
әрқашан кесуге арналған қаптаманы 13
пайдаланыңыз.



Тасты кескенде шаңның жеткілікті сорылуын
қамтамасыз етіңіз.

Қорғағыш қаптама

13

 сонымен бірге тегістеуге арналған

қорғағыш қаптама

5

 ретінд де орнатылады.

Бағыттауыштар көмегімен кесуге арналған қорғағыш
қаптама

Бағыттауыштары

24

 бар қорғағыш қаптама тегістеуге

арналған қорғағыш қаптама

5

 ретінде де орнатылады.

Қосымша тұтқа



Электр құралыңызды тек қосымша тұтқа 3 менен
пайдаланыңыз.

Қосымша тұтқаны

3

 редукторлық бастың оң жағында

немесе сол жағында бұрап бекітіңіз.

Дірілдеуді бәсеңдететін қосымша тұтқа

Дірілдеуді бәсеңдететін қосымша тұтқа дірілдеуі кем
қолайлы жұмыс істеуге мүмкіндік береді.



Қосымша тұтқаны өзгертпеңіз.

Зақымдалған қосымша тұтқаны пайдаланбаңыз.

Қол қорғағышы



Резеңке тегістеу тәрелкесімен 20 немесе тостаған
тәрізді қылшақпен/дискілік щеткамен/жапырақ
тәрізді тегістеу шеңберімен жұмыстар үшін
әрқашан қол қорғағышын 18 орнатыңыз.

Қол қорғағышын

18

 қосымша тұтқа

3

 көмегімен бекітіңіз.

Ажарлауыш құралдарын орнату



Барлық жұмыстардан алдын электр құралының
желілік айырын розеткадан шығарыңыз.



Тегістеу және кесу шеңберлеріне тимеңіз.

Шеңберлер жұмыс кезінде қызады.

Тегістеу шпинделін

4

 және барлық орнатылатын

құралдарды тазалаңыз.

Абразивті құралды бұрап алу және бекіту үшін шпиндельді
бекіту түймесін

1

 басып, шпиндельді бекітіңіз.



Шпиндельді бекіту түймесін тек шпиндель
тоқтатылған күйде басыңыз.

Әйтпесе электр құралын

зақымдау мүмкін.

Тегістеу шеңбері/кесу шеңбері

Тегістеу құралдарының өлшемдерін ескеріңіз. Орнату
тесігінің диаметрі тірек фланецке сәйкес болуы керек.
Адаптерлерді немесе жалғастырғыш тетіктерді
пайдаланбаңыз.

Алмас кесу шеңберлерін пайдаланғанда алмас кесу
шеңберіндегі жылжыту бағытының көрсеткісі электр
құралдағы айналу бағытына сәйкес болуын қадағалаңыз
(редукторлық бастағы көрсеткіні қараңыз).

Орнату реті суреттер бар бетте көрсетілген.

Тегістеу/кесу шеңберін бекіту үшін қысқыш гайканы

9

орнатыңыз және екі бүйірлік тесігі бар дөңгелек
гайкаларға арналған кілтпен бұрап бекітіңіз, „Тез қысқыш
гайка“ тарауын қараңыз.



Тегістеу құралын орнатқаннан кейін қосу алдында
орнатудың дұрыстығын және құралдың еркін
айналатынын тексеріңіз. Тегістеу құралы қорғағыш
қаптамаға және басқа бөлшектерге үйкелмей
айналып жатқанына көз жеткізіңіз.

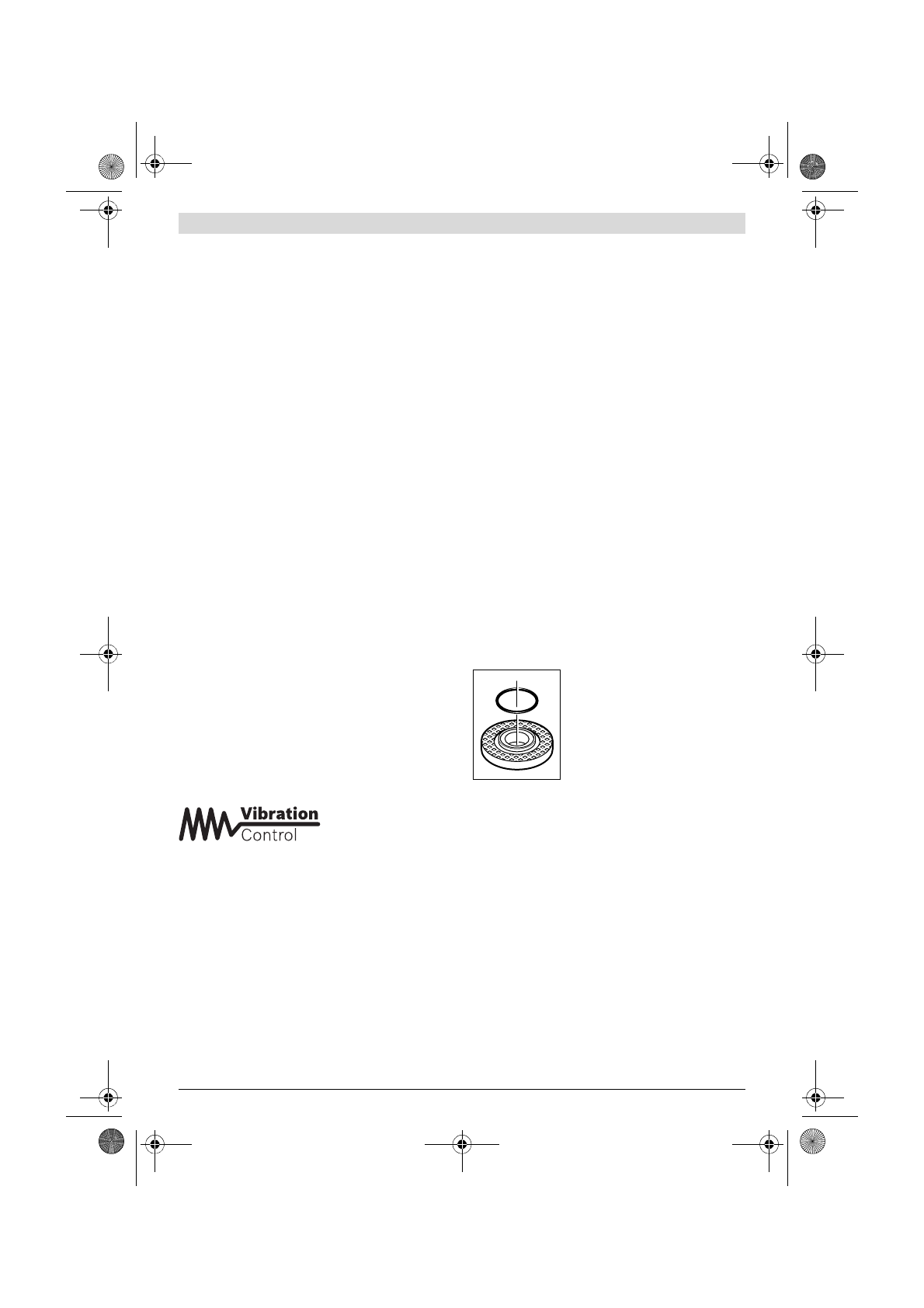

Ортаға келтіретін буртиктің тірек
фланецінде

7

 пластмасса бөлшек

(дөңгелек қимасы бар сақина) бар.

Дөңгелек қимасы бар сақина жоқ
немесе зақымдалған болса,

 ары

қарай пайдаланбай тұрып тірек
фланецті

7

 міндетті түрде ауыстыру

керек.

Желпуіш тәрізді тегістеу шеңбері



Желпуіш тәрізді тегістеу шеңберімен жұмыстарда
әрқашан қол қорғағышын 18 пайдаланыңыз.

Резеңке тегістеу тәрелкесі



Резеңке тегістеу тәрелкесімен 20 жұмыстар үшін
әрқашан қол қорғағышын 18 киіңіз.

Орнату реті суреттер бар бетте көрсетілген.

Резеңке тегістеу дискісін

20

 орнатудан алдын 2

дистанциялық шайбаны

19

 тегістеу шпинделіне

4

орнатыңыз.

Дөңгелек гайканы

22

 орнатыңыз және екі бүйірлік тесігі

бар дөңгелек гайкаларға арналған кілтпен бекемдеңіз.

Тостаған тәрізді қылшақ/дискілік қылшақ



Тостаған тәрізді қылшақтармен орындалатын
жұмыстар үшін әрқашан қол қорғағышын 18
орнатыңыз.

Орнату реті суреттер бар бетте көрсетілген.
