Montaža

Montaža zaštitnih naprava



Prije svih radova na električnom alatu izvucite mrežni
utikač iz utičnice.

Napomena:

Nakon loma brusne ploče tijekom rada ili u sluča-

ju oštećenja steznih naprava na štitniku/na električnom alatu,
električni alat se mora neodložno poslati u servis na adresu iz
poglavlja „Servisiranje i savjetovanje o primjeni“.

Štitnik za brušenje

Stavite štitnik

5

 na rukavac vretena. Prilagodite položaj štitni-

ka

5

 potrebama radnih operacija i učvrstite štitnik

5

 sa vijkom

za utvrđivanje

6

.



Montirajte štitnik 5 tako da se spriječi letanje iskri u
smjeru osobe koja radi sa električnim alatom.

Štitnik za rezanje



Kod rezanja sa kompozitnim brusnim sredstvima za re-
zanje koristite uvijek štitnik za rezanje 13.



Kod rezanja kamena treba osigurati zadovoljavajuće
odsisavanje prašine.

Štitnik za rezanje

13

 se ugrađuje kao i štitnik za brušenje

5

.

Usisna hauba za rezanje sa vodilicama

Usisna hauba za rezanje sa vodilicama

24

 montira se kao štit-

nik za brušenje

5

.

Dodatna ručka



Vaš električni alat koristite samo s dodatnom ručkom
3.

Dodatnu ručku

3

 uvijte na glavu prijenosnika desno ili lijevo,

ovisno od načina rada.

Dodatna ručka koja prigušuje vibracije

Dodatna ručka koja prigušuje vibracije omogućava rad bez vi-
bracija, a time i ugodan i siguran rad.



Na dodatnoj ručci ne izvodite nikakve izmjene.

Ne koristite dalje oštećenu dodatnu ručku.

Zaštita ruku



Za radove sa gumenim brusnim tanjurom 20 ili sa lon-
častom četkom/pločastom četkom/lepezastom bru-
snom pločom uvijek montirajte štitnik za ruke 18.

Štitnik za ruke

18

 pričvrstite sa dodatnom ručkom

3

.

Montaža brusnih alata



Prije svih radova na električnom alatu izvucite mrežni
utikač iz utičnice.



Ne dirajte brusnu ploču za brušenje i brusnu ploču za
rezanje prije nego što se ohladi.

Brusne ploče se pri radu

jako zagriju.

Očistite brusno vreteno

4

 i sve dijelove koje treba montirati.

Za stezanje i otpuštanje brusnih alata, za utvrđivanje brusnog
vretena pritisnite tipku za utvrđivanje vretena

1

.



Tipku za utvrđivanje vretena pritisnite samo dok bru-
sno vreteno miruje.

Električni alat bi se inače mogao ošte-

titi.

Brusne ploče/brusne ploče za rezanje

Pazite na dimenzije brusnih alata. Promjer otvora mora odgo-
varati steznoj prirubnici. Ne koristite adapter ili redukcijski
element.
Kod primjene dijamantnih ploča za rezanje pazite da se poklo-
pi strelica smjera rotacije na dijamantnoj ploči za rezanje sa
smjerom rotacije električnog alata (vidjeti smjer rotacije na
glavi prijenosnika).
Redoslijed montaže je vidljiv na stranici sa slikama.
Za pričvršćenje brusne ploče/ploče za rezanje navrnite steznu
maticu

9

 i stegnite je sa račvastim ključem, vidjeti poglavlje,

vidjeti poglavlje „Brzostezna matica “.



Nakon montaže brusnog alata, prije uključivanja pro-
vjerite da li je brusni alat ispravno montiran i da li se
može slobodno okretati. Brusna ploča ne smije strugati
po štitniku ili nekim drugim dijelovima.

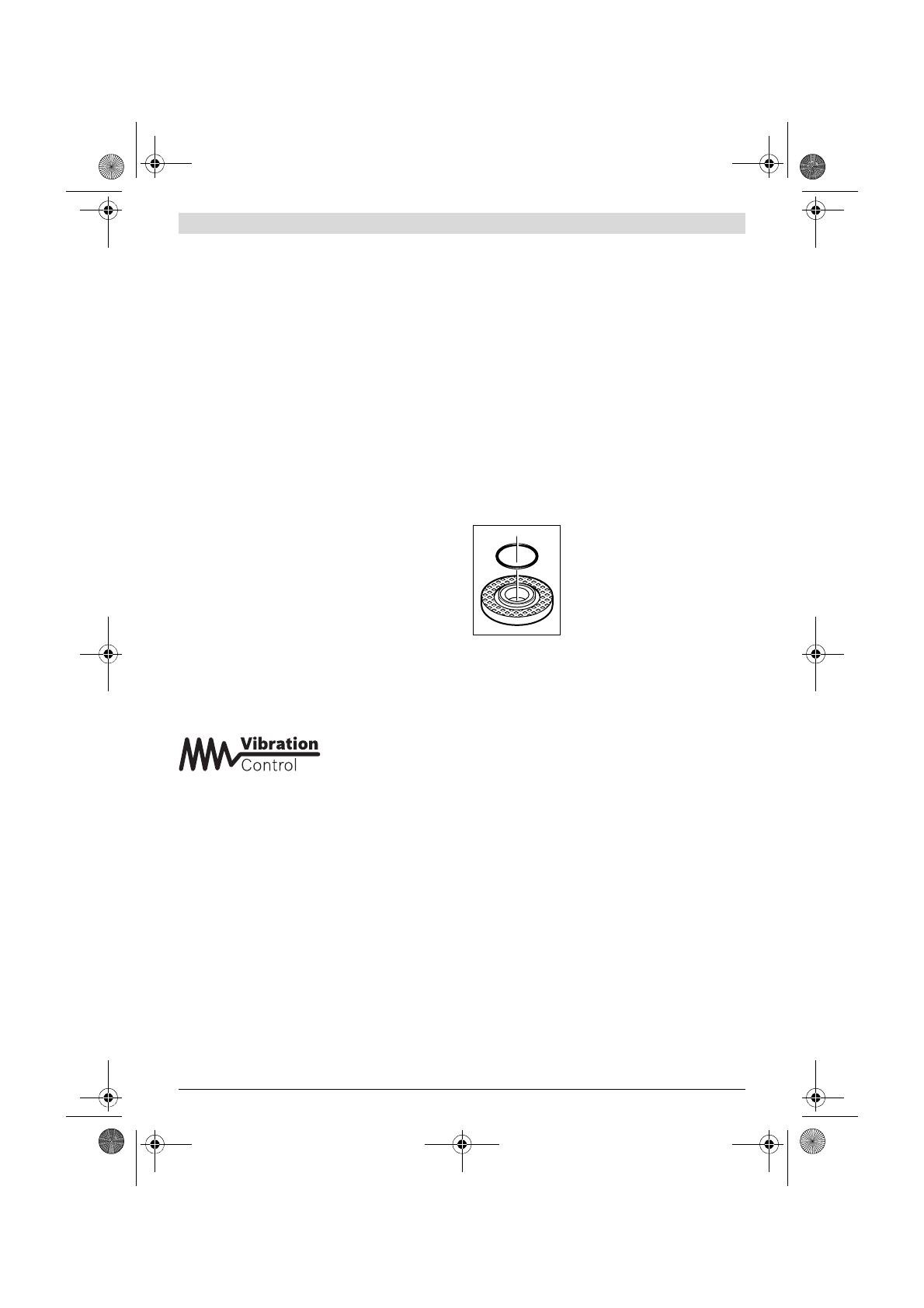

U steznoj prirubnici

7

 oko naslona za

centriranje ugrađen je plastični dio
(O-prsten).

Ako O-prsten nedostaje ili

je oštećen,

 prije daljnje primjene, ste-

zna prirubnica

7

 se mora neizostavno

zamijeniti.

Lepezasta brusna ploča



Za radove sa lepezastom brusnom pločom montirajte
uvijek štitnik za ruke 18.

Gumeni brusni tanjur



Za radove sa gumenim brusnim tanjurom 20 montirajte
uvijek štitnik za ruke 18.

Redoslijed montaže je vidljiv na stranici sa slikama.
Prije montaže gumenog brusnog tanjura

20

 stavite 2 distan-

tne pločice

19

 na brusno vreteno

4

.

Navrnite okruglu maticu

22

 i stegnite je račvastim ključem.

Lončaste četke/pločaste četke



Za radove sa lončastom četkom ili pločastom četkom
uvijek ugradite štitnik za ruke 18.

Redoslijed montaže je vidljiv na stranici sa slikama.
Lončaste četke/pločaste četke moraju se toliko navrnuti na
brusno vreteno da naliježu na prirubnicu brusnog vretena, na
kraju navoja brusnog vretena. Lončastu četku/pločastu četku
stegnite sa viljuškastim ključem.

Lončasta brusna ploča



Za radove sa lončatom brusnom pločom, montirajte
specijalni štitnik 15.

Lončasta brusna ploča

16

 treba uvijek samo toliko stršiti iz

štitnika

15

, koliko je to neizostavno potrebno za dotični slučaj

obrade. Štitnik

15

 namjestite na ovu mjeru.

Redoslijed montaže je vidljiv na stranici sa slikama.

Navrnite steznu maticu

9

 i stegnite je sa savijenim račvastim

ključem

17

.
