 Italiano |

59

Bosch Power Tools

1 609 92A 1GK | (15.6.15)

La cuffia di protezione per la troncatura

13

 viene montata co-

me la cuffia di protezione per la levigatura

5

.

Cuffia di aspirazione per la troncatura con slitta di guida

La cuffia di aspirazione per la troncatura con slitta di guida

24

viene montata come la cuffia di protezione per la levigatura

5

.

Impugnatura supplementare



Utilizzare il Vostro elettroutensile soltanto con l’impu-
gnatura supplementare 3.

A seconda della posizione di lavoro che si preferisce, avvitare
l’impugnatura supplementare

3

 a destra oppure a sinistra del-

la testata ingranaggi.

Impugnatura supplementare antivibrazioni

L’impugnatura supplementare antivibrazioni permette di la-
vorare a vibrazione ridotta e quindi di lavorare in modo più
piacevole e sicuro.



Non eseguire mai nessuna modifica all’impugnatura
supplementare.

Non continuare mai ad utilizzare un’impugnatura supple-
mentare danneggiata.

Protezione mano



In caso di lavori con il platorello in gomma 20 oppure
con la spazzola a tazza/spazzola piatta (a fili intreccia-
ti)/disco lamellare, montare sempre la protezione per
le mani 18.

Fissare la protezione per le mani

18

 servendosi dell’impugna-

tura supplementare

3

.

Montaggio degli utensili abrasivi



Prima di qualunque intervento sull’elettroutensile
estrarre la spina di rete dalla presa.



Non toccare mole abrasive da sgrosso e taglio prima
che le stesse si siano raffreddate.

Durante il lavoro le

mole diventano bollenti.

Pulire la filettatura alberino

4

 e tutti i componenti da montare.

Per bloccare in posizione e sbloccare gli utensili abrasivi, pre-
mere il tasto di bloccaggio dell’alberino

1

 per bloccare l’albe-

rino.



Azionare il tasto di bloccaggio dell’alberino solo ed
esclusivamente quando l’alberino è fermo.

In caso con-

trario l’elettroutensile potrebbe subire dei danni.

Mola abrasiva da sgrosso e taglio

Tenere sempre in considerazione le dimensioni degli utensili
abrasivi. Il diametro del foro deve corrispondere perfetta-
mente e senza gioco alla flangia. Non utilizzare mai né riduzio-
ni né adattatori.

Utilizzando mole da taglio diamantate, accertarsi che la frec-
cia indicante il senso di rotazione applicata sulla mola da ta-
glio diamantata corrisponda al senso di rotazione dell’elettro-
utensile (vedere freccia indicante il senso di rotazione
applicata sulla testata ingranaggi).

La sequenza del montaggio è riportata sulla pagina con la rap-
presentazione grafica.

Per il fissaggio della mola abrasiva da sgrosso e taglio avvitare
il dado di serraggio

9

 e stringerlo con la chiave a forcella, ve-

dere paragrafo «Dado di serraggio rapido ».



Dopo il montaggio dell’utensile abrasivo verificare pri-
ma dell’accessione, se l’utensile abrasivo è montato in
modo corretto e può essere girato senza impedimenti.
Assicurarsi che l’utensile abrasivo non venga a contat-
to con la cuffia di protezione o altre parti.

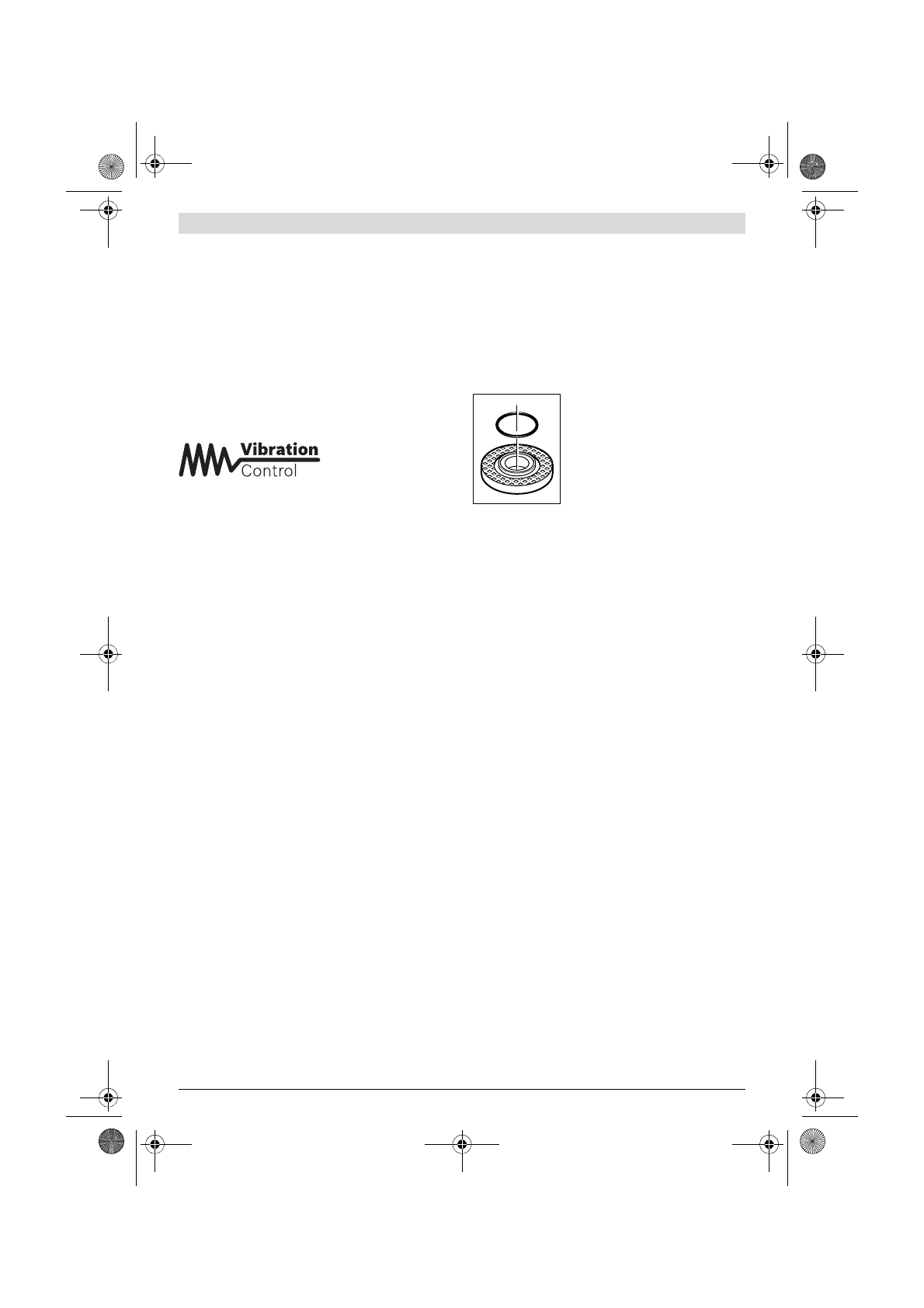

Nella flangia di supporto

7

 è applicato

intorno al collare di centraggio un ele-
mento di plastica (o-ring).

Se l’o-ring

manca oppure è danneggiato,

 la flan-

gia di supporto

7

 deve essere assoluta-

mente sostituita prima di proseguire
con l’uso.

Disco lamellare



Per lavori con il disco lamellare montare sempre la pro-
tezione mano 18.

Platorello in gomma



Per lavori con il platorello in gomma 20 montare sem-
pre la protezione mano 18.

La sequenza del montaggio è riportata sulla pagina con la rap-
presentazione grafica.

Prima del montaggio del platorello in gomma

20

 applicare i 2

spessori

19

 sulla filettatura alberino

4

.

Avvitare il dado cilindrico

22

 e stringerlo utilizzando la chiave

a forcella.

Spazzola a tazza/spazzola piatta (a fili intrecciati)



Per lavori con la spazzola a tazza oppure la spazzola
piatta (a fili intrecciati) montare sempre la protezione
mano 18.

La sequenza del montaggio è riportata sulla pagina con la rap-
presentazione grafica.

La spazzola a tazza/spazzola piatta deve poter essere avvitata
sulla filettatura alberino in modo da aderire perfettamente al-
la flangia del mandrino portamola alla fine dell’attacco alberi-
no filettato. Stringere bene la spazzola a tazza/spazzola piatta
(a fili intrecciati) utilizzando una chiave fissa.

Mola a tazza



Per lavori con la mola a tazza montare la cuffia di prote-
zione speciale 15.

La mola a tazza

16

 dovrebbe sempre sporgere dalla cuffia di

protezione

15

 solamente per quanto assolutamente necessa-

rio per il relativo caso di lavorazione. Regolare la cuffia di pro-
tezione

15

 su questa misura.

La sequenza del montaggio è riportata sulla pagina con la rap-
presentazione grafica.

Avvitare il dado di serraggio

9

 e serrarlo saldamente con la

chiave a doppio foro piegata

17

.
