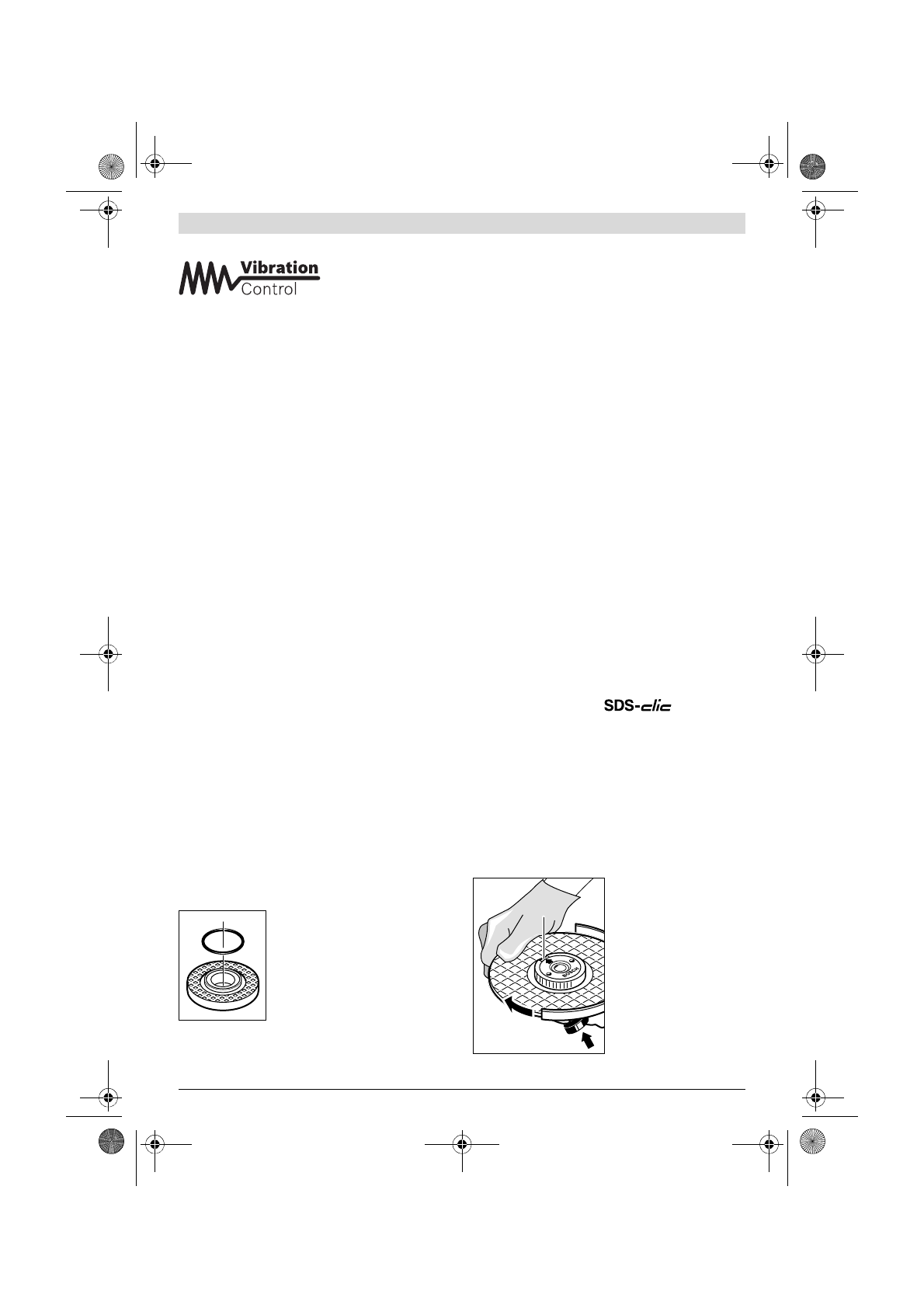

 Slovensko |

237

Bosch Power Tools

1 609 92A 1GK | (15.6.15)

Dodatni ročaj za dušenje vibracij

Dodatni ročaj za dušenje vibracij omogoča brušenje in rezanje
domala brez vibracij in s tem prijetnejše in varnejše delo.



Dodatnega ročaja ne smete spreminjati.

Poškodovanega dodatnega ročaja ne uporabljajte.

Ščitnik za roke



Pri delih z gumijastim brusilnim krožnikom 20 ali lonča-
sto ščetko/ploščato ščetko/pahljačastim brusilnim ko-
lutom naj bo ščitnik za roke 18 vedno montiran.

Ščitnik za roke

18

 pritrdite z dodatnim ročajem

3

.

Nontaža brusilnih orodij



Pred začetkom kakršnih koli del na električnem orodju
izvlecite omrežni vtikač iz vtičnice.



Ne dotikajte se brusilnih in rezalnih plošč, dokler se ni-
so ohladila.

Plošče postanejo pri delu zelo vroče.

Očistite brusilno vreteno

4

 in vse dele, ki so predvideni za

montažo.

Za pritrjevanje in sprostitev brusilnih orodij pritisnite tipko za
aretiranje vretena

1

 in fiksirajte vreteno.



Tipko za aretiranje vretena pritiskajte samo pri mirujo-
čem brusilnem vretenu.

V nasprotnem primeru se lahko

električno orodje poškoduje.

Brusilni kolut/rezalna plošča

Upoštevajte dimenzije brusilnih orodij. Premer luknje se mora
ujemati s prijemalno prirobnico. Uporaba adapterjev ali redu-
cirnih komadov ni dovoljena.

Pri uporabi diamantnih rezalnih kolutov pazite, da se bosta
puščica smeri vrtenja na diamantnem rezalnem kolutu in smer
vrtenja električnega orodja (glejte puščico smeri vrtenja na
glavi gonila) ujemali.

Zaporedje montaže je prikazano na strani z grafiko.

Za pritrditev brusilnega koluta/rezalne plošče najprej privijte
napenjalno matico

9

, nato pa vpnite kolut oziroma ploščo s

pomočjo ključa z dvema luknjama, glejte odstavek „Hitrovpe-
njalna matica “.



Preverite po montaži brusilnega orodja pred vklopom,
ali je brusilno orodje koretno montirano in ali se lahko
prosto vrti. Zagotovite, da se brusilno orodje ne dotika
zaščitnega pokrova ali drugih delov.

V prijemalni prirobnici

7

 je okrog cen-

trirnega roba vstavljen del iz umetne
mase (O-obroč).

Če O-obroč manjka

ali je poškodovan,

 se mora pred na-

daljno uporabo prijemalna prirobnica

7

nujno nadomestiti.

Pahljačasti brusilni kolut



Za dela, kjer uporabljate pahljačaste brusilne kolute,
vedno montirajte ščitnik za roke 18.

Gumijasti brusilni krožnik



Za dela, kjer uporabljate gumijaste brusilne krožnike
20, vedno montirajte ščitnik za roke 18.

Zaporedje montaže je prikazano na strani z grafiko.

Pred montažo gumijastega brusilnega krožnika

20

 namestite

2 distančni ploščici

19

 na brusilno vreteno

4

.

Privijte okroglo matico

22

 in jo zategnite s ključem z dvema lu-

knjama.

Lončasta ščetka/ploščata ščetka



Za dela, kjer uporabljate krtačne lonce ali krtačne kolu-
te, vedno montirajte ščitnik za roke 18.

Zaporedje montaže je prikazano na strani z grafiko.

Lončasta ščetka/ploščata ščetka mora biti na brusilno vrete-
no privita tako, da trdno nalega na prirobnici brusilnega vrete-
na na koncu navoja. Lončasto ščetko/ploščato ščetko trdno
privijte z viličastim ključem.

Brusni lonec



Za dela, kjer uporabljate brusne lonce, montirajte po-
sebni zaščitni pokrov 15.

Brusni lonec

16

 mora segati le toliko iz zaščitnega pokrova

15

, kolikor je to pri vsakem konkretnem primeru obdelave

nujno potrebno. Zaščitni pokrov

15

 nastavite na to mero.

Zaporedje montaže je prikazano na strani z grafiko.

Privijte vpenjalno matico

9

 in jo zategnite s kolenastim klju-

čem z dvema luknjama

17

.

Hitrovpenjalna matica

Za enostavnejšo zamenjavo brusilnega orodja brez uporabe
dodatnih orodij lahko namesto napenjalne matice

9

 uporabite

hitrovpenjalno matico

11

.



Hitrovpenjalna matica 11 se lahko uporablja samo za
brusilne kolute in rezalne plošče.

Uporabljajte samo brezhibne, nepoškodovane hitrovpe-
njalne matice 11.

Pri privijanju pazite, da bo popisana stran hitrovpenjalne
matice 11 obrnjena proč od brusilne plošče; puščica naj
kaže indeksno oznako 27.

Pritisnite tipko za aretiranje
vretena

1

 in fiksirajte brusilno

vreteno. Trdno privijte hi-
trovpenjalno matico z obra-
čanjem brusilnega koluta v
urini smeri.

27
