 | Srpski

1 609 92A 1GK | (15.6.15)

Bosch Power Tools

Zaštitna hauba za brušenje

Stavite zaštitnu haubu

5

 na vrat vretena. Prilagodite poziciju

zaštitne haube

5

 potrebama rada i blokirajte zaštitnu haubu

5

sa zavrtnjem za pričvršćivanje

6

.



Podesite zaštitnu haubu 5 tako, da se spreči letenje
varnica u pravcu radnika.

Zaštitna hauba za presecanje



Kod presecanja sa kompozitnim brusnim pločama za
presecanje koristite uvek zaštitnu haubu za presecanje
13.



Kod presecanja kamena treba obezbediti
zadovoljavajuće usisavanje prašine.

Zaštitna hauba za presecanje

13

 se montira kao i zaštitna

hauba za brušenje

5

.

Hauba za usisavanje kod presecanja sa vodilicama

Hauba za usisavanje kod presecanja sa vodilicama

24

 se

montira kao zaštitna hauba za brušenje

5

.

Dodatna drška



Upotrebljavajte Vaš električni alat samo sa dodatnom
drškom 3.

Zavrnite dodatnu dršku

3

 zavisno od načina rada desno ili levo

na glavi prenosnika.

Dodatna drška sa prigušenjem vibracija

Dodatna drška sa prigušenjem vibracija omogućava rad
siromašan vibracijama i time prijatan i siguran rad.



Ne vršite nikakve promene na dodatnoj dršci.

Ne upotrebljavajte dalje oštečenu dodatnu dršku.

Zaštita za ruku



Montirajte za radove sa gumenom brusnom pločom 20
ili sa lončastom četkom/četka u vidu ploče/lepezastom
brusnom pločom uvek zaštitu za ruku 18.

Pričvrstite zaštitu za ruku

18

 sa dodatnom drškom

3

.

Montaža brusnih alata



Izvucite pre svih radova na električnom alatu mrežni
utikač iz utičnice.



Ne hvatajte brusne i ploče za razdvajanje pre nego što
se ohlade.

Ploče se u radu veoma ugreju.

Čistite brusno vreteno

4

 i sve delove koji se montiraju.

Pritisnite za učvršćivanje i otpuštanje brusnih alata taster za
blokadu vretena

1

 da bi učvrstili brusno vreteno.



Aktivirajte taster za blokadu vretena samo u stanju
mirovanja brusnog vretena.

Električni alat se može inače

oštetiti.

Brusna-/ploča za presecanje

Obratite pažnju na dimenzije brusnih alata. Presek otvora
mora odgovarati priključenoj prirubnici. Ne upotrebljavajte
nikakve adaptere ili redukujuće komade.

Pri upotrebi Diamant-ploče za presecanje pazite nato, da
strelica pravca okretanja na Diamant-ploči za presecanje
bude usaglašena sa pravcem okretanje električnog alata
(pogledajte strelicu pravca okretanja na glavi prenosnika).

Redosled montaže se može videti na grafičkoj karti.

Za pričvršćivanje ploće za brušenje i prosecanje navrnite
zateznu navrtku

9

 i stegnite je sa ključem sa dva otvora,

pogledajte odeljak „Navrtka sa brzim zatezanjem“.



Prekontrolišite posle montaže alata za brušenje pre
uključivanja, da li je brusni alat korektno montiran i
može slobodno da se okreće. Uverite se da brusni alat
na zaštitnoj haubi ili drugim delovima ne struže.

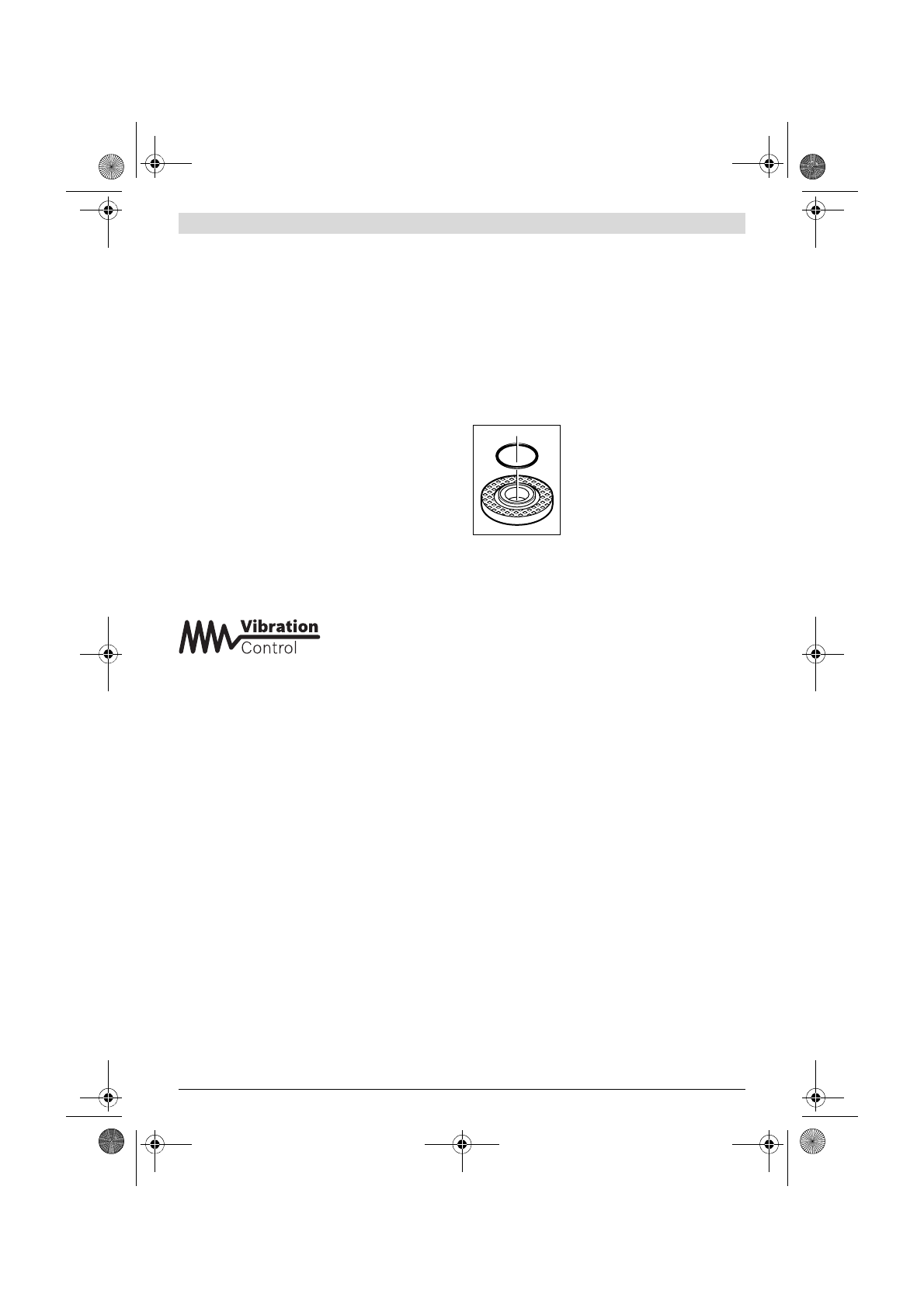

U prihvatnu prirubnicu

7

 je ubačen oko

centralnog venca jedan deo od plastike
(O-prsten).

Ako O-prsten nedostaje ili

je oštećen,

 mora se prihvatna

prirubnica

7

 neizostavno zameniti pre

dalje upotrebe.

Lepezasta brusna ploča



Za radove sa lepezasnog brusnom pločom montirajte
uvek zaštitu za ruku 18.

Gumeni brusni disk



Za radove sa gumenim brusnim diskom montirajte 20
uvek zaštitu za ruku 18.

Redosled montaže se može videti na grafičkoj karti.

Postavite pre montaže gumenog brusnog diska

20

2 distancne ploče

19

 na brusno vreteno

4

.

Navrnite okruglu navrtku

22

 i zategnite je sa ključem sa dva

otvora.

Lončasta četka/pločasta četka



Montirajte uvek za radove sa lončastom ili pločastom
četkom zaštitu za ruku 18.

Redosled montaže se može videti na grafičkoj karti.

Lončasta/pločasta četka mora toliko da se zavrne na brusno
vreteno, da čvrsto naleže na prirubnici brusnog vretena na
kraju navoja brusnog vretena. Stegnite lončastu/pločastu
četku sa jednim viljuškastim ključem.

Brusni lonac



Montirajte za radove sa brusnim loncem specijalnu
zaštitnu haubu 15.

Brusni lonac

16

 trebao bi uvek samo toliko da bude stariji od

zaštitne haube

15

, koliko je to neizostavno potrebno za

odgovarajući slučaj posla. Podesite zaštitnu haubu

15

 na ovu

dimenziju.

Redosled montaže se može videti na grafičkoj karti.

Navrnite zateznu navrtku

9

 i stegnite je sa izvijenim ključem sa

dva otvora

17

.
