Indicaţie:

După ruperea discului de şlefuit în timpul funcţio-

nării sculei electrice sau în cazul deteriorării dispozitivelor de
prindere de pe apărătoarea de protecţie/scula electrică, a-
ceasta din urmă trebuie trimisă neîntârziat la centrul de asis-
tenţă tehnică post-vânzări, adresele vezi paragraful „Asisten-
ţă clienţi şi consultanţă privind utilizarea“.

Apărătoare de protecţie pentru şlefuire

Puneţi apărătoarea de protecţie

5

 pe gulerul axului. Potriviţi

poziţia apărătorii de protecţie

5

 în funcţie de cerinţele proce-

sului de lucru şi blocaţi apărătoarea de protecţie

5

 cu şurubul

de fixare

6

.



Reglaţi astfel apărătoarea de protecţie 5, încât aceasta
să împiedice zborul scânteilor în direcţia operatorului.

Apărătoare de protecţie pentru tăiere



La tăierea cu materiale abrazive aglomerate folosiţi în-
totdeauna apărătoarea de protecţie pentru tăiere 13.



La tăierea pietrei asiguraţi aspirarea corespunzătoare
a prafului.

Apărătoarea de protecţie pentru tăiere

13

 se montează la fel

ca apărătoarea de protecţie pentru şlefuire

5

.

Apărătoare de aspirare cu sanie de ghidare

Apărătoarea de aspirare pentru tăierea cu sanie de gihidare

24

 se montează la fel ca apărătoarea de protecţie pentru şle-

fuire

5

.

Mâner suplimentar



Folosiţi scula electrică numai împreună cu mânerul su-
plimentar 3.

Înşurubaţi mânerul suplimentar

3

 în funcţie de modul de lu-

cru, în partea stângă sau dreaptă a capului angrenajului.

Mâner suplimentar cu sistem de amortizare a vibraţiilor

Mânerul suplimentar cu sistem de amortizare a vibraţiilor per-
mite lucrul fără vibraţii făcând astfel utilizarea mai plăcută şi
mai sigură.



Nu aduceţi niciun fel de modificări mânerului suplimen-
tar.

Nu mai folosiţi un mâner suplimentar care s-a deteriorat.

Apărătoare de mână



Pentru lucrul cu discul abraziv din cauciuc 20 sau cu pe-
ria-oală/discul-perie/discul de şlefuit în evantai mon-
taţi întotdeauna apărătoarea de mână 18.

Fixaţi apărătoarea de mână

18

 cu mânerul suplimentar

3

.

Montarea accesoriilor



Înaintea oricăror intervenţii asupra sculei electrice
scoateţi cablul de alimentare afară din priză.



Nu atingeţi discurile de şlefuire şi de tăiere înainte ca
acestea să se fi răcit.

Discurile se încălzesc foarte puter-

nic în timpul lucrului.

Curăţaţi arborele de polizat

4

 şi toate componentele ce ur-

mează fi montate.

Pentru fixarea şi desprinderea accesoriilor, apăsaţi tasta de
blocare a arborelui

1

 pentru a imobiliza arborele de polizat.



Acţionaţi tasta de blocare a arborelui numai atunci
când arborele de polizat se află în repaus.

Altfel scula

electrică se poate deteriora.

Disc de şlefuit/disc de tăiere

Respectaţi dimensiunile dispozitivelor de şlefuit. Diametrul
găurii trebuie să se potrivească cu flanşa de prindere. Nu folo-
siţi adaptoare sau reductoare.

În cazul utilizării discurilor diamantate aveţi grijă ca săgeata
indicatoare a direcţiei de rotaţie de pe discul diamantat şi di-
recţia de rotaţie a sculei electrice (vezi săgeata indicatoare a
direcţiei de rotaţie de pe capul angrenajului) să coincidă.

Ordinea operaţiilor de montaj este expusă la pagina grafică.

Pentru fixarea discului de şlefuire/de tăiere înşurubaţi piuliţa
de strângere

9

 şi fixaţi-o cu cheia pentru şplinturi, vezi para-

graful „Piuliţa cu strângere rapidă “.



După montarea dispozitivului de şlefuit verificaţi, după
pornirea sculei electrice, dacă dispozitivul de şlefuit
este montat corect şi dacă se poate roti liber. Asiguraţi-
vă că dispozitivul de şlefuit nu se freacă de apărătoarea
de protecţie sau de alte piese.

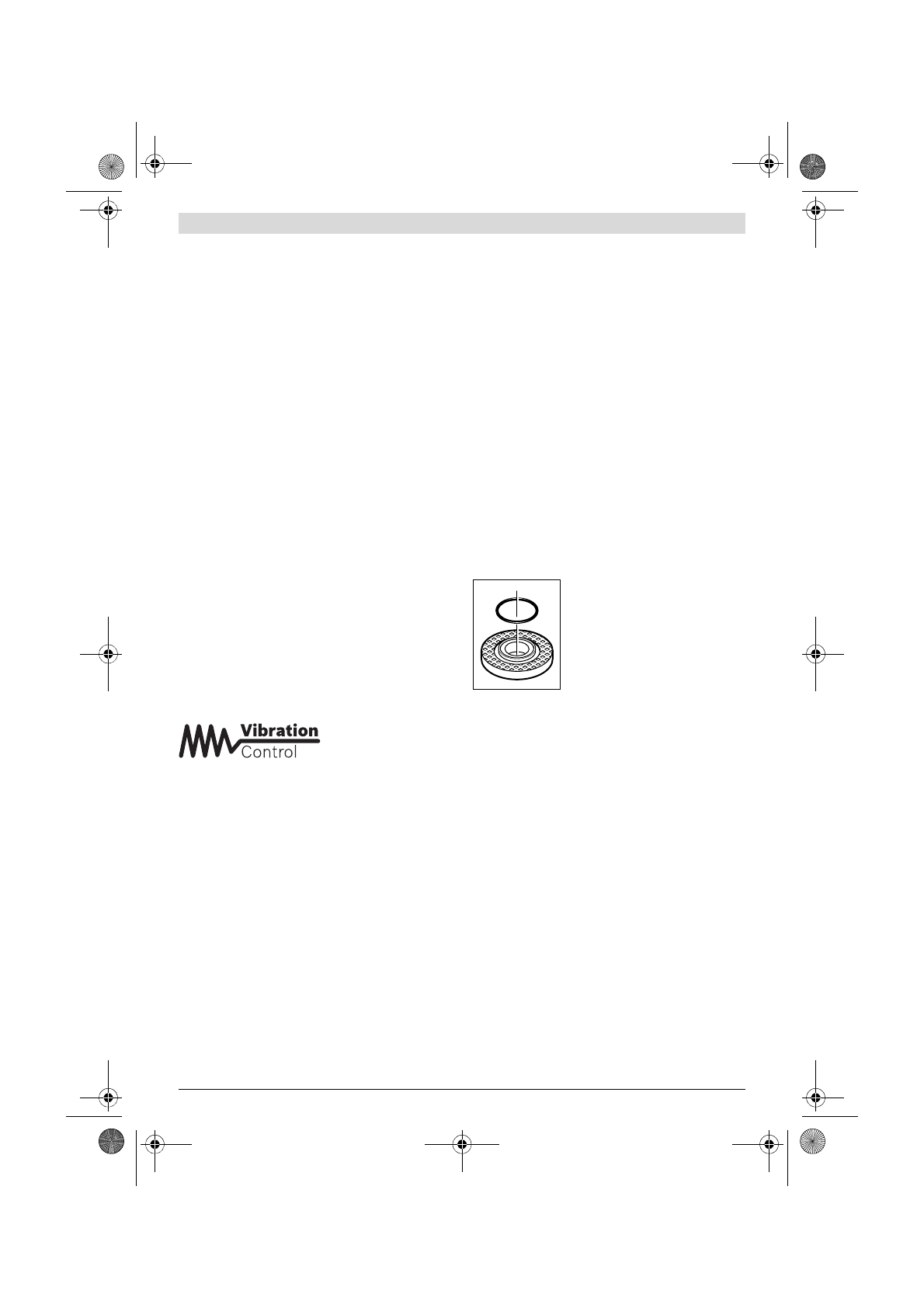

În flanşa de prindere

7

, în jurul gulerului

de centrare este montată o piesă din
plastic (garnitură inelară).

În cazul în

care garnitura inelară lipseşte sau
este deteriorată,

 flanşa de prindere

7

trebuie neapărat înlocuită înainte de re-
utilizare.

Disc de şlefuit în evantai



Pentru a lucra cu discul de şlefuit în evantai montaţi în-
totdeauna mai întâi apărătoarea de mână 18.

Disc abraziv



Pentru a lucra cu discul abraziv 20 montaţi întotdeauna
mai întâi apărătoarea de mână 18.

Ordinea operaţiilor de montaj este expusă la pagina grafică.

Înaintea montării discului abraziv

20

 puneţi mai întâi cele 2

şaibe de distanţare

19

 pe arborele de polizat

4

.

Înşurubaţi piuliţa rotundă

22

 şi strângeţi-o cu cheia pentru

şplinturi.

Perie-oală/disc-perie



Înainte de a lucra cu peria-oală sau cu discul-perie mon-
taţi întotdeauna apărătoarea de mână 18.

Ordinea operaţiilor de montaj este expusă la pagina grafică.

Peria-oală/discul-perie trebuie să se poată înşuruba într-atât
pe arborele de polizat, încât să se rezeme strâns pe flanşa ar-
borelui de polizat de la capătul filetului arborelui de polizat.
Strângeţi bine peria-oală/discul-perie cu o cheie fixă.

Oală de şlefuit



Pentru a lucra cu oala de şlefuit montaţi apărătoarea de
protecţie specială 15.
