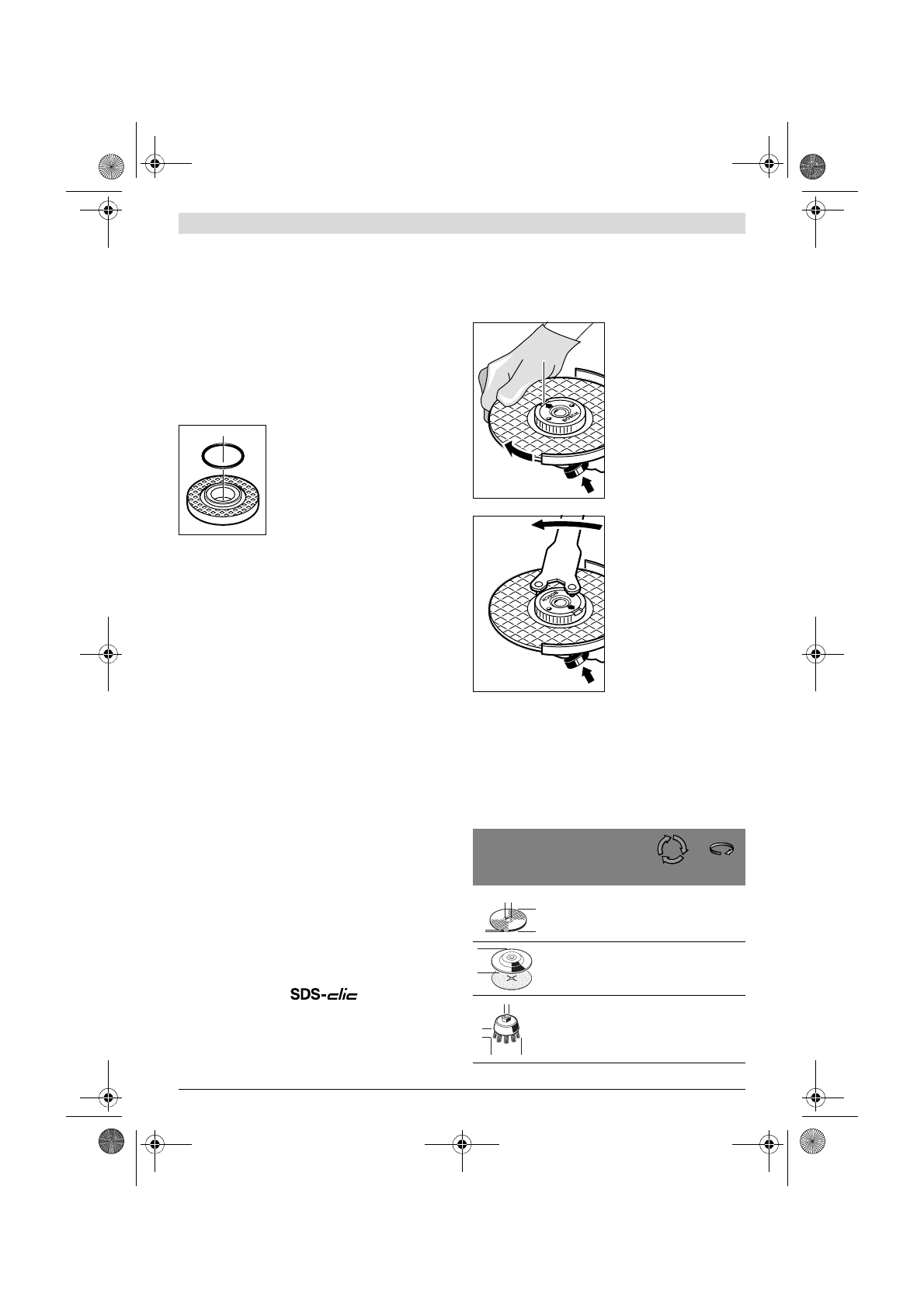

254

 | Eesti

1 609 92A 1GK | (15.6.15)

Bosch Power Tools

Teemantlõikeketaste kasutamisel veenduge, et teemantlõike-
kettal olev pöörlemissuunda tähistav nool ja seadme pöörle-
missuund (vt seadmel olevat pöörlemissuuna noolt) ühtivad.

Paigalduse järjekord on toodud jooniste leheküljel.

Lihv-/lõikeketta kinnitamiseks keerake lahti kinnitusmutter

9

ja kinnitage ketas silmusvõtmega, vt punkti „Kiirkinnitus-
mutter “.



Pärast lihvimistarviku paigaldamist ja enne seadme
sisselülitamist kontrollige, kas lihvimistarvik on kor-
rektselt paigaldatud ja saab vabalt pöörelda. Veendu-
ge, et lihvimistarvik ei puutu kokku kettakaitsme ega
teiste osadega.

Alusseibis

7

 paikneb tsentreerimisvõru

ümber plastdetail (O-rõngas).

Kui O-

rõngas puudub või on kahjustatud,

tuleb alusseib

7

 enne töö jätkamist tin-

gimata välja vahetada.

Lamell-lihvketas



Lamell-lihvkettaga töötades monteerige tööriista kül-
ge alati käekaitse 18.

Kummist lihvtald



Kummist lihvtallaga 20 töötades monteerige tööriista
külge alati käekaitse 18.

Paigalduse järjekord on toodud jooniste leheküljel.
Enne kummist lihvtalla

20

 paigaldamist asetage 2 vaheseibi

19

 lihvimisspindlile

4

.

Keerake külge ümar mutter

22

 ja pingutage see silmusvõtme-

ga kinni.

Kausshari/ketashari



Kaussharjaga või ketasharjaga töötades monteerige
tööriista külge alati käekaitse 18.

Paigalduse järjekord on toodud jooniste leheküljel.

Kaussharja/ketasharja peab olema võimalik kruvida spindlile
nii kaugele, et see jääb spindli keerme lõpus tugevasti vastu
seibi. Pingutage kausshari/ketashari lehtvõtmega kinni.

Lihvkauss



Lihvkausiga töötades monteerige seadme külge spet-
siaalne kaitse 15.

Lihvkauss

16

 peaks ulatuma üle kettakaitse

15

 alati vaid nii

palju, nagu see on konkreetseks tööks vajalik. Reguleerige
kaitse

15

 vastavasse asendisse.

Paigalduse järjekord on toodud jooniste leheküljel.
Keerake peale kinnitusmutter

9

 ja pingutage see painutatud

silmusvõtmega

17

 kinni.

Kiirkinnitusmutter

Tarviku vahetamise hõlbustamiseks, ilma et peaksite kasuta-
ma teisi tööriistu, võite kinnitusmutri

9

 asemel kasutada kiir-

kinnitusmutrit

11

.



Kiirkinnitusmutrit 11 tohib kasutada üksnes lihv- või
lõikeketaste puhul.

Kasutage ainult laitmatus korras olevat kahjustamata kiir-
kinnitusmutrit 11.

Mutri kohaleasetamisel jälgige, et kiirkinnitusmutri 11
tekstiga pool ei jääks vastu lihvketast; nool peab olema
suunatud indeksmärgile 27.

Spindli lukustamiseks vajuta-
ge spindlilukustusnupule

1

.

Kiirkinnitusmutri pingutami-
seks keerake lihvketast tuge-
vasti päripäeva.

Nõuetekohaselt kinnitatud,
kahjustamata kiir-
kinnitusmutri saate lahti, kui
keerate rihveldatud rõngast
käega vastupäeva.

Kõvasti kinnioleva kiir-
kinnitusmutri lahtikeerami-
seks ei tohi kasutada tange,
vaid ainult selleks ettenäh-
tud mutrivõtit.

 Asetage võti

kohale vastavalt joonisele.

Lubatud lihvimistarvikud

Võite kasutada kõiki käesolevas kasutusjuhendis nimetatud
lihvimistarvikuid.

Kasutatud lihvimistarvikute lubatud pöörete arv [min

-1

] või

ringliikumiskiirus [m/s] peab järgmises tabelis toodud and-
metele vähemalt vastama.

Seetõttu pidage kinni lihvimistarviku etiketil toodud lubatud

pöörete arvust või ringliikumiskiirusest

.

max.

[mm]

[mm]

D

b

d

[min

-1

]

[m/s]

230

8

22,2

6 600

80

230

–

–

6 600

80

100

30

M 14

8 600

45

27

b

d

D

D

D

b

d
