 Português |

49

Bosch Power Tools

1 609 92A 1GK | (15.6.15)



Ao cortar pedras deve ser sempre assegurada uma as-
piração de pó suficiente.

A capa de protecção para cortar

13

 é montada como a capa

de protecção para lixar

5

.

Capa de aspiração para cortar com carril de guia

A capa de aspiração para cortar com carril de guia

24

 é mon-

tada como a capa de protecção para lixar

5

.

Punho adicional



Só utilizar a sua ferramenta eléctrica com o punho adi-
cional 3.

Atarraxar o punho adicional

3

 de acordo com o tipo de traba-

lho, do lado direito ou do lado esquerdo do cabeçote de en-
grenagens.

Punho adicional antivibrações

O punho adicional antivibrações reduz as vibrações, propor-
cionando um trabalho agradável e seguro.



Não efectuar quaisquer alterações no punho adicional.

Não continuar a utilizar um punho adicional danificado.

Protecção para as mãos



Ao trabalhar com o prato abrasivo de borracha 20 ou
com a escova tipo tacho/escova plana/disco abrasivo
em forma de leque deverá sempre montar a protecção
para as mãos 18.

Fixar a protecção para as mãos

18

 com o punho adicional

3

.

Montar ferramentas abrasivas



Antes de todos trabalhos na ferramenta eléctrica deve-
rá puxar a ficha de rede da tomada.



Não tocar em rebolos e discos de corte antes de esfria-
rem.

Os discos se tornam bem quentes durante o trabalho.

Limpar o veio de rectificação

4

 e todas as peças a serem mon-

tadas.

Premir a tecla de bloqueio do veio

1

 para prender e soltar as

ferramentas abrasivas e para imobilizar o veio de rectificação.



Só accionar a tecla de bloqueio do veio com o veio de
rectificação parado.

Caso contrário é possível que a fer-

ramenta eléctrica seja danificada.

Disco abrasivo/de corte

Observe as dimensões das ferramentas abrasivas. O diâme-
tro do furo deve ser do tamanho certo para o flange de admis-
são. Não utilizar adaptadores nem redutores.

Ao utilizar discos de corte diamantados deverá assegurar-se
de que a seta do sentido de rotação sobre o disco de corte dia-
mantado coincida com o sentido de rotação da ferramenta
eléctrica (veja seta do sentido de rotação sobre o cabeçote de
engrenagens).

A sequência de montagem está apresentada na página de es-
quemas.

Para fixar o disco abrasivo/disco de corte deverá atarraxar a
porca de aperto

9

 e apertá-la com a chave de dois furos, veja

secção “Porca de aperto rápido ”.



Após montar a ferramenta abrasiva deverá controlar,
antes de ligar a ferramenta eléctrica, se a ferramenta
abrasiva está montada correctamente e se pode ser
movimentada livremente. Assegure-se de que a ferra-
menta abrasiva não entre em contacto com outras pe-
ças.

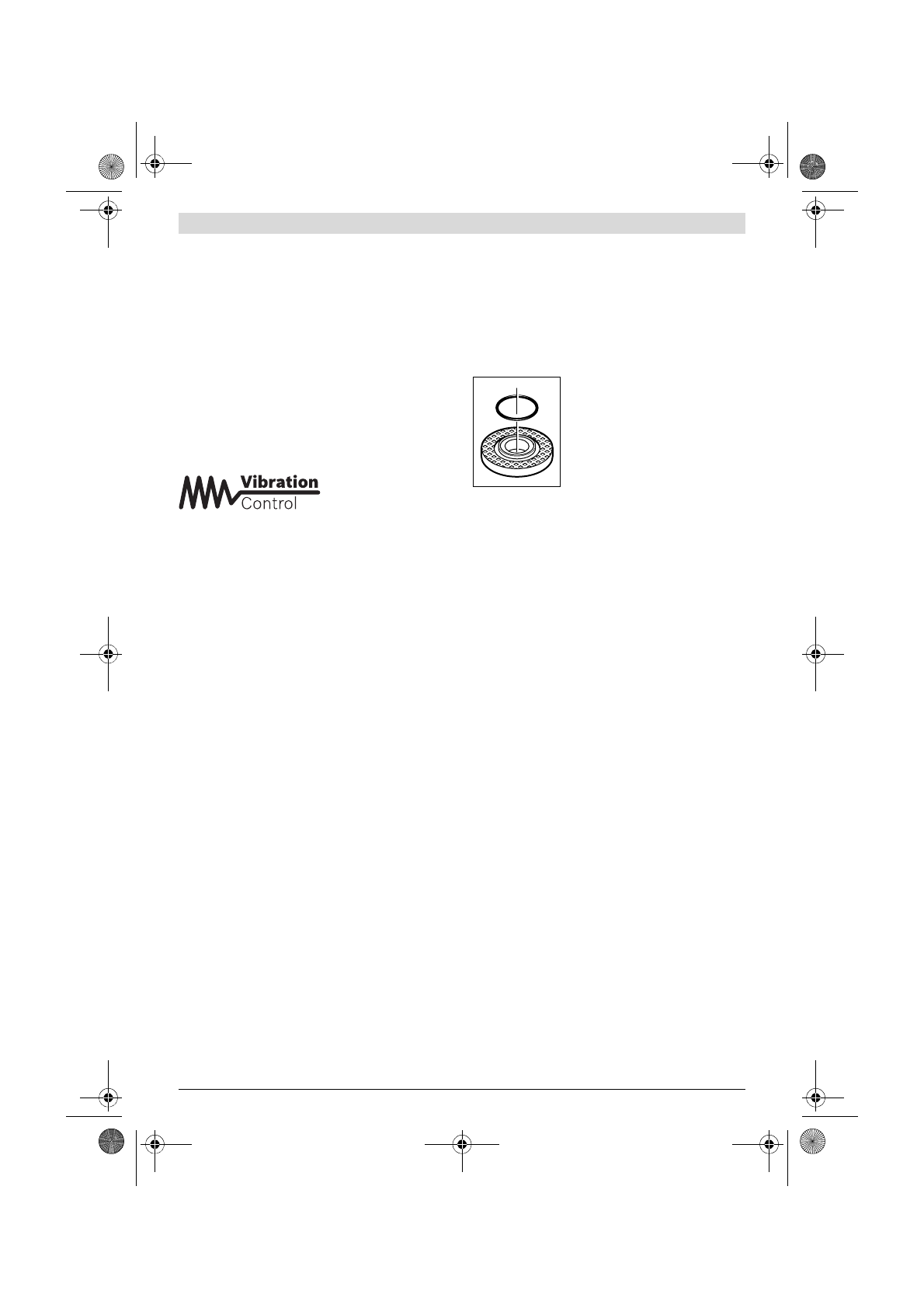

No flange de fixação

7

 encontra-se uma

gola de centragem (anel circular).

Se o

anel circular estiver faltando ou se
estiver danificado,

 terá que substituir

sem falta o flange de fixação

7

 ante de

continuar a usar o aparelho.

Disco abrasivo em forma de leque



Para trabalhar com o disco abrasivo em forma de le-
ques deverá sempre usar a protecção para as mãos 18.

Prato abrasivo de borracha



Para trabalhar com o prato abrasivo de borracha 20 de-
verá sempre montar a protecção para as mãos 18.

A sequência de montagem está apresentada na página de es-
quemas.

Antes de montar o prato abrasivo de borracha

20

 deverá co-

locar 2 discos de distância

19

 sobre o veio de rectificação

4

.

Atarraxar a porca redonda

22

 e apertá-la com a chave de dois

furos.

Escova tipo tacho/escova plana



Para trabalhar com o disco abrasivo em forma de tacho
ou com a escova plana deverá sempre usar a protecção
para as mãos 18.

A sequência de montagem está apresentada na página de es-
quemas.

Deverá ser possível atarraxar a escova tipo tacho/escova pla-
na no veio de rectificação, até que fiquem firmemente encos-
tadas no flange do veio de rectificação no fim da rosca do veio
de rectificação. Apertar a escova tipo tacho/escova plana
com a chave de forqueta.

Mós tipo tacho



Para trabalhos com o rebolo em forma de tacho deverá
montar a capa de protecção especial 15.

O rebolo em forma de tacho

16

 só deveria sobressair da capa

de protecção

15

, como é imprescindivelmente necessário

para a respectiva tarefa. Ajustar a capa de protecção

15

 nesta

medida.

A sequência de montagem está apresentada na página de es-
quemas.

Atarraxar a porca de aperto

9

 e apertá-la com a chave de dois

pinos acotovelada

17

.
