Die Reihenfolge der Montage ist auf der Grafikseite ersicht-
lich.

Setzen Sie vor der Montage des Gummischleiftellers

20

 die 2

Distanzscheiben

19

 auf die Schleifspindel

4

.

Schrauben Sie die Rundmutter

22

 auf und spannen Sie diese

mit dem Zweilochschlüssel.

Topfbürste/Scheibenbürste



Montieren Sie für Arbeiten mit der Topfbürste oder
Scheibenbürste immer den Handschutz 18.

Die Reihenfolge der Montage ist auf der Grafikseite ersicht-
lich.

Die Topfbürste/Scheibenbürste muss sich so weit auf die
Schleifspindel schrauben lassen, dass sie am Schleifspindel-
flansch am Ende des Schleifspindelgewindes fest anliegt.
Spannen Sie die Topfbürste/Scheibenbürste mit einem Ga-
belschlüssel fest.

Schleiftopf



Montieren Sie für Arbeiten mit dem Schleiftopf die spe-
zielle Schutzhaube 15.

Der Schleiftopf

16

 sollte immer nur soweit aus der Schutz-

haube

15

 ragen, wie dies für den jeweiligen Bearbeitungsfall

unbedingt erforderlich ist. Stellen Sie die Schutzhaube

15

 auf

dieses Maß ein.

Die Reihenfolge der Montage ist auf der Grafikseite ersicht-
lich.

Schrauben Sie die Spannmutter

9

 auf und ziehen Sie diese

mit dem gekröpften Zweilochschlüssel

17

 fest.

Schnellspannmutter

Zum einfachen Schleifwerkzeugwechsel ohne die Verwen-
dung weiterer Werkzeuge können Sie anstatt der Spannmut-
ter

9

 die Schnellspannmutter

11

 verwenden.



Die Schnellspannmutter 11 darf nur für Schleif- oder
Trennscheiben verwendet werden.

Verwenden Sie nur eine einwandfreie, unbeschädigte
Schnellspannmutter 11.

Achten Sie beim Aufschrauben darauf, dass die beschrif-
tete Seite der Schnellspannmutter 11 nicht zur Schleif-
scheibe zeigt; der Pfeil muss auf die Indexmarke 27 zei-
gen.

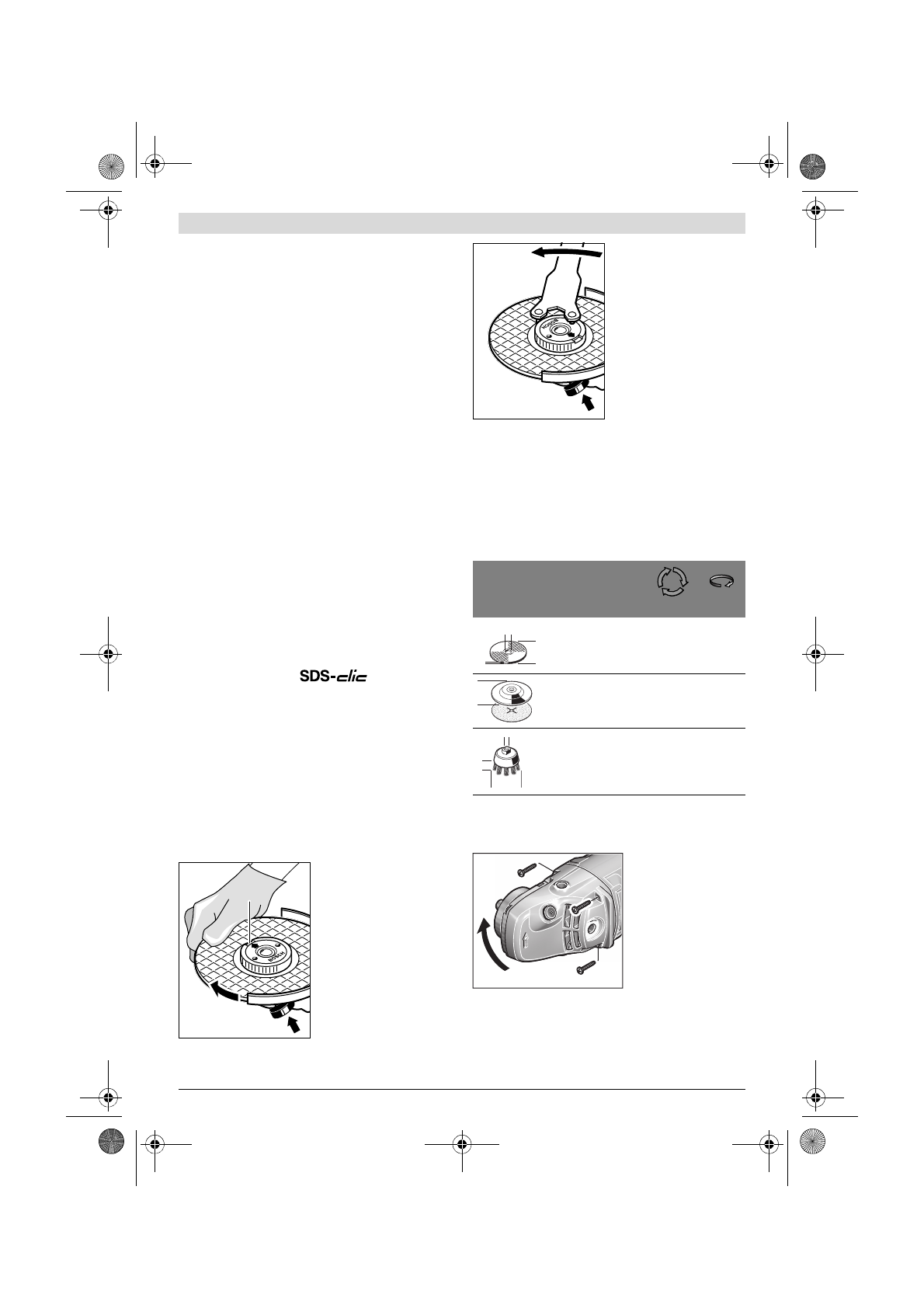

Drücken Sie die Spindel-Ar-
retiertaste

1

, um die Schleif-

spindel festzustellen. Um die
Schnellspannmutter festzu-
ziehen, drehen Sie die
Schleifscheibe kräftig im Uhr-
zeigersinn.

Eine ordnungsgemäß befes-
tigte, unbeschädigte Schnell-
spannmutter können Sie
durch Drehen des Rändelrin-
ges entgegen dem Uhrzeiger-
sinn von Hand lösen.

Lösen Sie eine festsitzende
Schnellspannmutter nie mit
einer Zange, sondern ver-
wenden Sie den Zweiloch-
schlüssel.

 Setzen Sie den

Zweilochschlüssel wie im Bild
gezeigt an.

Zulässige Schleifwerkzeuge

Sie können alle in dieser Betriebsanleitung genannten
Schleifwerkzeuge verwenden.

Die zulässige Drehzahl [min

-1

] bzw. Umfangsgeschwindigkeit

[m/s] der verwendeten Schleifwerkzeuge muss den Angaben
in der nachfolgenden Tabelle mindestens entsprechen.

Beachten Sie deshalb die zulässige

Drehzahl bzw. Umfangs-

geschwindigkeit

 auf dem Etikett des Schleifwerkzeuges.

Getriebekopf drehen



Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
Netzstecker aus der Steckdose.

Sie können den Getriebe-
kopf in 90 °-Schritten dre-
hen. Dadurch kann der
Ein-/Ausschalter für be-
sondere Arbeitsfälle in ei-
ne günstigere Handha-
bungsposition gebracht
werden, z. B. für Trennar-
beiten mit der Absaug-
haube mit Führungs-
schlitten

24

 oder für

Linkshänder.

Drehen Sie die 4 Schrauben ganz heraus. Schwenken Sie den
Getriebekopf vorsichtig

und ohne vom Gehäuse abzuneh-

men

 in die neue Position. Ziehen Sie die 4 Schrauben wieder

fest.

27

max.

[mm]

[mm]

D

b

d

[min

-1

]

[m/s]

230

8

22,2

6 600

80

230

–

–

6 600

80

100

30

M 14

8 600

45

b

d

D

D

D

b

d
