 Česky |

139

Bosch Power Tools

1 609 92A 1GK | (15.6.15)

Ochranný kryt pro broušení

Ochranný kryt

5

 nasaďte na krk vřetene. Polohu ochranného

krytu

5

 přizpůsobte potřebám pracovního pochodu a ochran-

ný kryt

5

 zaaretujte pomocí zajišťovacího šroubu

6

.



Ochranný kryt 5 nastavte tak, aby se zamezilo odletu
jisker ve směru obsluhy.

Ochranný kryt pro dělení



Při dělení pomocí vázaných brusných prostředků pou-
žívejte vždy ochranný kryt pro dělení 13.



Při oddělování v kameni se postarejte o dostatečné od-
sávání prachu.

Ochranný kryt pro dělení

13

 se namontuje jako ochranný kryt

pro broušení

5

.

Odsávací kryt pro dělení s vodícími saněmi

Odsávací kryt pro dělení s vodícími saněmi

24

 se namontuje

jako ochranný kryt pro broušení

5

.

Přídavná rukojeť



Používejte Vaše elektronářadí pouze s přídavnou ruko-
jetí 3.

Přídavnou rukojeť

3

 našroubujte podle způsobu práce vpravo

nebo vlevo na hlavu převodovky.

Přídavná rukojeť tlumící vibrace

Přídavná rukojeť tlumící vibrace umožňuje nízkovibrační a tím
příjemnější a bezpečnou práci.



Nepouštějte se do žádných změn na přídavné rukojeti.

Poškozenou přídavnou rukojeť dále nepoužívejte.

Ochrana ruky



Pro práce s pryžovým brusným talířem 20 nebo s hrn-
covým kartáčem/kotoučovým kartáčem/lamelovým
brusným kotoučem vždy namontujte ochranu ruky 18.

Ochranu ruky

18

 upevněte pomocí přídavné rukojeti

3

.

Montáž brusných nástrojů



Před každou prací na elektronářadí vytáhněte zástrčku
ze zásuvky.



Nedotýkejte se brusných a dělicích kotoučů dříve, než
vychladnou.

Kotouče jsou při práci velmi horké.

Očistěte brusné vřeteno

4

 a všechny montované díly.

Pro upnutí a uvolnění brusných nástrojů stlačte aretační tlačít-
ko vřetene

1

, aby se brusné vřeteno zaaretovalo.



Aretační tlačítko vřetene ovládejte jen za stavu klidu
brusného vřetene.

Jinak se může elektronářadí poškodit.

Brusný/dělící kotouč

Dbejte rozměrů brusných nástrojů. Průměr otvoru musí líco-
vat s upínací přírubou. Nepoužívejte žádné adaptéry nebo re-
dukce.

Při používání diamantových dělících kotoučů dbejte na to, aby
šipka směru otáčení na diamantovém dělícím kotouči a směr
otáčení elektronářadí (viz šipka směru otáčení na hlavě převo-
dovky) souhlasily.

Pořadí montáže je patrné na straně grafiky.

K upevnění brusného/dělícího kotouče našroubujte upínací
matici

9

 a upněte ji pomocí klíče se dvěma čepy, viz odstavec

„Rychloupínací matice “.



Po montáži brusného nástroje před zapnutím zkontro-
lujte, zda je brusný nástroj správně namontován a mů-
že se volně otáčet. Zajistěte, aby se brusný nástroj ne-
dotýkal ochranného krytu nebo dalších dílů.

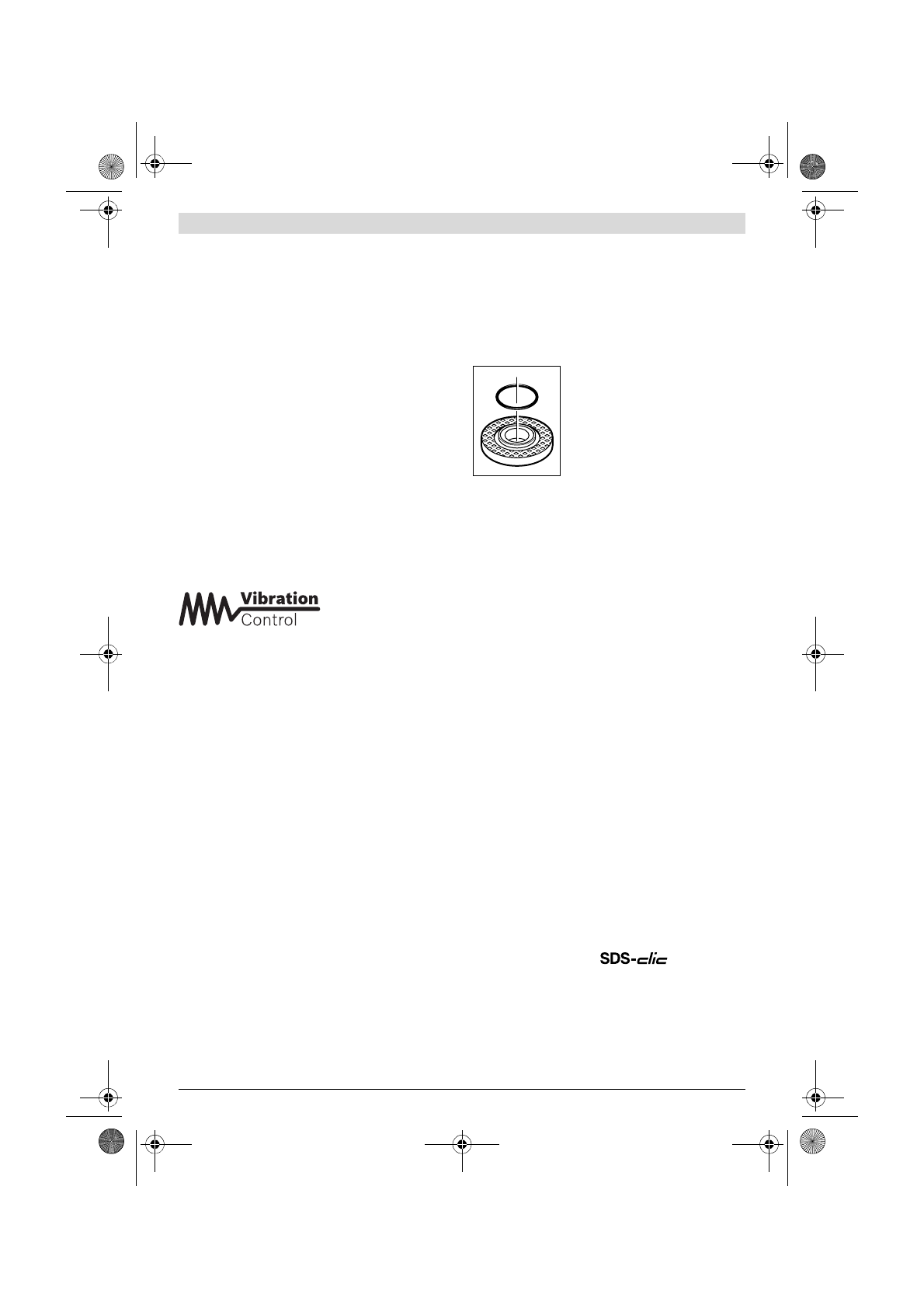

V upínací přírubě

7

 je kolem středicího

osazení vložen díl z umělé hmoty
(o-kroužek).

Pokud o-kroužek chybí

nebo je poškozen,

 musí být před dal-

ším používáním upínací příruba

7

 bez-

podmínečně vyměněna.

Lamelový brusný kotouč



Pro práce s lamelovým brusným kotoučem namontujte
vždy ochranu ruky 18.

Pryžový brusný talíř



Pro práce s pryžovým brusným talířem 20 namontujte
vždy ochranu ruky 18.

Pořadí montáže je patrné na straně grafiky.

Před montáží pryžového brusného talíře

20

 nasaďte 2

distanční podložky

19

 na brusné vřeteno

4

.

Našroubujte kruhovou matici

22

 a utáhněte ji klíčem se dvě-

ma čepy.

Hrncový kartáč/kotoučový kartáč



Pro práce s hrncovým kartáčem nebo kotoučovým kar-
táčem namontujte vždy ochranu ruky 18.

Pořadí montáže je patrné na straně grafiky.

Hrncový kartáč/kotoučový kartáč se musí nechat našroubo-
vat tak daleko na brusné vřeteno, aby pevně přiléhal na příru-
bě brusného vřetene na konec závitu. Hrncový kartáč/kotou-
čový kartáč pevně utáhněte stranovým klíčem.

Brusný hrnec



Pro práce s brusným hrncem namontujte speciální
ochranný kryt 15.

Brusný hrnec

16

 by měl vždy jen natolik vyčnívat z ochranné-

ho krytu

15

, jak je to pro příslušný případ opracování nezbyt-

ně nutné. Ochranný kryt

15

 nastavte na tuto míru.

Pořadí montáže je patrné na straně grafiky.

Našroubujte upínací matici

9

 a pevně ji utáhněte pomocí zalo-

meného klíče se dvěma čepy

17

.

Rychloupínací matice

K snadné výměně brusných nástrojů bez použití dalších ná-
strojů můžete místo upínací matice

9

 použít rychloupínací

matici

11

.



Rychloupínací matice 11 smí být použita jen pro brusné
nebo dělící kotouče.

Použijte pouze bezvadnou, nepoškozenou rychloupínací
matici 11.
