120

 | Türkçe

1 609 92A 1GK | (15.6.15)

Bosch Power Tools

Montaj

Koruyucu donanımların takılması



Elektrikli el aletinin kendinde bir çalışma yapmadan
önce her defasında fişi prizden çekin.

Not:

Çalışma esnasında taşlama diski kırılırsa veya koruyucu

kapaktaki ve elektrikli el aletindeki bağlalama donanımda ha-
sar meydana gelirse elektrikli el aleti zaman geçirmeden müş-
teri servisine gönderilmelidir. Adresler için bakınız “Müşteri
hizmeti ve uygulama danışmanlığı”.

Taşlama için koruyucu kapak

Koruyucu kapağı

5

 mil boynuna takın. Koruyucu kapağın

5

 po-

zisyonunu yaptığınız işe göre ayarlayın ve koruyucu kapağı

5

tespit vidası

6

 ile sabitleyin.



Koruyucu kapağı 5 öyle ayarlayın ki, kullanıcıya doğru
kıvılcım gelmesin.

Kesme için koruyucu kapak



Bağlı taşlama uçları ile kesme yaparken kesme işlemi
için öngörülen koruyucu kapağı 13 kullanın.



Taş malzemeyi keserken yeterli toz emme yapılmasını
sağlayın.

Kesme için koruyucu kapak

13

 taşlama için kullanılan koruyu-

cu kapağın

5

 üzerine monte edilir.

Kılavuz kızakla kesme yapma için emici kapak

Kılavuz kızakla kesme yapma emici kapağı

24

 taşlama için ön-

görülen koruyucu kapak

5

 gibi takılır.

Ek tutamak



Elektrikli el aletinizi her zaman ek tutamakla 3 kullanın.

Ek tutamağı

3

 yaptığınız işe göre şanzıman başının sağına ve-

ya soluna vidalayın.

Titreşim absorbsiyonlu ek tutamak

Titreşim absorbsiyonlu ek tutamak düşük titreşimli dolayısı ile
rahat ve güvenli bir çalışma olanağı sağlar.



Ek tutamakta hiçbir değişiklik yapmayın.

Hasarlı ek tutamakları kullanmayın.

El koruma parçası



Lastik zımpara tablası 20 veya çanak fırça/disk fırça/
yelpaze taşlayıcı ile çalışmak için daima el koruma par-
çasını 18 takın.

El koruma parçasını

18

 ek tutamakla

3

 tespit edin.

Taşlama uçlarının takılması



Elektrikli el aletinin kendinde bir çalışma yapmadan
önce her defasında fişi prizden çekin.



Taşlama ve kesme disklerini soğumadan önce tutma-
yın.

Bu diskler çalışma esnasında çok ısınır.

Taşlama milini

4

 ve takılacak bütün parçaları temizleyin.

Taşlama uçlarını gevşetmek ve sıkmak için mil kilitleme düğ-
mesine

1

 basarak mili sabitleyin.



Mil kilitleme düğmesini sadece taşlama mili dururken
kullanın.

Aksi takdirde elektrikli el aleti hasar görebilir.

Taşlama ve kesme diskleri

Taşlama uçlarının ölçülerine dikkat edin. Delik çapı bağlama
flanşına uymalıdır. Adaptör veya redüksiyon parçası kullan-
mayın.

Elmas kesme diskleri kullanırken disk üzerindeki dönme yönü
oku ile elektrikli el aletinin dönme yönünün (şanzıman başın-
daki dönme yönü okuna bakınız) birbirine uymalıdır.

Montaj işleminin sırası grafik sayfasında gösterilmektedir.

Taşlama ve kesme disklerini tespit etmek üzere germe somu-
nunu

9

 vidalayın ve iki pimli anahtarla sıkın “Hızlı germe

somunu ” bölümüne bakınız.



Ucu takıp aleti çalıştırmadan önce, ucun kusursuz bi-
çimde takılıp takılmadığını ve serbest olarak dönüp
dönmediğini kontrol edin. Ucun koruyucu kapağa veya
diğer parçalara temas etmediğinden emin olun.

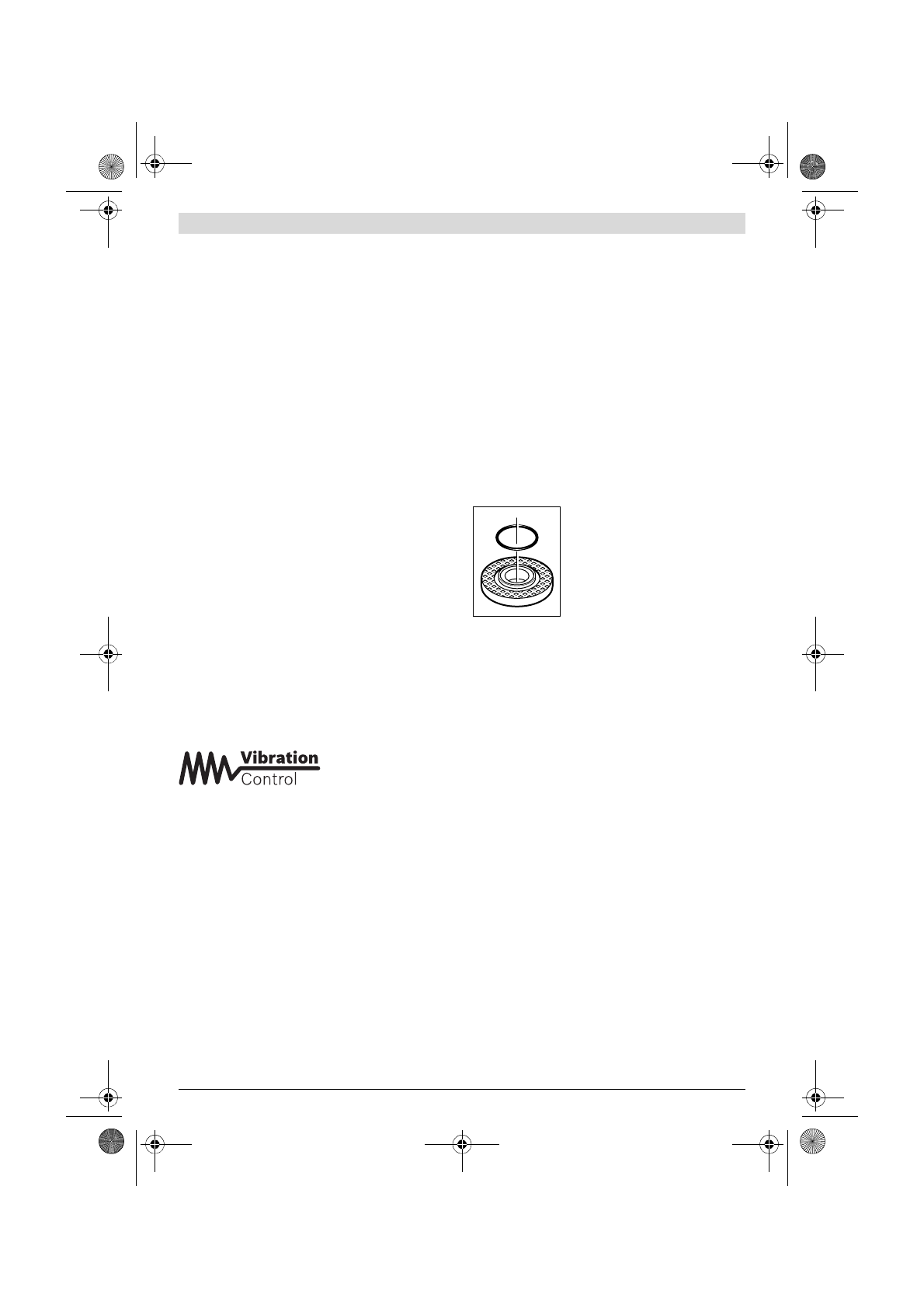

Bağlama flanşında

7

 merkezleme bun-

du çevresine bir plastik parça (O-halka)
yerleştirilmiştir.

O-halka yoksa veya

hasarlı ise bağlama flanşı

7

 alet kulla-

nılmaya devam edilmeden önde mutla-
ka değiştirilmelidir.

Yelpaze taşlama ucu



Yelpaze taşlama ucu ile çalışırken daima el koruma par-
çasını 18 takın.

Lastik zımpara tablası



Lastik zımpara tablası 20 ile çalışırken daima el koruma
parçasını 18 takın.

Montaj işleminin sırası grafik sayfasında gösterilmektedir.

Lastik zımpara tablasını

20

 takmadan önce 2 ara diskini

19

mil boynuna

4

 yerleştirin.

Yuvarlak başlı somunu

22

 vidalayın ve iki pimli anahtarla sıkın.

Çanak fırça/disk fırça



Çanak fırça veya disk fırça ile çalışırken daima el koru-
ma parçasını 18 takın.

Montaj işleminin sırası grafik sayfasında gösterilmektedir.

Çanak fırça/disk fırça taşlama miline öyle vidalanabilmelidir
ki, taşlama mili dişinin sonundaki mil flanşına sıkıca oturmalı-
dır. Çanak fırçayı/disk fırçayı bir çatal anahtarla sıkın.

Taşlama çanağı



Taşlama çanağı ile çalışırken özel tasarımlı koruyucu
kapağı 15 takın.

Taşlama çanağı

16

 koruyucu kapaktan

15

 yapılan işin gerek-

tirdiği ölçüde çıkmalıdır. Koruyucu kapağı

15

 bu ölçüye ayar-

layın.

Montaj işleminin sırası grafik sayfasında gösterilmektedir.

Germe somununu

9

 vidalayın ve açılı iki pimli anahtarla

17

 sı-

kın.
