130

 | Polski

1 609 92A 1GK | (15.6.15)

Bosch Power Tools



Osłonę 5 należy ustawić w taki sposób, aby zapewnić o-
sobie obsługującej ochronę przed padającymi iskrami.

Pokrywa ochronna (osłona) do cięcia



Do cięcia za pomocą spajanych materiałów ściernych
należy zawsze stosować specjalną pokrywę ochronną
13.



Podczas cięcia kamienia należy zawsze zadbać o wy-
starczające odsysanie pyłu.

Pokrywę ochronną do cięcia

13

 montuje się w taki sam spo-

sób, jak pokrywę ochronną do szlifowania

5

.

Pokrywa ochronna do cięcia z prowadnicami saneczkowymi

Pokrywę ochronną do cięcia z prowadnicami saneczkowymi

24

 montuje się dokładnie tak samo jak pokrywę ochronną do

szlifowania

5

.

Uchwyt dodatkowy



Urządzenie należy używać jedynie z uchwytem dodat-
kowym 3.

Uchwyt dodatkowy

3

 należy zamocować –  w zależności od

rodzaju pracy –  po prawej lub lewej stronie głowicy elektro-
narzędzia.

Uchwyt dodatkowy tłumiący wibracje

Uchwyt dodatkowy tłumiący wibracje zapewnia niski poziom
drgań podczas obróbki, a co za tym idzie przyjemniejszą i bez-
pieczniejszą pracę.



Nie wolno dokonywać żadnych zmian na uchwycie do-
datkowym.

Nie wolno używać uszkodzonego uchwytu dodatkowego.

Osłona ręki



Przed rozpoczęciem obróbki gumową tarczą szlifierską
20 lub szczotką garnkową/szczotką tarczową/ścierni-
cą wachlarzową, należy zawsze zamontować osłonę rę-
ki 18.

Osłonę ręki

18

 mocuje się za pomocą uchwytu dodatkowego

3

.

Montaż narzędzi szlifierskich



Przed wszystkimi pracami przy elektronarzędziu nale-
ży wyciągnąć wtyczkę z gniazda.



Nie należy dotykać tarcz szlifierskich i tnących, zanim
nie ostygną.

Tarcze rozgrzewają się podczas pracy do bar-

dzo wysokich temperatur.

Wrzeciono szlifierki

4

 i wszystkie części, które mają zostać za-

montowane, należy oczyścić.

Do mocowania i do zwalniania narzędzi szlifierskich używa się
przycisku blokady

1

, unieruchomiającego wrzeciono szlifier-

ki.



Przycisk blokady można uruchamiać jedynie wtedy,
gdy wrzeciono szlifierki jest całkowicie nieruchome.

W

przeciwnym wypadku może dojść do uszkodzenia elektro-
narzędzia.

Tarcza szlifierska/tarcza tnąca

Należy wziąć pod uwagę wymiary narzędzi szlifierskich. Śred-
nica otworu narzędzia musi pasować do kołnierza mocujące-
go. Nie należy stosować żadnych adapterów, złączek ani zwę-
żek.

Używając diamentowych tarcz tnących, należy zwrócić uwa-
gę, by strzałka wskazująca kierunek, umieszczona na tarczy
odpowiadała kierunkowi obrotów elektronarzędzia (por.
strzałkę wskazującą kierunek obrotu, umieszczoną na głowicy
elektronarzędzia).

Kolejność montażu ukazana jest na stronach graficznych.

Aby zamontować tarczę szlifierską lub tnącą, należy odkręcić
nakrętkę mocującą

9

, a następnie zamocować ją za pomocą

klucza dwutrzpieniowego, zob. rozdział „Szybkozaciskowa
śruba mocująca “.



Po zamontowaniu narzędzia szlifierskiego, a przed uru-
chomieniem szlifierki należy sprawdzić, czy narzędzie
szlifierskie jest właściwie zamocowane i czy może się
swobodnie obracać. Upewnić się, czy narzędzie szli-
fierskie nie zahacza o pokrywę ochronną lub o inny ele-
ment elektronarzędzia.

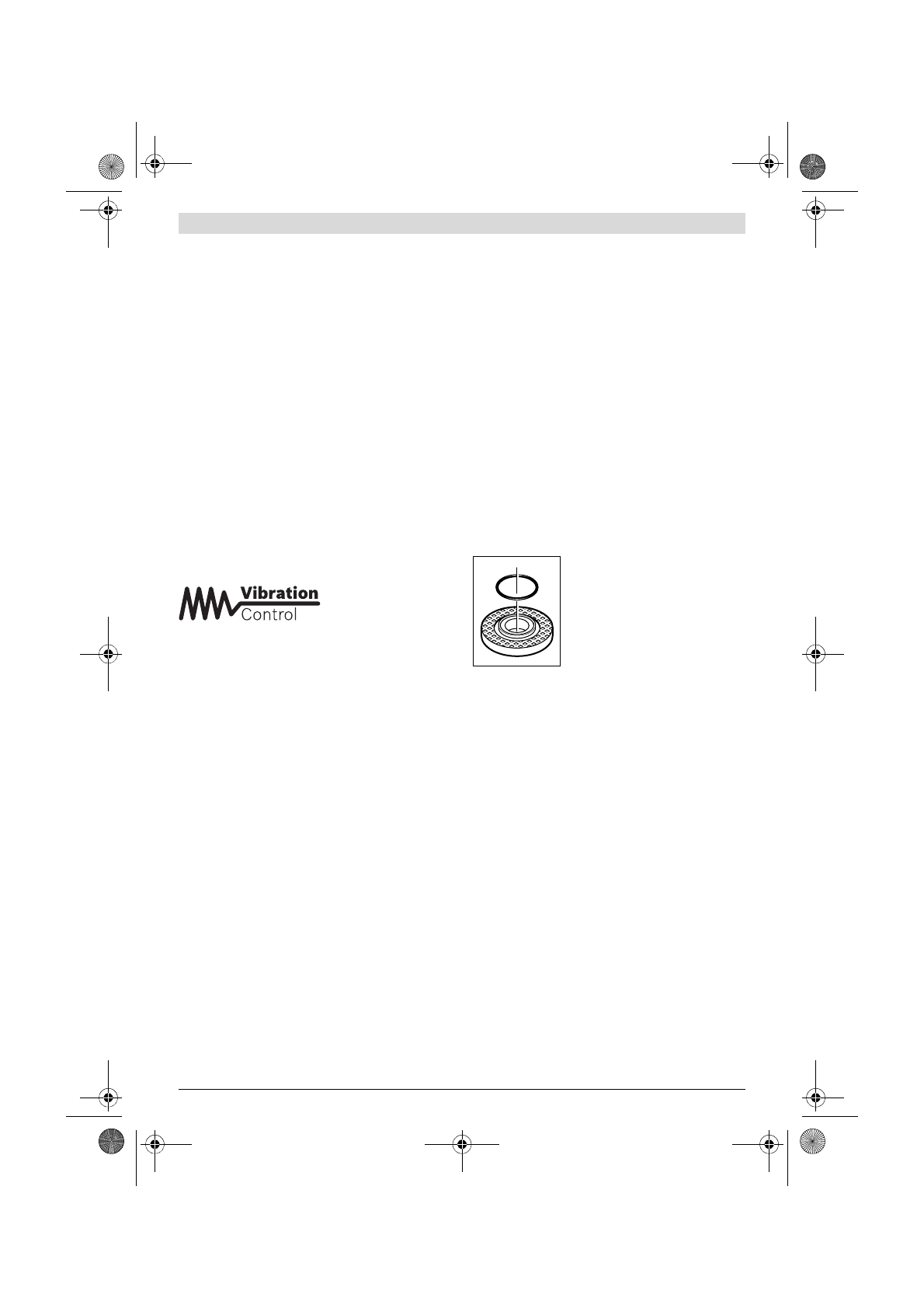

W kołnierzu

7

, w podtoczeniu znajduje

się okrągły pierścień uszczelniający
(tzw. o-ring).

Jeżeli brakuje tej

uszczelki, lub jest ona uszkodzona,

kołnierz mocujący

7

 należy koniecznie

wymienić przed przystąpieniem do dal-
szej eksploatacji narzędzia.

Ściernica wachlarzowa



Do pracy przy użyciu ściernicy wachlarzowej należy za-
wsze montować osłonę rąk 18.

Tarcza gumowa



Do pracy przy użyciu gumowego talerza szlifierskiego
20 należy zawsze montować osłonę rąk 18.

Kolejność montażu ukazana jest na stronach graficznych.

Przed osadzeniem gumowego talerza szlifierskiego

20

 należy

założyć dwie podkładki dystansowe

19

 na wrzeciono szlifier-

ki

4

.

Nałożyć nakrętkę okrągłą

22

 i dokręcić ją kluczem dwutrzpie-

niowym.

Szczotka garnkowa/Szczotka tarczowa



Do pracy przy użyciu szczotki należy zawsze montować
osłonę rąk 18.

Kolejność montażu ukazana jest na stronach graficznych.

Szczotkę garnkową/szczotkę tarczową należy nasunąć na
wrzeciono szlifierki tak głęboko, by ściśle przylegała do koł-
nierza znajdującego się na końcu wrzeciona. Szczotkę
garnkową/tarczową należy dokręcić kluczem widełkowym.
