 Svenska |

85

Bosch Power Tools

1 609 92A 1GK | (15.6.15)

För en exakt bedömning av vibrationsbelastningen bör även
de tider beaktas när elverktyget är frånkopplat eller är igång,
men inte används. Detta reducerar tydligt vibrationsbelast-
ningen för den totala arbetsperioden.
Bestäm extra säkerhetsåtgärder för att skydda operatören
mot vibrationernas inverkan t. ex.: underhåll av elverktyget
och insatsverktygen, att hålla händerna varma, organisation
av arbetsförloppen.

Försäkran om överensstämmelse

Vi intygar under ensamt ansvar att den produkt som beskrivs
under ”Tekniska data” uppfyller alla gällande bestämmelser i
direktiven 2011/65/EU, till 19 april 2016: 2004/108/EG,
från 20 april 2016: 2014/30/EU, 2006/42/EG inklusive
ändringar och stämmer överens med följande standarder:
EN 60745-1, EN 60745-2-3.

Teknisk tillverkningsdokumentation (2006/42/EG) fås från:
Robert Bosch GmbH, PT/ETM9
70764 Leinfelden-Echterdingen, GERMANY

Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
Leinfelden, 15.06.2015

Montage

Montering av skyddsutrustning



Dra stickproppen ur nätuttaget innan arbeten utförs på
elverktyget.

Anvisning:

Om slipskivan brustit under drift eller stödanord-

ningarna på spängskyddet/elverktyget skadats, måste
berörda delar/elverktyget bytas ut eller för service skickas till
en serviceverkstad, för adresser se avsnittet ”Kundtjänst och
användarrådgivning”.

Sprängskydd för slipning

Lägg upp sprängskyddet

5

 på spindelhalsen. Anpassa

sprängskyddets

5

 läge till aktuella arbetsoperationer och lås

sprängskyddet

5

 med låsskruven

6

.



Ställ in sprängskyddet 5 så att gnistor inte sprutas mot
användaren.

Sprängskydd för kapning



Vid kapning med bundna slipmedel använd alltid
sprängskyddet 13.



Vid kapning i sten ordna med dammutsugning till den
grad det behövs.

Sprängskyddet för kapning

13

 monteras på samma sätt som

sprängskyddet för slipning

5

.

Sugkåpa för kapning med styrslid

Sugkåpa för kapning med styrslid

24

 monteras på samma sätt

som sprängskyddet för slipning

5

.

Stödhandtag



Använd alltid elverktyget med stödhandtag 3.

Skruva fast stödhandtaget

3

 i relation till arbetssätt till höger

eller vänster om växelhuset.

Vibrationsdämpande stödhantag

Det vibrationsdämpande stödhandtaget medger ett bekvämt
och säkert arbete med låga vibrationer.



Tilläggshandtaget får inte förändras.

Ett skadat stödhandtag får inte längre användas.

Handskydd



För arbeten med gummisliprondellen 20 eller med
koppborste/skivborste/lamellslipskiva skall alltid
handskyddet 18 monteras.

Fäst handskyddet

18

 med stödhandtaget

3

.

Montering av slipverktyg



Dra stickproppen ur nätuttaget innan arbeten utförs på
elverktyget.



Berör inte slip- och kapskivorna innan de svalnat.

Ski-

vorna blir under arbetet mycket heta.

Rengör slipspindeln

4

 och alla delar som skall monteras.

Tryck för fastspänning och lossning av slipverktyg spindellås-
knappen

1

 för blockering av slipspindeln.



Tryck ned spindellåsknappen endast när slipspindeln
står stilla.

I annat fall kan elverktyget skadas.

Slip-/kapskiva

Beakta slipverktygens dimensioner. Centrumhålet måste
passa till stödflänsen. Använd inte reducerstycken eller adap-
ter.

Kontrollera vid användning av diamantkapskivor att rotations-
pilen på diamantkapskivan och elverktygets rotation överens-
stämmer (se rotationspil på växelhuset).

Ordningsföljden vid montering visas på grafiksidan.

För infästning av slip-/kapskivan skruva upp spännmuttern

9

och dra sedan fast den med tvåstiftsnyckeln, se avsnittet
”Snabbspännmutter ”.



Kontrollera efter montering och före start av slipverk-
tyget att det monterats på rätt sätt och kan rotera fritt.
Kontrollera att slipverktyget inte berör sprängskyddet
eller andra delar.

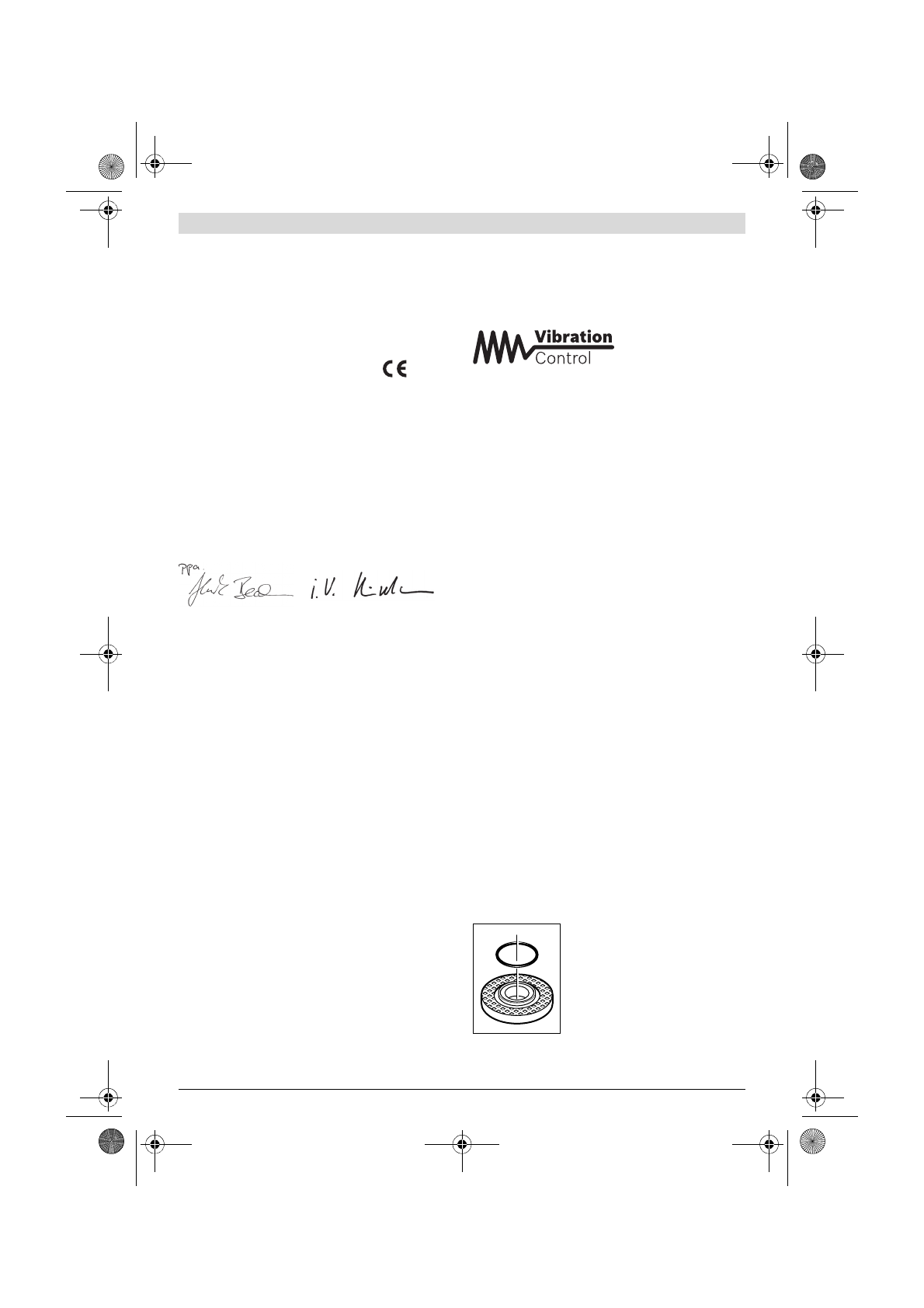

I stödflänsen

7

 är kring centreransatsen

en plastdel (O-ring) insatt.

Om O-

ringen saknas eller är skadad

 måste

stödflänsen

7

 före fortsatt användning

ovillkorligen bytas.

Henk Becker
Executive Vice President
Engineering

Helmut Heinzelmann
Head of Product Certification
PT/ETM9
