 Ελληνικά |

111

Bosch Power Tools

1 609 92A 1GK | (15.6.15)

Συναρμολόγηση

Συναρμολόγηση των προστατευτικών διατάξεων



Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε ερ-
γασία στο ηλεκτρικό εργαλείο.

Υπόδειξη:

Σε περίπτωση που κατά τη διάρκεια της εργασίας

σπάσει ο δίσκος λείανσης ή υποστούν βλάβη οι διατάξεις υπο-
δοχής στον προφυλακτήρα/στο ηλεκτρικό εργαλείο, τότε το
ηλεκτρικό εργαλείο πρέπει να προσκομιστεί/αποσταλεί αμέσως
στο Service. Για τις σχετικές διευθύνσεις βλέπε το κεφάλαιο
«Service και παροχή συμβουλών χρήσης».

Προφυλακτήρας για λείανση

Tοποθετήστε τον προφυλακτήρα στο λαιμό του άξονα

5

. Προ-

σαρμόστε τη θέση του προφυλακτήρα

5

 στις απαιτήσεις της

αντίστοιχης εργασίας και στερεώστε τον προφυλακτήρα

5

 με τη

βίδα στερέωσης

6

.



Ρυθμίστε τον προφυλακτήρα 5 κατά τέτοιο τρόπο, ώστε
να καλύπτει το σπινθηρισμό που κατευθύνεται προς το
χειριστή.

Προφυλακτήρας για κοπή



Για την κοπή με στερεά μέσα λείανσης να χρησιμοποιεί-
τε πάντοτε τον προφυλακτήρα κοπής 13.



Για την κοπή πετρωμάτων πρέπει να φροντίσετε για μια
επαρκή αναρρόφηση σκόνης.

Ο προφυλακτήρας για κοπή

13

 συναρμολογείται όπως ο προφυ-

λακτήρας για λείανση

5

.

Κάλυμμα αναρρόφησης για κοπή με συρόμενο οδηγό

Το κάλυμμα αναρρόφησης για κοπή με συρόμενο οδηγό

24

 συ-

ναρμολογείται όπως ο προφυλακτήρας για λείανση

5

.

Πρόσθετη λαβή



Χρησιμοποιείτε το ηλεκτρικό εργαλείο πάντοτε με συ-
ναρμολογημένη την πρόσθετη λαβή 3.

Συναρμολογήστε την πρόσθετη λαβή

3

, ανάλογα με τον εκά-

στοτε τρόπο εργασίας, στη δεξιά ή την αριστερή πλευρά της κε-
φαλής του συμπλέκτη.

Πρόσθετη λαβή με απόσβεση κραδασμών

Η πρόσθετη λαβή με απόσβεση κραδασμών επιτρέπει μια πε-
ρισσότερο άνετη και ασφαλή εργασία με ελάχιστους κραδα-
σμούς.



Δεν επιτρέπεται η διεξαγωγή μετατροπών στην πρόσθε-
τη λαβή.

Μη χρησιμοποιήσετε ποτέ μια χαλασμένη πρόσθετη λαβή.

Προφυλακτήρας χεριού



Για όλες τις εργασίες με τον ελαστικό δίσκο λείανσης 20
ή με την ποτηροειδή βούρτσα/τη δισκοειδή βούρτσα/το
ριπιδοειδή δίσκο λείανσης πρέπει να χρησιμοποιείτε πά-
ντοτε τον προφυλακτήρα χεριού 18.

Συναρμολογήστε τον προφυλακτήρα χεριού

18

 με την πρόσθε-

τη λαβή

3

.

Συναρμολόγηση των λειαντικών εργαλείων



Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε ερ-
γασία στο ηλεκτρικό εργαλείο.



Να μην πιάνετε τους δίσκους λείανσης και κοπής πριν
κρυώσουν.

Κατά την εργασία οι δίσκοι θερμαίνονται υπερ-

βολικά.

Να καθαρίζετε τον άξονα

4

 και όλα τα υπό συναρμολόγηση

εξαρτήματα.

Για να μπορέσετε να σφίξετε και/ή να λύσετε τα λειαντικά εργα-
λεία ακινητοποιήστε τον άξονα πατώντας το πλήκτρο μανδάλω-
σης άξονα

1

.



Να πατάτε το πλήκτρο ακινητοποίησης άξονα μόνο όταν
ο άξονας είναι ακίνητος.

Διαφορετικά μπορεί να υποστεί

ζημιά το ηλεκτρικό εργαλείο.

Δίσκος λείανσης και κοπής

Να λαμβάνετε υπόψη σας τις διαστάσεις των λειαντικών εργα-
λείων. Η διάμετρος της τρύπας πρέπει να ταιριάζει στη φλάντζα
σύσφιξης. Μη χρησιμοποιήσετε προσαρμοστικά ή μειωτήρες.

Όταν χρησιμοποιείτε διαμαντόδισκους κοπής πρέπει να φροντί-
ζετε, το βέλος ένδειξης της φοράς περιστροφής επάνω στο δια-
μαντόδισκο κοπής να ταιριάζει με τη φορά περιστροφής του
ηλεκτρικού εργαλείου (βλέπε το βέλος ένδειξης της φοράς πε-
ριστροφής επάνω στην κεφαλή του συμπλέκτη).

Η σειρά της συναρμολόγησης φαίνεται στη σελίδα γραφικών.

Για να στερεώσετε το δίσκο λείανσης και κοπής βιδώστε πρώτα
το παξιμάδι σύσφιξης

9

 και σφίξτε το με το γαντζόκλειδο, βλέπε

κεφάλαιο «Παξιμάδι ταχυσύσφιξης».



Μετά τη συναρμολόγηση του λειαντικού εργαλείου και
πριν θέσετε το ηλεκτρικό εργαλείο σε λειτουργία να βε-
βαιώνεστε ότι το λειαντικό εργαλείο είναι συναρμολο-
γημένο σωστά και μπορεί να περιστρέφεται ελεύθερα.
Να βεβαιώνεστε επίσης ότι το λειαντικό εργαλείο δεν
αγγίζει τον προφυλακτήρα ή άλλα εξαρτήματα.

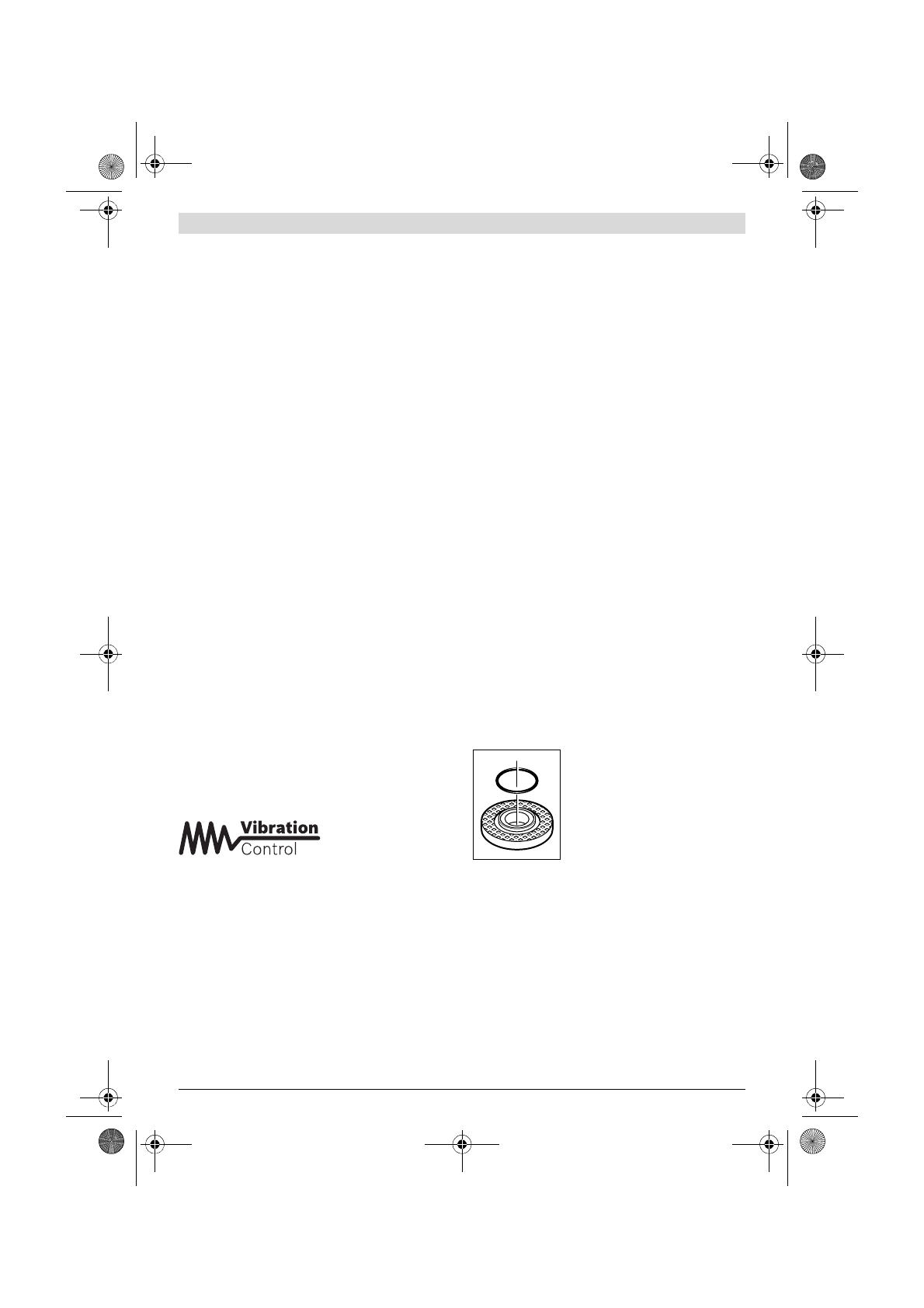

Στο περιλαίμιο που βρίσκεται στη φλά-
ντζα υποδοχής

7

 έχει τοποθετηθεί ένα

πλαστικό εξάρτημα (δακτύλιος O).

Όταν

ο δακτύλιος O λείπει ή όταν είναι χα-
λασμένος,

 τότε, πριν την περεταίρω

χρήση, πρέπει να αντικατασταθεί οπωσ-
δήποτε η φλάντζα υποδοχής

7

.

Ριπιδοειδής δίσκος λείανσης



Για να την εργασία με το ριπιδοειδή δίσκο λείανσης πρέ-
πει να συναρμολογείτε πάντοτε τον προφυλακτήρα χε-
ριού 18.

Ελαστικός δίσκος λείανσης



Για να την εργασία με τον ελαστικό δίσκο λείανσης 20
πρέπει να συναρμολογείτε πάντοτε τον προφυλακτήρα
χεριού 18.

Η σειρά της συναρμολόγησης φαίνεται στη σελίδα γραφικών.

Πριν τη συναρμολόγηση του ελαστικού δίσκου λείανσης

20

πρέπει να τοποθετήσετε τις δυο ροδέλες απόστασης

19

 στον

άξονα

4

.
