 | Português

1 609 929 R00 | (21.4.08)

Bosch Power Tools

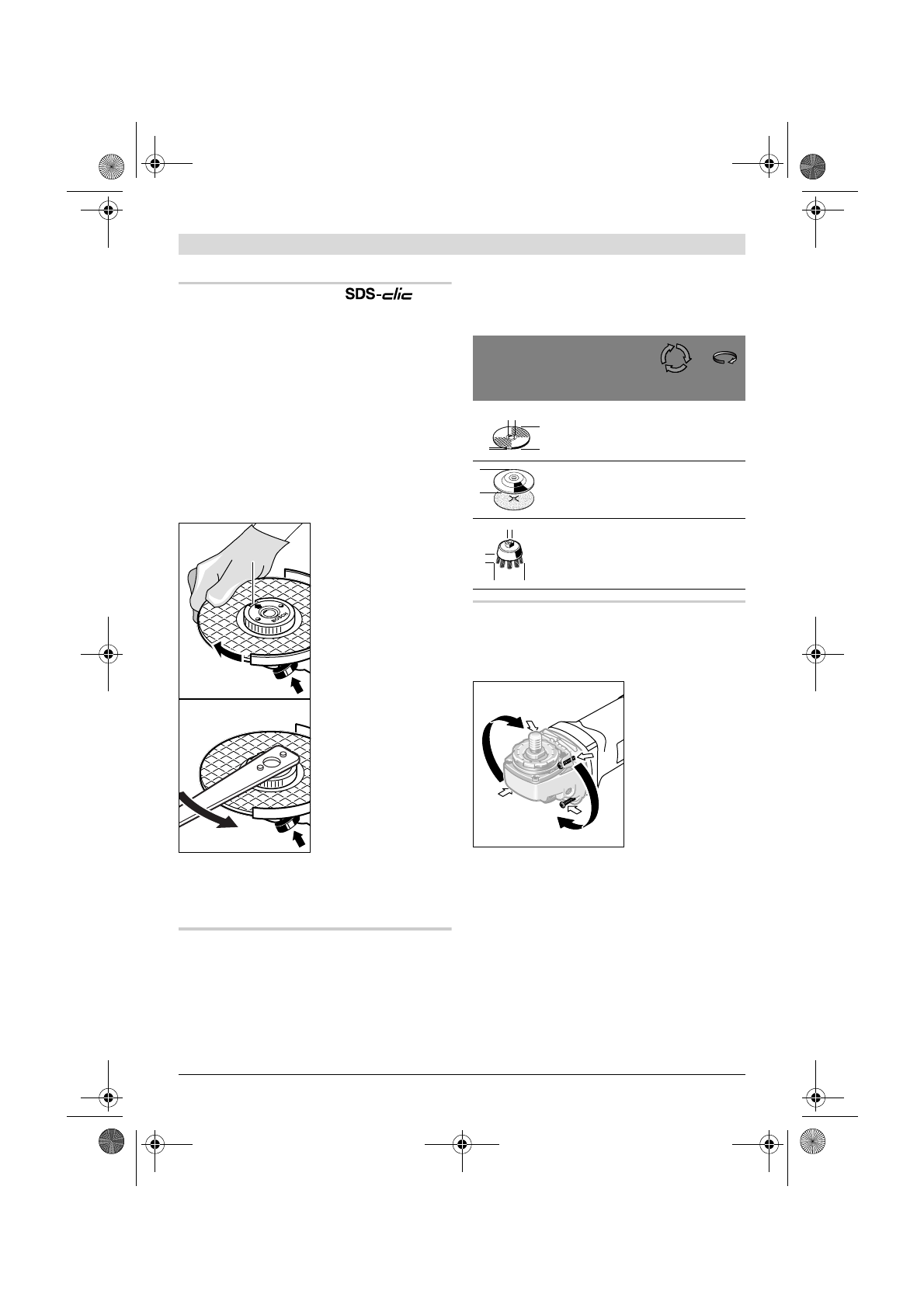

Porca de aperto rápido

Para substituir facilmente as ferramentas abra-
sivas sem ter que utilizar outras ferramentas,
poderá utilizar, em vez da porca de aperto

10

, a

porca de aperto rápido

11

.

f

A porca de aperto rápido 11 só deve ser uti-
lizada para discos abrasivos ou para discos
de corte.

Só utilizar uma porca de aperto 11 que esteja
em perfeito estado e sem danos.
Ao atarraxar, observe que o lado da porca de
aperto rápido com a legenda 11 não mostre pa-
ra o disco abrasivo; a seta deve mostrar para a
marca de índice 22.

Premir a tecla de blo-
queio do veio

2

 para

imobilizar o veio de
rectificação. Girar o
disco abrasivo forte-
mente no sentido dos
ponteiros do relógio
para apertar a porca de
aperto rápido.

Uma porca de aperto
rápido atarraxada de
forma correcta pode
ser solta com a mão;
basta girar o anel serri-
lhado no sentido con-
trário dos ponteiros do
relógio.

Jamais soltar uma
porca de aperto rápi-
do com um alicate,

mesmo se estiver presa, mas utilizar a chave
de dois furos.

 Aplicar a chave de dois furos co-

mo indicado na figura.

Ferramentas abrasivas admissíveis

Podem ser utilizadas todas as ferramentas abra-
sivas mencionadas nesta instrução de serviço.
O número de rotação admissível [min

-1

] ou a ve-

locidade circunferencial [m/s] das ferramentas
abrasivas utilizadas deve corresponder às indi-
cações contidas na tabela abaixo.

Observe portanto o

número de rotação ou a ve-

locidade circunferencial

 admissível como indi-

cado na etiqueta da ferramenta abrasiva.

Girar o cabeçote de engrenagens

f

Antes de todos trabalhos na ferramenta
eléctrica deverá puxar a ficha de rede da to-
mada.

O cabeçote de en-
grenagens pode ser
girado em passos
de 90 ° . Desta for-
ma é possível colo-
car o interruptor de
ligar-desligar numa
posição mais propí-
cia para certos tra-
balhos especiais,
p. ex. para traba-
lhos de corte com a

capa de aspiração com carril de guia

20

/coluna

para corte ou para esquerdinos.
Desatarraxar completamente os 4 parafusos.
Deslocar o cabeçote de engrenagens cuidadosa-
mente,

e sem retirar da carcaça

, para a nova po-

sição. Reapertar os 4 parafusos.

22

máx

[mm]

[mm]

D

b

d

[min

-1

] [m/s]

115
125

6
6

22,2
22,2

7 500
7 500

55
55

115
125

–
–

–
–

7 500
7 500

55
55

75

30 M 14

7 500

45

b

d

D

D

D

b

d
