Česky

1 609 929 R00 | (21.4.08)

Bosch Power Tools

Lamelový brusný kotouč

f

Pro práce s lamelovým brusným kotoučem
namontujte vždy ochranu ruky 15.

Pryžový brusný talíř

f

Pro práce s pryžovým brusným talířem 16
namontujte vždy ochranu ruky 15.

Pořadí montáže je patrné na straně grafiky.

Našroubujte kruhovou matici

18

 a utáhněte ji

klíčem se dvěma čepy.

Hrncový kartáč/kotoučový kartáč

f

Pro práce s hrncovým kartáčem nebo
kotoučovým kartáčem namontujte vždy
ochranu ruky 15.

Pořadí montáže je patrné na straně grafiky.

Hrncový kartáč/kotoučový kartáč se musí nechat
našroubovat tak daleko na brusné vřeteno, aby
pevně přiléhal na přírubě brusného vřetene na
konec závitu. Hrncový kartáč/kotoučový kartáč
pevně utáhněte stranovým klíčem.

Rychloupínací matice

K snadné výměně brusných nástrojů bez použití
dalších nástrojů můžete místo upínací matice

10

použít rychloupínací matici

11

.

f

Rychloupínací matice 11 smí být použita jen
pro brusné nebo dělící kotouče.

Použijte pouze bezvadnou, nepoškozenou
rychloupínací matici 11.

Při našroubování dbejte na to, aby popsaná
strana rychloupínací matice 11 neukazovala k
brusnému kotouči; šipka musí ukazovat na
indexovou značku 22.

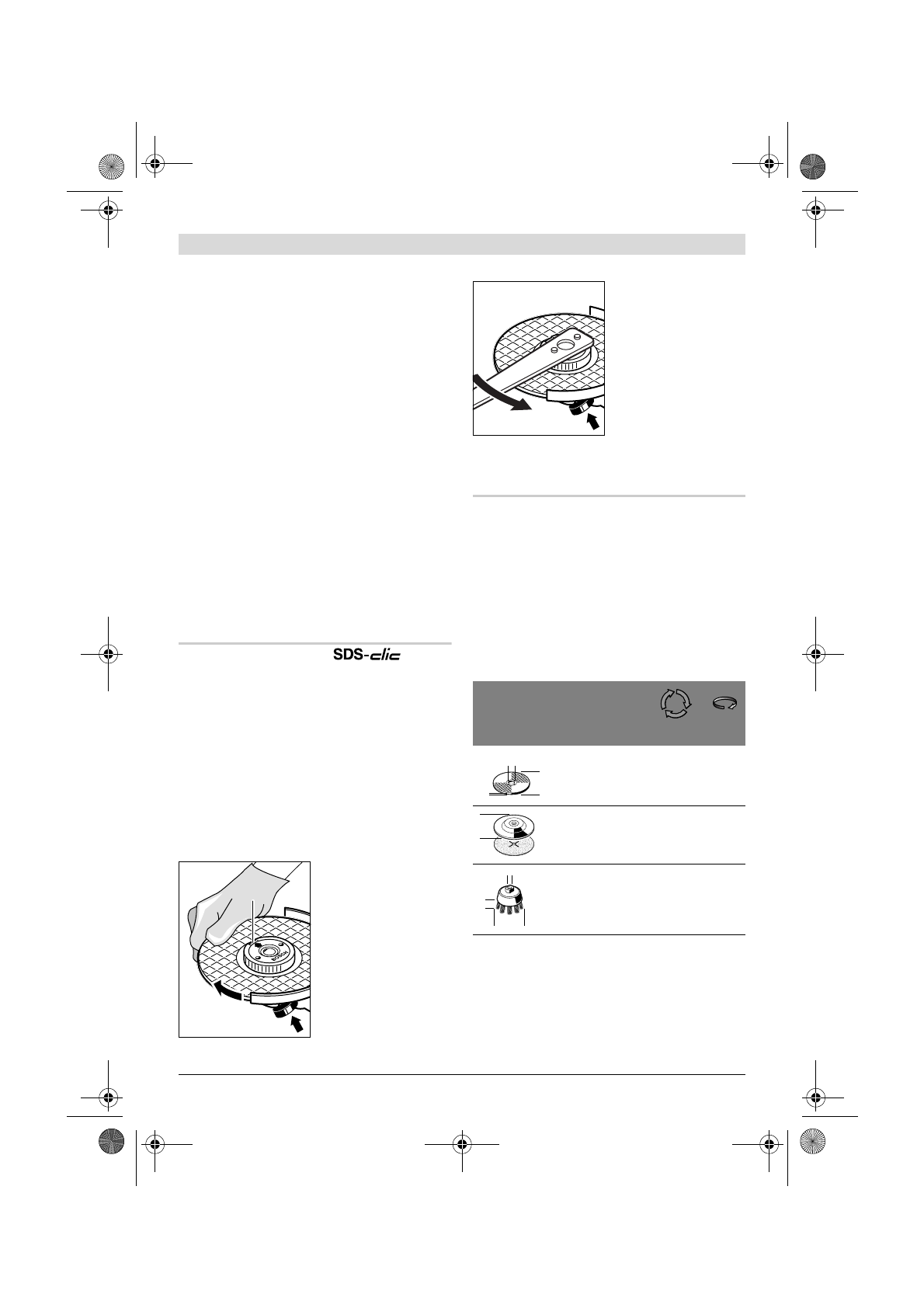

Stlačte aretační
tlačítko vřetene

2

, aby

se brusné vřeteno
zajistilo. Pro pevné
utažení rychloupínací
matice otočte brusný
kotouč silou ve směru
hodinových ručiček.

Řádně upevněnou,
nepoškozenou
rychloupínací matici
můžete uvolnit rukou
otáčením rýhovaného
kroužku proti směru
hodinových ručiček.

Pevně usazenou
rychloupínací matici
nikdy neuvolňujte
pomocí kleští, nýbrž

použijte klíč se dvěma čepy.

 Klíč se dvěma čepy

nasaďte jak je zobrazeno na obrázku.

Dovolené brusné nástroje

Můžete používat všechny v tomto návodu k
obsluze uvedené brusné nástroje.

Dovolený počet otáček [min

-1

] resp. obvodová

rychlost [m/s] použitých brusných nástrojů musí
minimálně odpovídat údajům v následující
tabulce.

Dbejte proto dovoleného

počtu otáček resp.

obvodové rychlosti

 na etiketě brusného

nástroje.

22

max.

[mm]

[mm]

D

b

d

[min

-1

]

[m/s]

115
125

6
6

22,2
22,2

7 500
7 500

55
55

115
125

–
–

–
–

7 500
7 500

55
55

75

30

M 14

7 500

45

b

d

D

D

D

b

d
