Русский

 |

251

Bosch Power Tools

1 609 929 R00 | (21.4.08)

Заявление о соответствии

С полной ответственностью мы заявляем, что
описанный в разделе «Технические данные»
продукт соответствует нижеследующим
стандартам или нормативным документам:
EН 60745 согласно положениям Директив
2004/108/ЕС, 98/37/EС (до 28.12.2009),
2006/42/EС (начиная с 29.12.2009).

Техническая документация хранится у:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen

29.11.2007, Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Сборка

Установка защитных устройств

f

До начала работ по обслуживанию и на-
стройке электроинструмента отсоеди-
няйте вилку шнура сети от штепсельной
розетки.

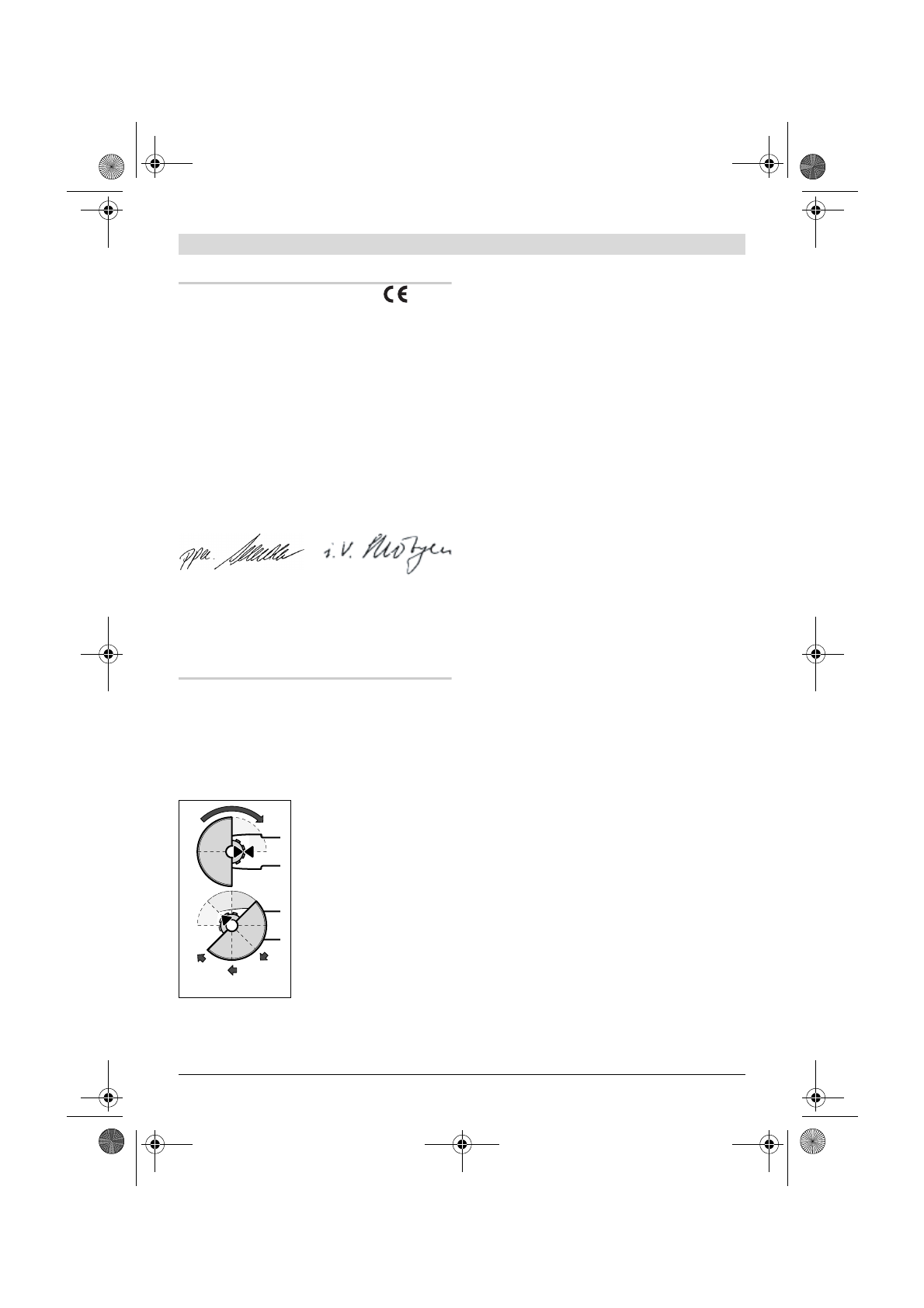

Защитный кожух для шлифования

Насадите защитный
кожух

12

 на шейку

шпинделя согласно
рисунку. Треугольные
метки защитного кожуха
должны совпадать с
соответствующими
метками на головке
редуктора.

Напрессуйте защитный
кожух

12

 на шейку

шпинделя до упора
буртика защитного
кожуха во фланец

электроинструмент и поверните его до
слышимого фиксирования.

Установите защитный кожух

12

 в соответствии

с требованиями рабочего процесса. Для этого
нажмите на рычаг открытия

1

 наверх и

поверните защитный кожух

12

 в желаемое

положение.

f

Установите защитный кожух 12 так, чтобы
исключался выброс искр в направление
оператора.

f

Защитный кожух 12 должен поддаваться
повороту только после задействования
рычага открытия 1! В противном случая
электроинструмент нельзя больше
использовать и он должен быть передан
сервисной службе.

Указание:

 Кулачки кодирования

12

гарантируют установку только подходящего к
электроинструменту защитного кожуха.

Защитный кожух для отрезания

f

Всегда для отрезных работ по металлу
применяйте защитный кожух для
отрезания 13.

f

Всегда для отрезных работ по камню
применяйте защитный кожух для
отрезания с направляющими салазками
20.

Защитный кожух для отрезания

13

монтируется также как и защитный кожух для
шлифования

12

.

Вытяжной колпак для шлифования

Для шлифования без пыли слоев краски, лаков
и пластмасс с помощью твердосплавного
чашечного шлифовального круга

9

 или с

резиновой шлифовальной тарелкой

16

 со

шлифовальным листом

17

 Вы можете

использовать отсасывающий колпак

7

.

Отсасывающий колпак

7

 не пригоден при

обработке металла.

К отсасывающему колпаку

7

 можно

присоединить подходящий пылесос фирмы
Bosch.

Отсасывающий колпак

7

 устанавливается как

и защитный кожух

12

. Венец щеток может быть

заменен.

Dr. Egbert Schneider
Senior Vice President
Engineering

Dr. Eckerhard Strötgen
Head of Product
Certification
