Polski

1 609 929 R00 | (21.4.08)

Bosch Power Tools

Używając diamentowych tarcz tnących, należy
zwrócić uwagę, by strzałka wskazująca
kierunek, umieszczona na tarczy odpowiadała
kierunkowi obrotów elektronarzędzia (por.
strzałkę wskazującą kierunek obrotu,
umieszczoną na głowicy elektronarzędzia).

Kolejność montażu ukazana jest na stronach
graficznych.

Aby zamontować tarczę szlifierską lub tnącą,
należy odkręcić nakrętkę mocującą

10

, a

następnie zamocować ją za pomocą klucza
dwutrzpieniowego, zob. rozdział

„

Nakrętka

szybkomocująca

“

.

f

Po zamontowaniu narzędzia szlifierskiego,
a przed uruchomieniem szlifierki należy
sprawdzić, czy narzędzie szlifierskie jest
właściwie zamocowane i czy może się
swobodnie obracać. Upewnić się, czy
narzędzie szlifierskie nie zahacza o
pokrywę ochronną lub o inny element
elektronarzędzia.

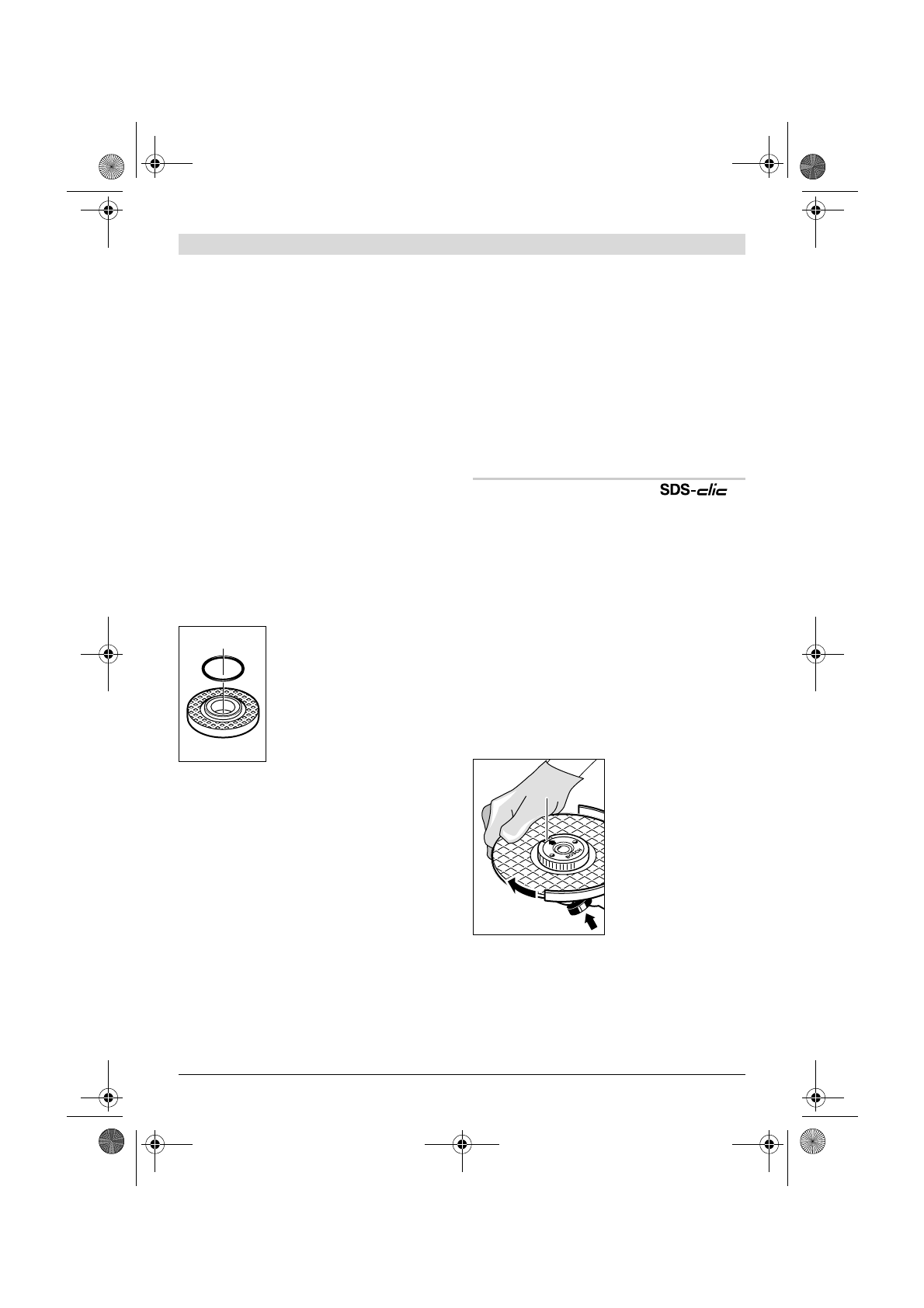

W kołnierzu oporowym

8

znajduje się plastikowa
uszczelka (o-ring).

Jeżeli

uszczelka ta nie znajduje się
na swoim miejscu, lub jest
uszkodzona,

 należy ją

koniecznie

–

 jeszcze przed

montażem kołnierza

8

–

wymienić lub wstawić nową
(nr kat. 1 600 210 039).

Ściernica wachlarzowa

f

Do pracy przy użyciu ściernicy
wachlarzowej należy zawsze montować
osłonę rąk 15.

Tarcza gumowa

f

Do pracy przy użyciu gumowego talerza
szlifierskiego 16 należy zawsze montować
osłonę rąk 15.

Kolejność montażu ukazana jest na stronach
graficznych.

Nałożyć nakrętkę okrągłą

18

 i dokręcić ją klu-

czem dwutrzpieniowym.

Szczotka garnkowa/Szczotka tarczowa

f

Do pracy przy użyciu szczotki należy
zawsze montować osłonę rąk 15.

Kolejność montażu ukazana jest na stronach
graficznych.

Szczotkę garnkową/szczotkę tarczową należy
nasunąć na wrzeciono szlifierki tak głęboko, by
ściśle przylegała do kołnierza znajdującego się
na końcu wrzeciona. Szczotkę
garnkową/tarczową należy dokręcić kluczem
widełkowym.

Nakrętka szybkomocująca

Aby uprościć montaż narzędzi szlifierskich
i wyelimnować stosowanie dodatkowych narzę-
dzi (kluczy), można zamiast zwykłej nakrętki
mocującej

10

 zastosować nakrętkę szybkomo-

cującą

11

.

f

Nakrętkę szybkomocującą 11 wolno
stosować tylko do mocowania tarcz
szlifierskich i tnących.

Stosowana nakrętka szybkomocująca 11 musi
być w nienagannym stanie technicznym.

W czasie montażu należy zwrócić uwagę, by ta
strona nakrętki szybkomocującej 11, na której
znajduje się napis nie była skierowana w
stronę tarczy szlifierskiej; strzałka musi
pokrywać się ze wskaźnikiem 22.

Ustalić położenie
wrzeciona za pomocą
przycisku blokady

2

.

Nakrętkę szybkomocu-
jącą dociągnąć, mocno
przekręcając tarczę
szlifierską w kierunku
zgodnym z ruchem
wskazówek zegara.

22
