Sugkåpa för slipning

För uppsamling av dammet vid slipning av färg,
lack och plast med hårdmetallkoppskivor

9

 eller

gummisliprondeller

16

 med slippapper

17

 kan

utsugningshuven

7

 användas. Utsugningshuven

7

 får inte användas vid bearbetning av metall.

Till utsugningshuven

7

 kan en lämplig Bosch

dammsugare anslutas.
Utsugningshuven

7

 är monterad som spräng-

skyddet

12

. Borstkransen kan bytas ut.

Stödhandtag

f

Använd alltid elverktyget med stödhandtag
5.

Skruva fast stödhandtaget

5

 i relation till arbets-

sätt till höger eller vänster om växelhuset.

Vibrationsdämpande stödhantag

Det vibrationsdämpande stödhandtaget medger
ett bekvämt och säkert arbete med låga vibratio-
ner.

f

Tilläggshandtaget får inte förändras.

Ett skadat stödhandtag får inte längre använ-
das.

Handskydd

f

För arbeten med gummisliprondellen 16 el-
ler med koppborste/skivborste/lamellslip-
skiva skall alltid handskyddet 15 monteras.

Fäst handskyddet

15

 med stödhandtaget

5

.

Montering av slipverktyg

f

Dra stickproppen ur nätuttaget innan arbe-
ten utförs på elverktyget.

f

Slip- och kapskivorna blir under arbetet
mycket heta; berör inte dessa innan de sval-
nat.

Rengör slipspindeln

6

 och alla delar som skall

monteras.
Tryck för fastspänning och lossning av slipverk-
tyg spindellåsknappen

2

 för blockering av slip-

spindeln.

f

Tryck ned spindellåsknappen endast när
slipspindeln står stilla.

I annat fall kan el-

verktyget skadas.

Slip-/kapskiva

Beakta slipverktygens dimensioner. Centrumhå-
let måste passa till stödflänsen. Använd inte re-
ducerstycken eller adapter.
Kontrollera vid användning av diamantkapskivor
att rotationspilen på diamantkapskivan och el-
verktygets rotation överensstämmer (se rota-
tionspil på växelhuset).
Ordningsföljden vid montering visas på grafiksidan.
För infästning av slip-/kapskivan skruva upp
spännmuttern

10

 och dra sedan fast den med

tvåstiftsnyckeln, se avsnittet
”

Snabbspännmutter

”.

f

Kontrollera efter montering och före start
av slipverktyget att det monterats på rätt
sätt och kan rotera fritt. Kontrollera att slip-
verktyget inte berör sprängskyddet eller
andra delar.

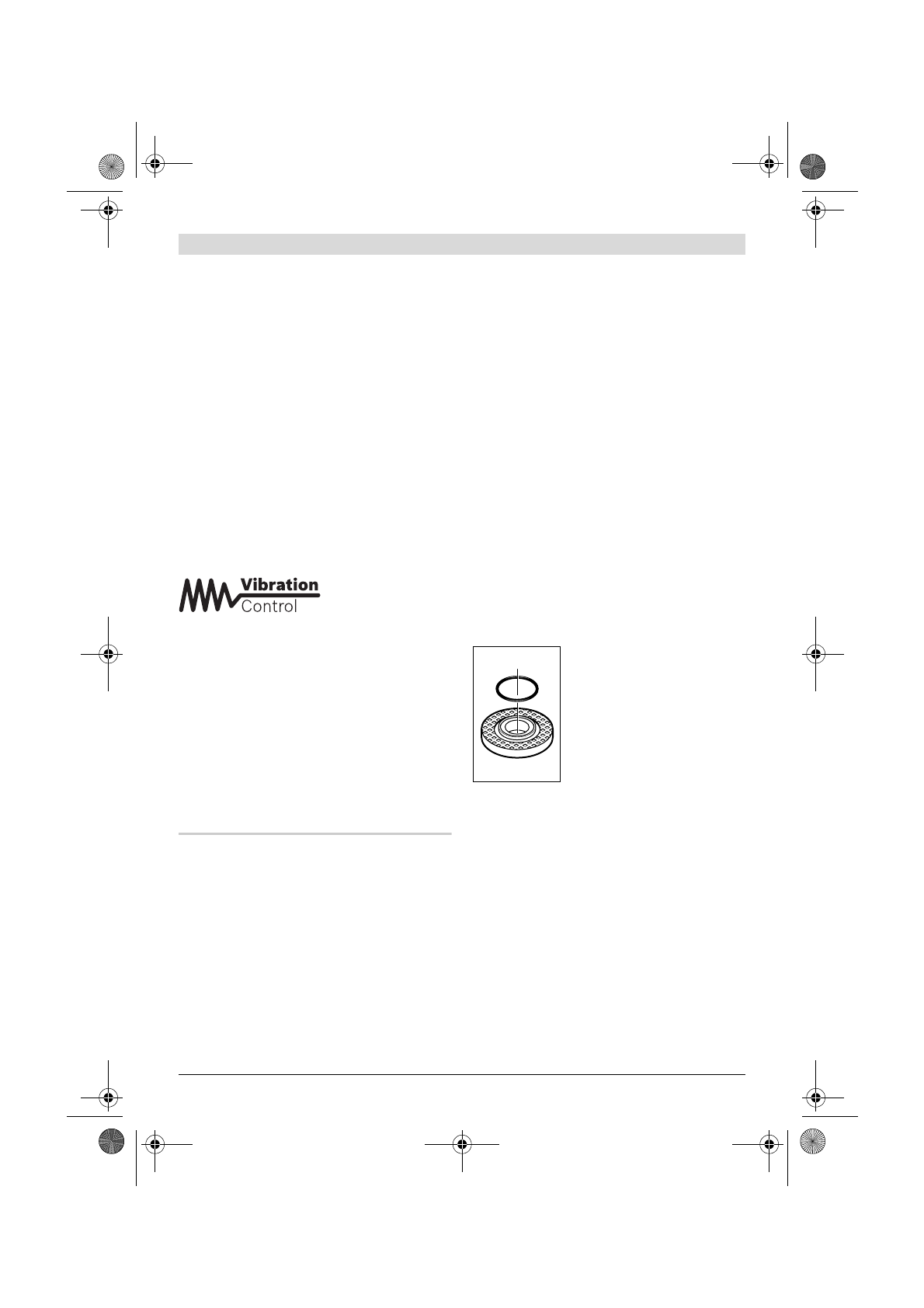

I stödflänsen

8

 finns kring cen-

treransatsen en plastdel
(O-ring) insatt.

Om O-ringen

saknas eller är skadad

 måste

måste den ovillkorligen ersät-
tas (objektnummer
1 600 210 039) innan stödflän-
sen

8

 monteras.

Lamellslipskiva

f

För arbeten med lamellslipskiva ska hand-
skyddet 15 monteras.

Gummisliprondell

f

För arbeten med gummisliprondell 16 ska
handskyddet 15 monteras.

Ordningsföljden vid montering visas på grafiksi-
dan.
Skruva på rundmuttern

18

 och dra fast med två-

stiftsnyckeln.
