 Français |

43

Bosch Power Tools

1 609 929 R00 | (21.4.08)

Disque de meulage/à tronçonner

Faites attention aux dimensions des outils de
ponçage. L’alésage du disque doit correspondre
à la bride de fixation. N’ utilisez pas d’adapta-
teur ni de raccord de réduction.
Lors de l’utilisation de disques à tronçonner dia-
mantés, veillez à ce que la flèche indiquant le
sens de rotation et qui se trouve sur le disque de
tronçonnage diamanté coïncide avec le sens de
rotation de l’outil électroportatif (voir la flèche
indiquant le sens de rotation et qui se trouve sur
la tête d’engrenage).
L’ordre du montage est indiqué sur la page des
graphiques.
Pour fixer le disque de meulage/à tronçonner,
desserrez l’écrou de serrage

10

 et serrez-le à

l’aide de la clé à ergots, voir chapitre «

Ecrou de

serrage rapide

».

f

Après avoir monté l’outil de ponçage et
avant de mettre l’appareil en fonctionne-
ment, contrôlez si l’outil est correctement
monté et s’il peut tourner librement. Assu-
rez-vous que l’outil de ponçage ne frôle pas
le carter de protection ni d’autres élé-
ments.

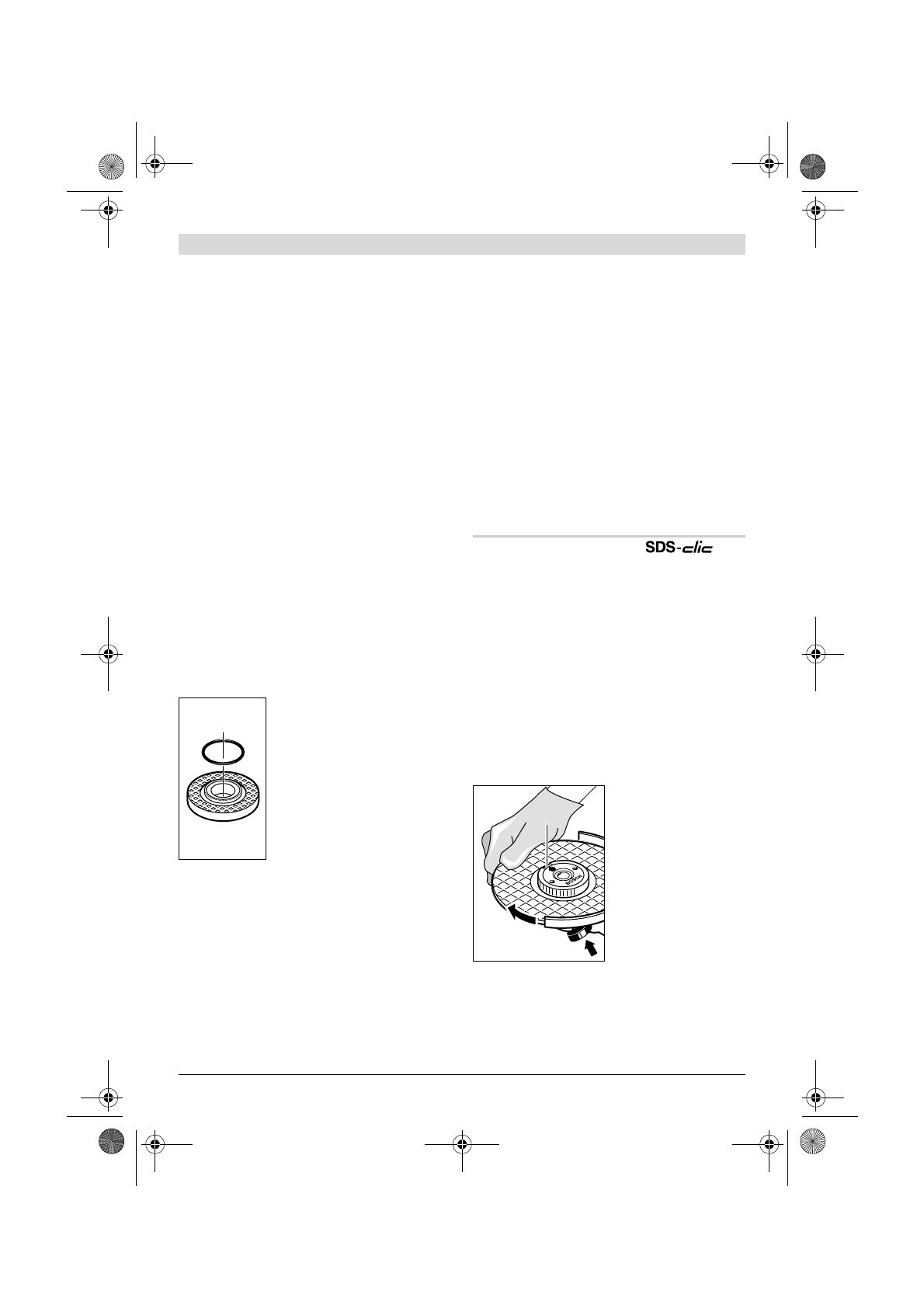

Dans la bride de fixation

8

, il y

a une pièce en matière plasti-
que (rondelle élastique) se
trouvant autour de l’ergot de
centrage.

Au cas où cette ron-

delle élastique ferait défaut
ou qu’elle serait endomma-
gée,

 il faut absolument la rem-

placer (Référence
1 600 210 039) avant de mon-
ter la bride de fixation

8

.

Plateau à lamelles

f

Lors de travaux avec le plateau à lamelles,
montez toujours le protège-main 15.

Plateau de ponçage en caoutchouc

f

Lors de travaux avec le plateau de ponçage
en caoutchouc 16, montez toujours le protè-
ge-main 15.

L’ordre du montage est indiqué sur la page des
graphiques.

Montez l’écrou cylindrique

18

 et serrez-le à

l’aide de la clé à ergots.

Brosse boisseau/brosse circulaire

f

Lors de travaux avec la brosse boisseau ou
la brosse circulaire, montez toujours le pro-
tège-main 15.

L’ordre du montage est indiqué sur la page des
graphiques.
Vissez la brosse boisseau/la brosse circulaire
sur la broche de ponçage de façon à ce qu’elle
repose fermement sur la bride se trouvant au
bout du filet de la broche. Serrez la brosse bois-
seau/la brosse circulaire à l’aide d’une clé à
fourche.

Ecrou de serrage rapide

Pour permettre un remplacement facile de
l’outil de ponçage sans utilisation d’autres
outils, il est possible d’utiliser l’écrou de serrage
rapide

11

 au lieu de l’écrou de serrage

10

.

f

L’écrou de serrage rapide 11 ne doit être
utilisé qu’avec les disques de meulage et de
dégrossissage.

N’utilisez qu’un écrou de serrage rapide 11 en
parfait état.
Lors du vissage, veillez à ce que la face impri-
mée de l’écrou de serrage rapide 11 ne soit pas
dirigée vers la meule; la flèche doit être dirigée
vers la marque 22.

Afin de bloquer la bro-
che de ponçage, ap-
puyez sur la touche de
blocage de la broche

2

.

Afin de serrer l’écrou
de serrage rapide,
tournez fortement la
meule dans le sens des
aiguilles d’une montre.

22
