252

 |

Русский

1 609 929 R00 | (21.4.08)

Bosch Power Tools

Дополнительная рукоятка

f

Применяйте Ваш электроинструмент
только с дополнительной рукояткой 5.

Привинтите дополнительную рукоятку

5

справа или слева от редукторной головки в
зависимости от способа работы.

Виброгасящая дополнительная рукоятка

Виброгасящая дополнительная рукоятка
уменьшает уровень вибрации и обеспечивает
этим более комфортную работу.

f

Не проводите никаких изменений
дополнительной рукоятки.

Не пользуйтесь поврежденной
дополнительной рукояткой.

Защитный щиток руки

f

Для работ с резиновой шлифовальной
тарелкой 16 или с чашечной и дисковой
щеткой, или с лепестковым
шлифовальным кругом устанавливайте
защитный щиток для руки 15.

Закрепляйте защитный щиток

15

дополнительной рукояткой

5

.

Установка шлифовальных
инструментов

f

До начала работ по обслуживанию и на-
стройке электроинструмента отсоеди-
няйте вилку шнура сети от штепсельной
розетки.

f

При работе шлифовальные и отрезные
круги сильно нагреваются, не
прикасайтесь к ним пока они не остынут.

Очищайте шлифовальный шпиндель

6

 и все

монтируемые части.

Перед зажатием и отвинчивание
шлифовального инструмента задействуйте
кнопку блокировки шпинделя

2

 для его

фиксирования.

f

Нажимайте на кнопку блокировки шпин-
деля только при остановленном шпин-
деле!

В противном случае электроинстру-

мент может быть поврежден.

Шлифовальный круг/oтрезной круг

Учитывайте размеры шлифовальных
инструментов. Диаметр посадочного
отверстия должен соответствовать
посадочному фланцу. Не применяйте
переходников или адаптеров.

При применении алмазных отрезных кругов
следите за тем, чтобы стрелка направления
вращения на алмазном отрезном круге
соответствовала направлению вращения
электроинструмента (см. стрелку на
редукторной головке).

Последовательность монтаже показана на
странице иллюстраций.

Для крепления шлифовального/отрезного
круга навинтите зажимную гайку

10

 и затяните

ее ключом для круглых гаек с 2-мя торцовыми
отверстиями, см. раздел «

Быстрозажимная

гайка

».

f

После монтажа шлифовального
инструмента проверьте перед
включением правильность монтажа и
свободное вращение инструмента.
Проверьте свободное вращение
шлифовального инструмента без
шлифования за защитный кожух или
другие части.

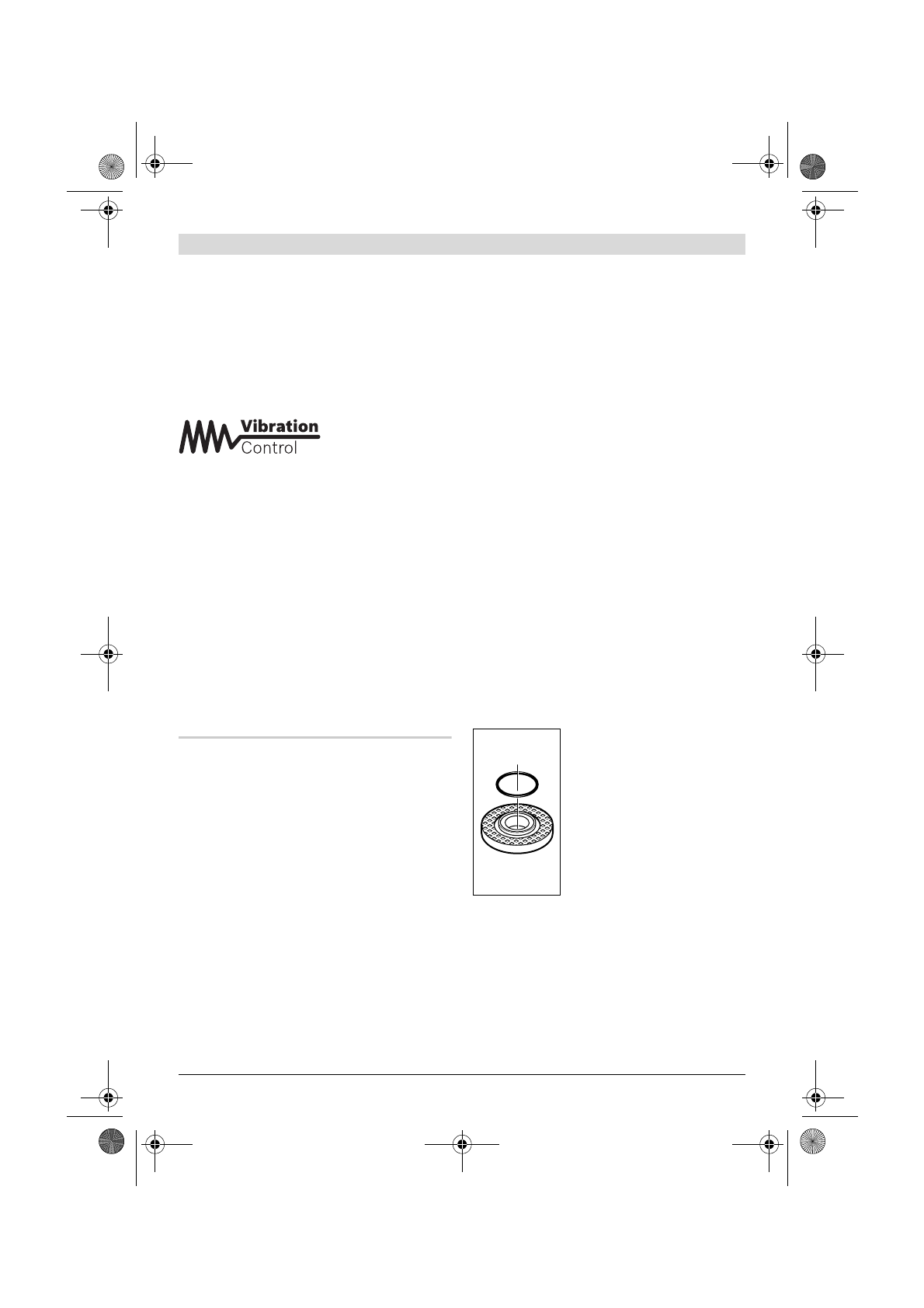

В посадочный фланец

8

вставлена вокруг буртика
центрирования пластмассо-
вая деталь (круглое кольцо).

Если кольцо отсутствует или
повреждено,

 то его следует

обязательно установить или
заменить (предметный №
1 600 210 039) перед монта-
жом посадочного фланца

8

.

Лепестковый шлифовальный круг

f

Для работ с веерным шлифовальным
кругом всегда устанавливайте защиту
руки 15.

Резиновая шлифовальная тарелка

f

Для работ с резиновой шлифовальной
тарелкой 16 всегда устанавливайте
защиту руки 15.
