Українська

1 609 929 R00 | (21.4.08)

Bosch Power Tools

Для закріплення шліфувального/відрізного
круга накрутіть затискну гайку

10

 і закрутіть її

за допомогою гайкового ключа, див. розділ
«

Швидкозатискна гайка

».

f

Після монтажу шліфувального
інструмента, перш ніж вмикати прилад,
перевірте, чи правильно монтований
шліфувальний інструмент і чи вільно він
може обертатися. Впевніться, що
шліфувальний інструмент не зачіпає
захисний кожух або інші деталі.

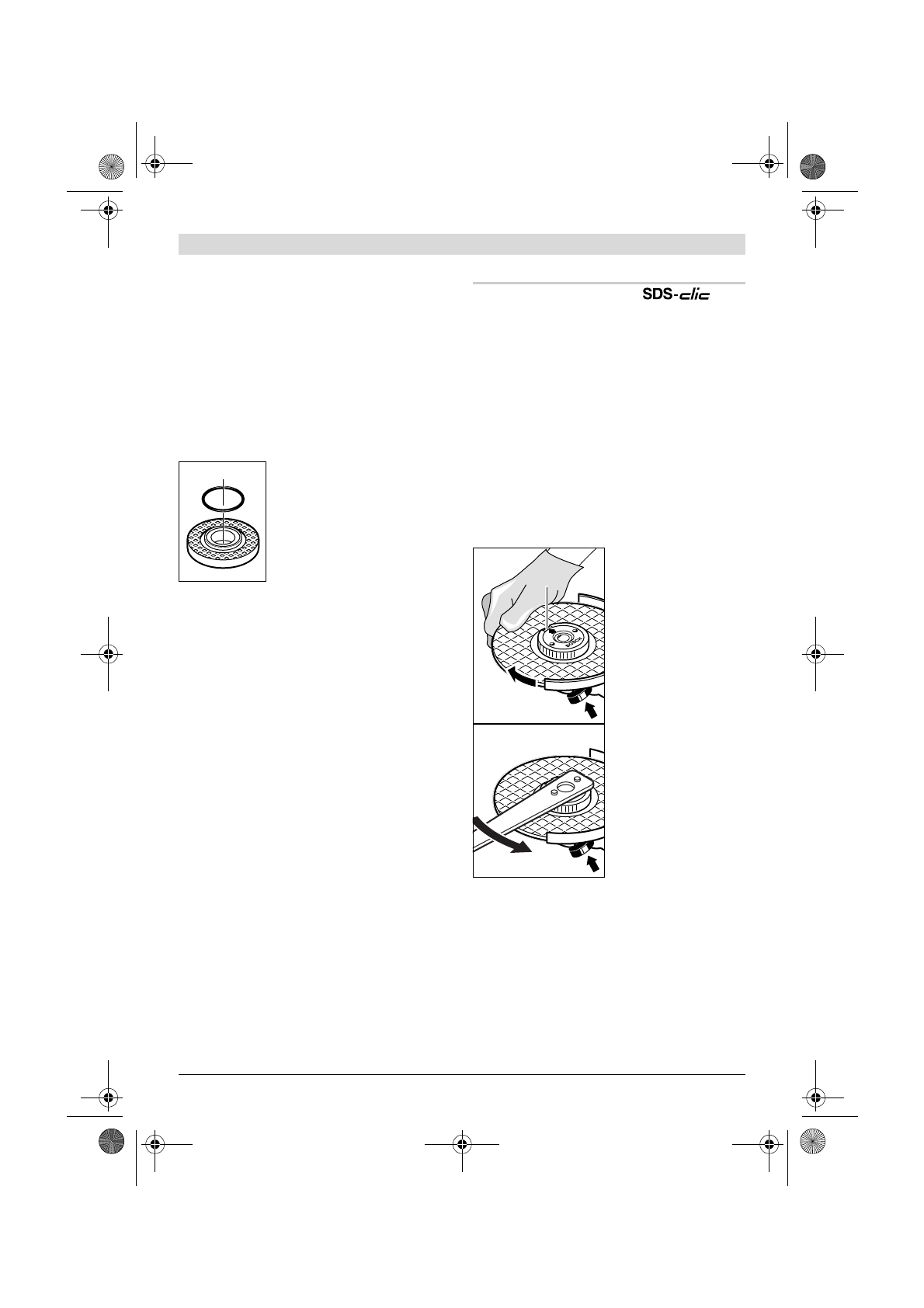

В опорному фланці

8

 на

центруючому пояску знахо-
диться пластмасова деталь
(кільце круглого перерізу).

Якщо кільця круглого
перерізу нема або якщо
воно пошкоджене,

 його

обов’язково треба поста-
вити/поміняти (товарний

номер 1 600 210 039), перш ніж монтувати
опорний фланець

8

.

Віялоподібний шліфувальний круг

f

Для роботи з віялоподібним кругом
завжди монтуйте захист для рук 15.

Гумовий тарілчаcтий шліфувальний круг

f

Для робіт з гумовим тарілчастим
шліфувальним кругом 16 завжди
монтуйте захист для рук 15.

Послідовність монтажу показана на сторінці з
малюнком.

Накрутіть круглу гайку

18

 і затягніть її

гайковим ключем.

Чашкова/дискова щітка

f

Для роботи з чашковою або дисковою
щіткою завжди монтуйте захист для рук
15.

Послідовність монтажу показана на сторінці з
малюнком.

Чашкову/дискову щітку треба накручувати на
шліфувальний шпиндель настільки, щоб вона
щільно прилягала до фланця шліфувального
шпинделя в кінці різьби. Затягніть
чашкову/дискову щітку гайковим ключем.

Швидкозатискна гайка

Для простої заміни шліфувального інструмента
без використання додаткових інструментів Ви
можете замість затискної гайки

10

 використо-

вувати швидкозатискну гайку

11

.

f

Швидкозатискну гайку 11 дозволяється
використовувати лише для шліфувальних
і відрізних кругів.

Використовуйте лише бездоганну,
непошкоджену швидкозатискну гайку 11.

При закручуванні слідкуйте за тим, щоб
маркірована сторона швидкозатискної гайки
11 не дивилася на шліфувальний круг;
стрілка повинна дивитися на індексну
позначку 22.

Натисніть на фіксатор
шпинделя

2

, щоб

зупинити
шліфувальний
шпиндель. Для
затягнення
швидкозатискної
гайки з силою
поверніть
шліфувальній круг за
стрілкою годинника.

Закріплену належним
чином, непошкоджену
швидкозатискну гайку
можна відпустити,
вручну повертаючи
кільце з накаткою
проти стрілки
годинника.

Ніколи не
відкручуйте
швидкозатискну

гайку, яка сидить дуже міцно, кліщами,
використовуйте гайковий ключ.

 Приставте

гайковий ключ, як показано на малюнку.
