 | Svenska

1 609 929 R00 | (21.4.08)

Bosch Power Tools

Koppborste/skivborste

f

För arbeten med koppborste eller skivbor-
ste ska handskyddet 15 monteras.

Ordningsföljden vid montering visas på grafiksi-
dan.
Koppborsten/skivborsten måste kunna skruvas
upp på slipspindeln så långt att den ligger sta-
digt an mot slipspindelflänsen vid ändan på slip-
spindelgängan. Spänn fast koppborsten/skiv-
borsten med fast skruvnyckel.

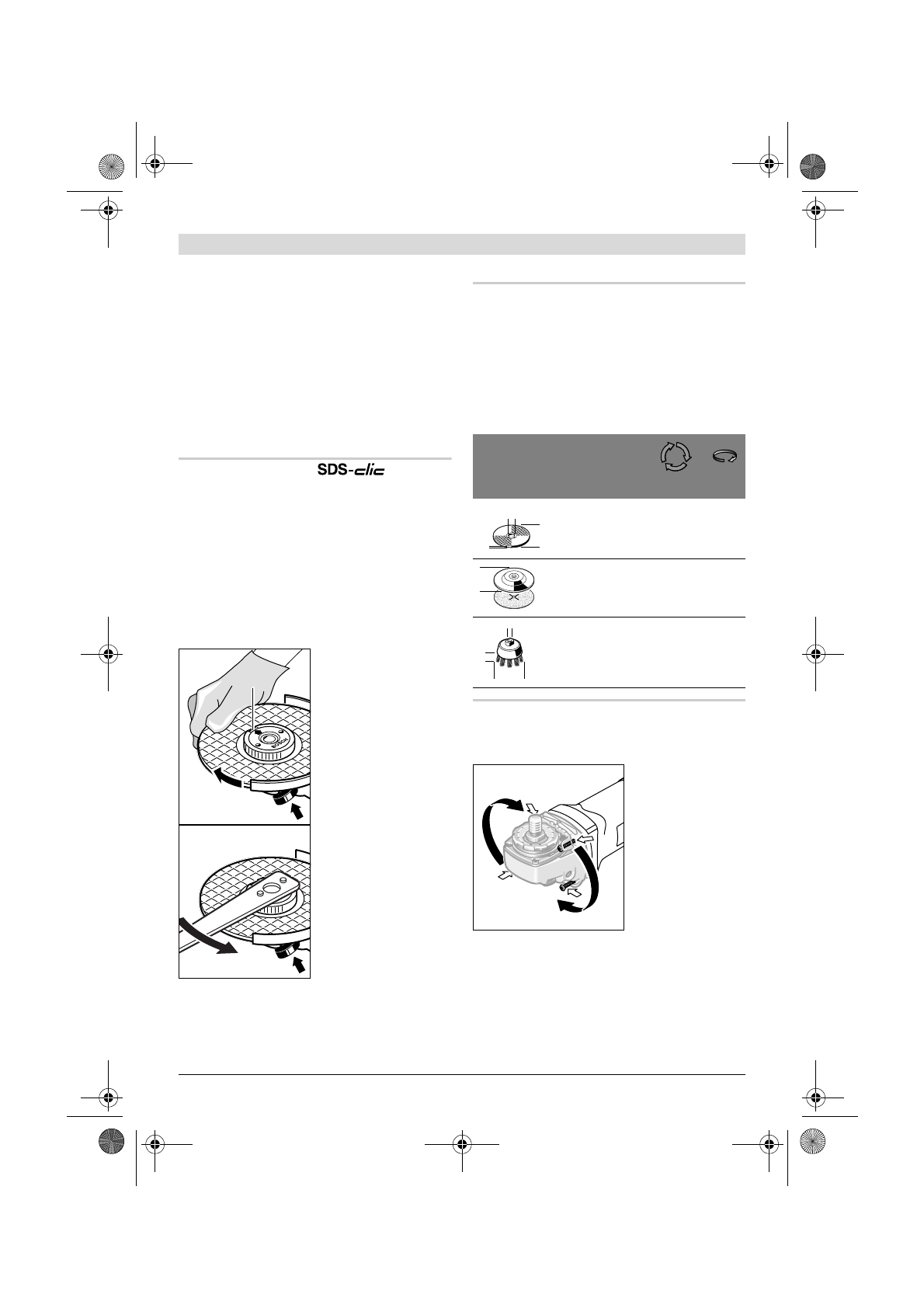

Snabbspännmutter

För snabbt och enkelt byte av slipverktyg utan
hjälp av verktyg kan i stället för spännmuttern

10

 snabbspännmuttern

11

 användas.

f

Snabbspännmuttern 11 får endast använ-
das för slip- och kapskivor.

Använd endast felfri, oskadad snabbspänn-
mutter 11.
Se vid påskruvning till att texten på snabb-
spännmuttern 11 inte ligger mot slipskivan; pi-
len måste vara riktad mot indexmärket 22.

Tryck på spindelns lås-
knapp

2

 för låsning av

slipspindeln. För åt-
dragning av snabb-
spännmuttern vrid slip-
skivan kraftigt medurs.

En ordentligt fastspänd
och oskadad snabb-
spännmutter kan för
hand s när den räfflade
ringen vrids moturs.

Lossa aldrig en hårtsit-
tande snabbspännmut-
ter med tång utan an-
vänd tvåstiftsnyckeln.

Lägg an tvåstiftsnyckeln
som bilden visar.

Tillåtna slipverktyg

Alla de slipverktyg som anges i denna bruksan-
visning kan användas.
Det tillåtna varvtalet [min

-1

] resp. periferihastig-

heten [m/s] hos använt slipverktyg måste minst
motsvara uppgifterna i tabellen nedan.
Beakta därför tillåtna

varvtal resp. periferihas-

tigheter

 på slipverktygets etikett.

Svängning av växelhuvudet

f

Dra stickproppen ur nätuttaget innan arbe-
ten utförs på elverktyget.

Du kan vrida växel-
huvudet i steg om
90 ° . Detta medger
att strömställaren
kan ställas i ett för
hanteringen gynn-
samt läge, t. ex. för
kapning med sug-
kåpa och styrslid

20

/kapslipbord el-

ler för vänsterhän-
ta.

Skruva helt bort de 4 skruvarna. Sväng växelhu-
vudet försiktigt

utan att ta bort det från huset

till önskat läge. Dra åter fast de 4 skruvarna.

22

max

[mm]

[mm]

D

b

d

[min

-1

] [m/s]

115
125

6
6

22,2
22,2

7 500
7 500

55
55

115
125

–
–

–
–

7 500
7 500

55
55

75

30 M 14

7 500

45

b

d

D

D

D

b

d
