f

Não efectuar quaisquer alterações no pu-
nho adicional.

Não continuar a utilizar um punho adicional da-
nificado.

Protecção para as mãos

f

Ao trabalhar com o prato abrasivo de borra-
cha 16 ou com a escova tipo tacho/escova
plana/disco abrasivo em forma de leque de-
verá sempre montar a protecção para as
mãos 15.

Fixar a protecção para as mãos

15

 com o punho

adicional

5

.

Montar ferramentas abrasivas

f

Antes de todos trabalhos na ferramenta
eléctrica deverá puxar a ficha de rede da to-
mada.

f

Os discos abrasivos e os discos de corte
tornam-se extremamente quentes durante
o trabalho; não toque neles antes que arre-
feçam.

Limpar o veio de rectificação

6

 e todas as peças

a serem montadas.
Premir a tecla de bloqueio do veio

2

 para pren-

der e soltar as ferramentas abrasivas e para imo-
bilizar o veio de rectificação.

f

Só accionar a tecla de bloqueio do veio com
o veio de rectificação parado.

Caso contrá-

rio é possível que a ferramenta eléctrica seja
danificada.

Disco abrasivo/de corte

Observe as dimensões das ferramentas abrasi-
vas. O diâmetro do furo deve ser do tamanho
certo para o flange de admissão. Não utilizar
adaptadores nem redutores.
Ao utilizar discos de corte diamantados deverá
assegurar-se de que a seta do sentido de rota-
ção sobre o disco de corte diamantado coincida
com o sentido de rotação da ferramenta eléctri-
ca (veja seta do sentido de rotação sobre o ca-
beçote de engrenagens).
A sequência de montagem está apresentada na
página de esquemas.

Para fixar o disco abrasivo/disco de corte deve-
rá atarraxar a porca de aperto

10

 e apertá-la

com a chave de dois furos, veja secção “

Porca de

aperto rápido

”.

f

Após montar a ferramenta abrasiva deverá
controlar, antes de ligar a ferramenta eléc-
trica, se a ferramenta abrasiva está monta-
da correctamente e se pode ser movimenta-
da livremente. Assegure-se de que a
ferramenta abrasiva não entre em contacto
com outras peças.

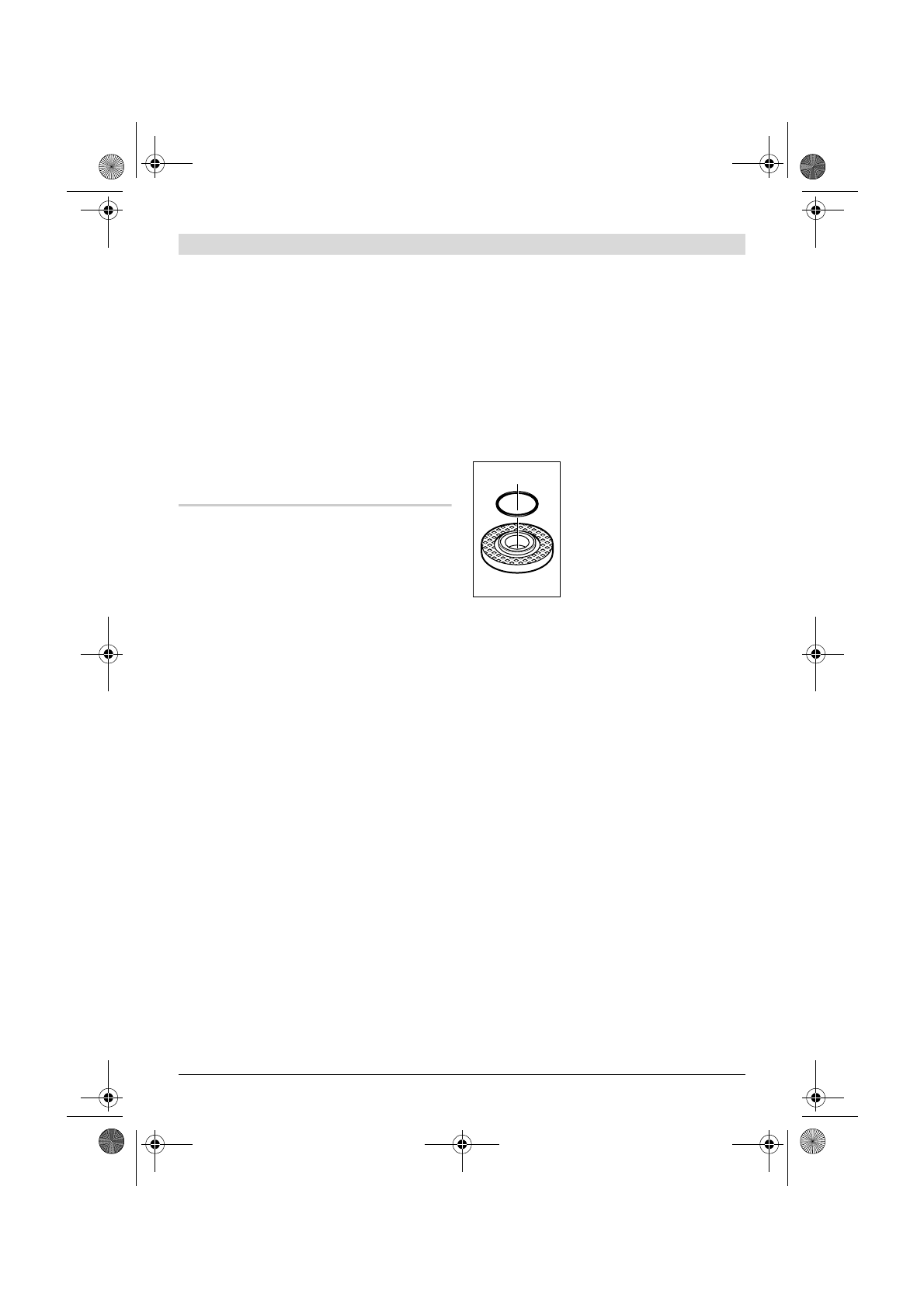

No flange de admissão

8

 en-

contra-se uma peça de plástico
(o-ring) em volta do colar de
centragem.

Se o o-ring estiver

faltando ou estiver danifica-
do,

 será imprescindível substi-

tuí-lo (número de produto
1 600 210 039), antes de mon-
tar o flange de admissão

8

.

Disco abrasivo em forma de leque

f

Para trabalhar com o disco abrasivo em for-
ma de leques deverá sempre usar a protec-
ção para as mãos 15.

Prato abrasivo de borracha

f

Para trabalhar com o prato abrasivo de bor-
racha 16 deverá sempre montar a protecção
para as mãos 15.

A sequência de montagem está apresentada na
página de esquemas.
Atarraxar a porca redonda

18

 e apertá-la com a

chave de dois furos.

Escova tipo tacho/escova plana

f

Para trabalhar com o disco abrasivo em for-
ma de tacho ou com a escova plana deverá
sempre usar a protecção para as mãos 15.

A sequência de montagem está apresentada na
página de esquemas.
Deverá ser possível atarraxar a escova tipo ta-
cho/escova plana no veio de rectificação, até
que fiquem firmemente encostadas no flange do
veio de rectificação no fim da rosca do veio de
rectificação. Apertar a escova tipo tacho/escova
plana com a chave de forqueta.
