 Suomi |

151

Bosch Power Tools

1 609 929 R00 | (21.4.08)

Imuhuppu hiontaa varten

Vähän pölyävään maalien, lakkojen ja muovien
hiontaan kovametallikuppiharjojen

9

 tai kumi-

sen hiomalautasen

16

 ja hiomapyörön

17

 kanssa

voidaan käyttää imuhuppua

7

. Imuhuppua

7

 ei

sovi käyttää metallin työstössä.
Imuhuppuun

7

 voidaan liittää sopiva Bosch-pö-

lynimuri.
Imuhuppu

7

 asennetaan laikkasuojuksen

12

 ta-

voin. Harjareunus voidaan vaihtaa.

Lisäkahva

f

Käytä supistushylsyä vain lisäkahvan 5
kanssa.

Kierrä lisäkahva

5

 vaihdepäähän oikealle tai va-

semmalle riippuen työtavasta.

Tärinää vaimentava lisäkahva

Tärinää vaimentava lisäkahva mahdollistaa vähä-
tärinäisen ja turvallisen työskentelyn.

f

Älä muuta lisäkahvaa millään tavalla.

Älä jatka vaurioituneen lisäkahvan käyttöä.

Käsisuojus

f

Asenna aina käsisuojus 15, kun työskente-
let kumisen hiomalautasen 16 tai kuppihar-
jan/laikkaharjan/tasoliuskalaikan kanssa.

Kiinnitä käsisuojus

15

 lisäkahvan

5

 avulla.

Hiomatyökalun asennus

f

Irrota pistotulppa pistorasiasta ennen kaik-
kia sähkötyökaluun kohdistuvia töitä.

f

Hioma- ja katkaisulaikat kuumenevat kovas-
ti työn aikana; älä kosketa niitä, ennen kuin
ne ovat jäähtyneet.

Puhdista hiomakara

6

 ja kaikki asennettavat

osat.
Paina karan lukituspainiketta

2

 karan lukitsemi-

seksi hiomatyökaluja kiinnitettäessä ja irrotetta-
essa.

f

Käytä karan lukitusta vain katkaisulaikan ol-
lessa pysähdyksissä.

Muussa tapauksessa

sähkötyökalu saattaa vaurioitua.

Hioma-/katkaisulaikka

Ota huomioon hiomatyökalun mitat. Reiän halkai-
sijan tulee sopia kiinnityslaippaan. Älä käytä vä-
hennyskappaleita tai adaptereita.
Kiinnitä timanttikatkaisulaikkoja käyttäessäsi huo-
miota siihen, että timanttikatkaisulaikassa oleva
kiertosuuntaa osoittava nuoli ja sähkötyökalun
kiertosuunta (katso vaihdepäässä oleva kierto-
suuntaa osoittava nuoli) täsmäävät keskenään.
Asennuksen järjestys näkyy grafiikkasivussa.
Kiinnitä hioma-/katkaisulaikka kiertämällä kiinni-
tysmutteri

10

 paikoilleen ja kiristämällä se kaksi-

reikäavaimella, katso kappaletta
”

Pikakiinnitysmutteri

”.

f

Tarkista hiomatyökalun asennuksen jäl-
keen, ennen käynnistystä, että hiomatyöka-
lu on oikein asennettu ja pystyy pyörimään
vapaasti. Varmista, että hiomatyökalu ei
osu laikkasuojukseen tai muihin osiin.

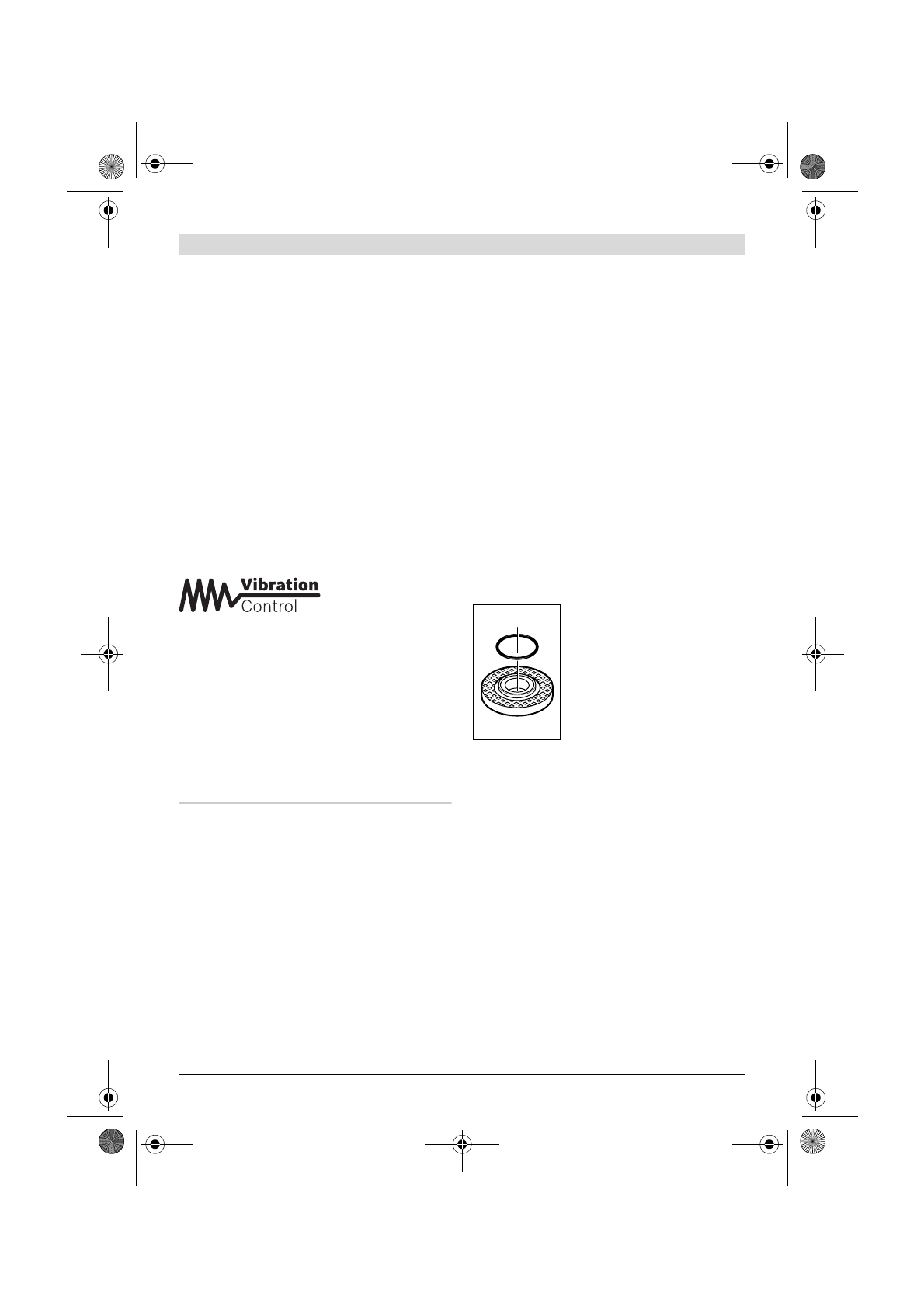

Kiinnityslaipassa

8

, keskityso-

lakkeen ympärillä on muoviosa
(O-rengas).

Jos tämä O-ren-

gas puuttuu tai on vaurioitu-
nut,

 tulee se ehdottomasti

vaihtaa, (tuotenumero
1 600 210 039) ennen kiinni-
tyslaipan

8

 asennusta.

Tasoliuskalaikka

f

Asenna aina käsisuojus 15, kun työskente-
let tasoliuskalaikan kanssa.

Kuminen hiomalautanen

f

Asenna aina käsisuojus 15, kun työskente-
let kumisen hiomalautasen 16 kanssa.

Asennuksen järjestys näkyy grafiikkasivussa.
Kierrä rengasmutteri

18

 paikoilleen ja kiristä se

kaksireikäavaimella.

Kuppiharja/laikkaharja

f

Asenna aina käsisuojus 15, kun työskente-
let kuppilaikan tai laikkahrjan kanssa.

Asennuksen järjestys näkyy grafiikkasivussa.
Kuppiharja/laikkaharja tulee pystyä kiertämään
niin pitkälle hiomakaraan, että ne tukevat hio-
makaran laippaan hiomakaran kierteen lopussa.
Kiristä kuppiharja/laikkaharja kiintoavaimella.
