126

 | Svenska

1 609 929 R00 | (21.4.08)

Bosch Power Tools

Mätningen av den vibrationsnivå som anges i
denna anvisning har utförts enligt en mätmetod
som är standardiserad i EN 60745 och kan an-
vändas vid jämförelse av olika elverktyg. Mätme-
toden är även lämplig för preliminär bedömning
av vibrationsbelastningen.
Den angivna vibrationsnivån representerar den
huvudsakliga användningen av elverktyget. Om
däremot elverktyget används för andra ändamål
och med andra insatsverktyg eller inte underhål-
lits ordentligt kan vibrationsnivån avvika. Härvid
kan vibrationsbelastningen under arbetsperio-
den öka betydligt.
För en exakt bedömning av vibrationsbelast-
ningen bör även de tider beaktas när elvektyget
är frånkopplat eller är igång men inte används.
Detta reducerar tydligt vibrationsbelastningen
för den totala arbetsperioden.
Bestäm extra säkerhetsåtgärder för att skydda
operatören mot vibrationernas inverkan t.ex.:
underhåll av elverktyget och insatsverktygen, att
hålla händerna varma, organisation av arbetsför-
loppen.

Försäkran om överensstämmelse

Vi försäkrar härmed under exklusivt ansvar att
denna produkt som beskrivs i ”Tekniska data”
överensstämmer med följande normer och nor-
mativa dokument: EN 60745 enligt bestämmel-
serna i direktiven 2004/108/EG, 98/37/EG (till
28.12.2009), 2006/42/EG (from 29.12.2009).
Teknisk tillverkningsdokumentation finns hos:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen

29.11.2007, Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Montage

Montering av skyddsutrustning

f

Dra stickproppen ur nätuttaget innan arbe-
ten utförs på elverktyget.

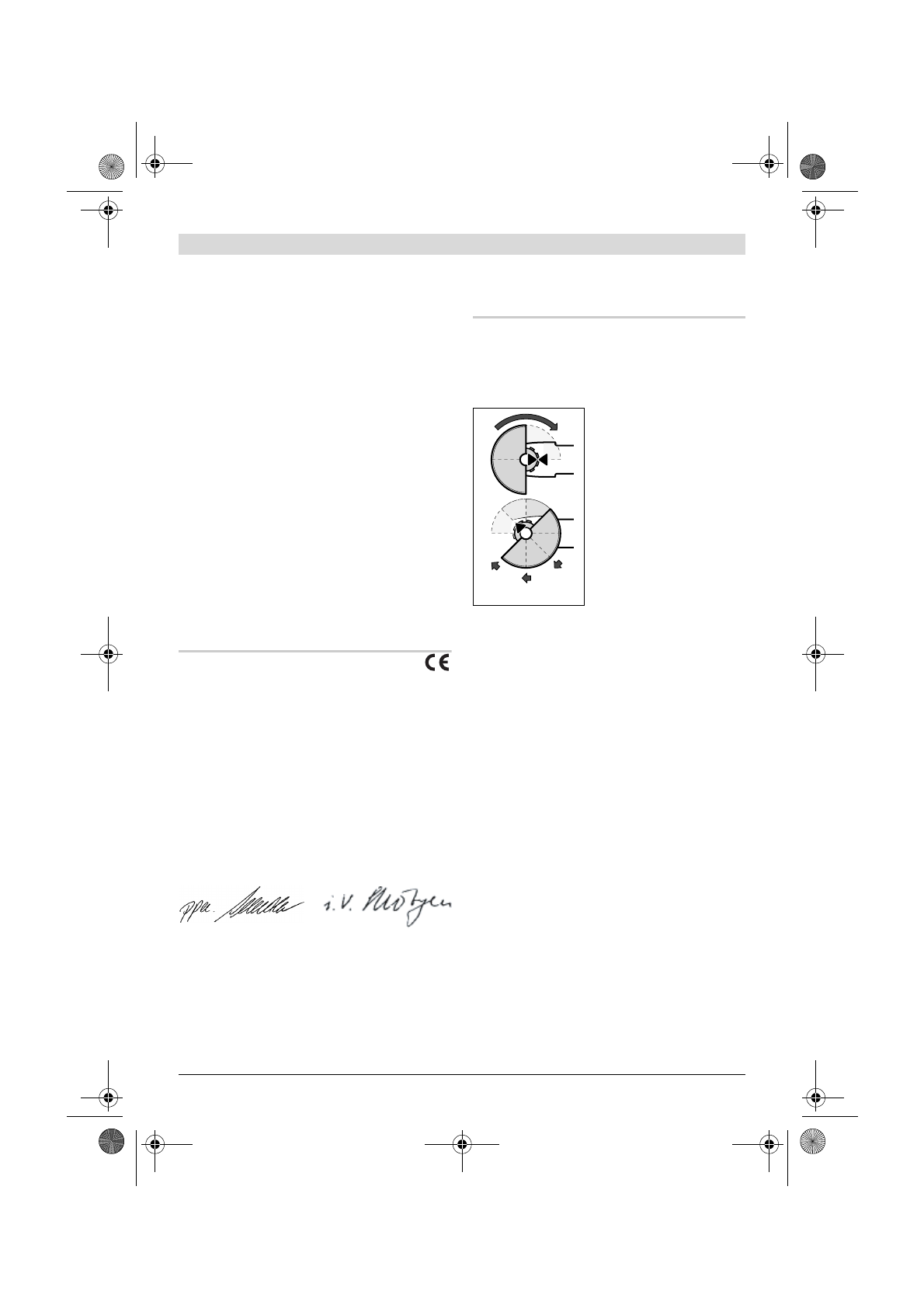

Sprängskydd för slipning

Sätt upp sprängskyddet

12

 på spindelhalsen som

figuren visar. Sprängskyd-
dets triangelnockar måste
ligga mot respektive mar-
keringar på växelhuvudet.
Tryck fast sprängskyddet

12

 på spindelhalsen tills

sprängskyddets fläns lig-
ger an mot elverktygets
fläns och vrid sedan
sprängskyddet tills det
hörbart snäpper fast.

Anpassa sprängskyddet

12

 till den ställning ar-

betet kräver. Tryck upplåsningsspaken

1

 uppåt

och vrid sprängskyddet

12

 till önskat läge.

f

Ställ in sprängskyddet 12 så att gnistor inte
sprutas mot användaren.

f

Att vrida sprängskyddet 12 får endast vara
möjligt när upplåsningsspaken 1 påverkats!
I annat fall får elverktyget absolut inte läng-
re användas och måste lämnas in till kund-
servicen för kontroll.

Anvisning:

 Kodnockarna på sprängskyddet

12

garanterar att endast det sprängskydd kan mon-
teras som passar till elverktyget.

Sprängskydd för kapning

f

För kapning av metall använd alltid spräng-
skyddet för kapning 13.

f

För kapning av sten använd alltid sugkåpan
för kapning med styrslid 20.

Sprängskyddet för kapning

13

 monteras på sam-

ma sätt som sprängskyddet för slipning

12

.

Dr. Egbert Schneider
Senior Vice President
Engineering

Dr. Eckerhard Strötgen
Head of Product
Certification
