 Nederlands |

103

Bosch Power Tools

1 609 929 R00 | (21.4.08)

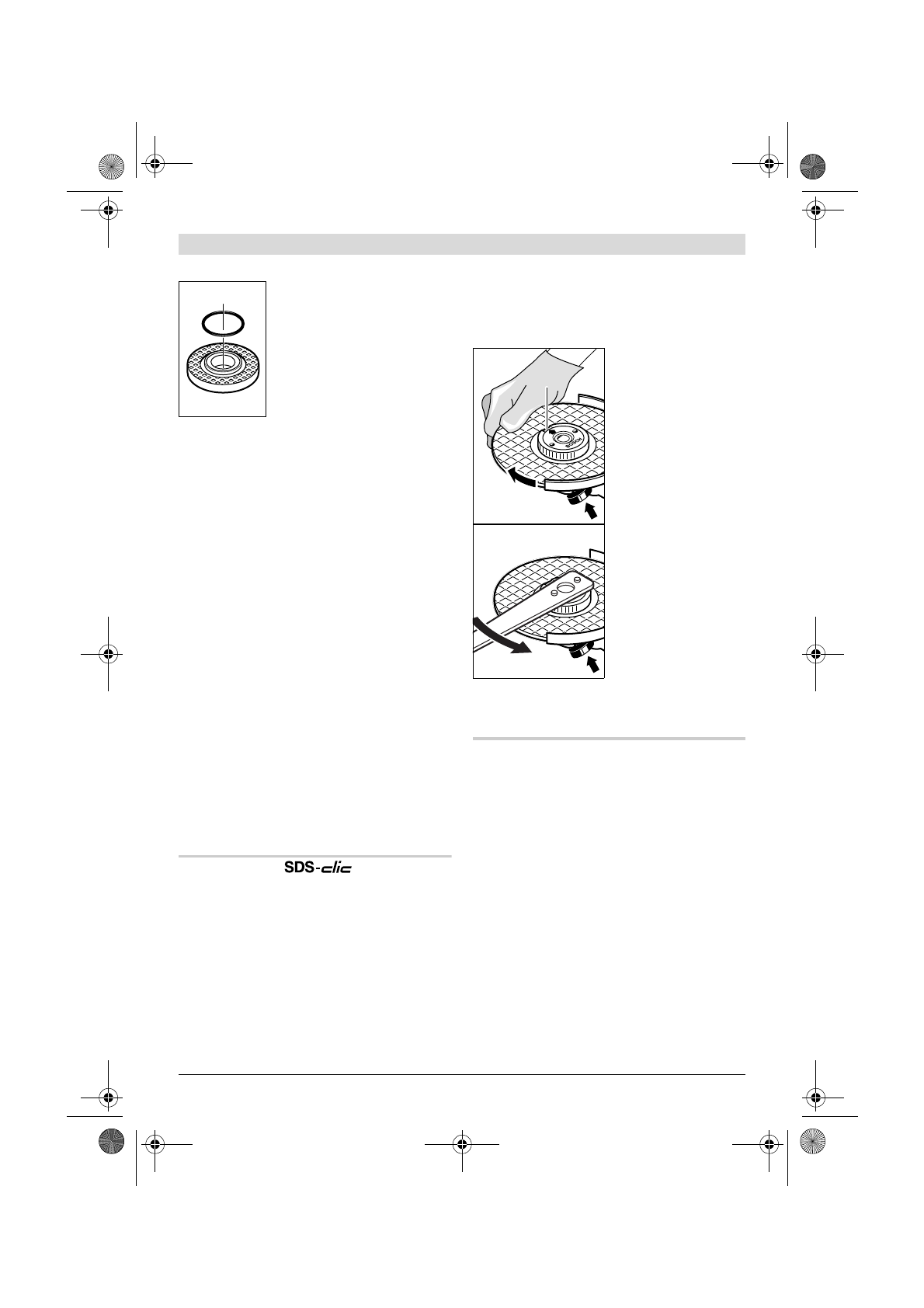

In de opnameflens

8

 is rondom

de centreerkraag een kunst-
stof onderdeel (O-ring) inge-
zet.

Als de O-ring ontbreekt of

beschadigd is,

 moet deze be-

slist worden vervangen (zaak-
nummer 1 600 210 039), voor-
dat de opnameflens

8

gemonteerd wordt.

Lamellenschijf

f

Monteer voor werkzaamheden met de la-
mellenschijf altijd de handbescherming 15.

Rubber steunschijf

f

Monteer voor werkzaamheden met de rub-
ber steunschijf 16 altijd de handbescher-
ming 15.

De volgorde van de montage kunt u op de pagina
met afbeeldingen zien.
Schroef de ronde moer

18

 op de as en span de-

ze met de pensleutel.

Komstaalborstel of vlakstaalborstel

f

Monteer voor werkzaamheden met de kom-
staal- of vlakstaalborstel altijd de handbe-
scherming 15.

De volgorde van de montage kunt u op de pagina
met afbeeldingen zien.
De komstaalborstel of vlakstaalborstel moet zo
ver op de uitgaande as kunnen worden ge-
schroefd, dat deze nauw aansluit op de flens
aan het einde van de schroefdraad van de uit-
gaande as. Span de komstaalborstel of vlaks-
taalborstel met een steeksleutel vast.

Snelspanmoer

Voor het eenvoudig wisselen van slijpgereed-
schappen zonder hulpgereedschap kunt u in
plaats van de spanmoer

10

 de snelspanmoer

11

gebruiken.

f

De snelspanmoer 11 mag alleen worden ge-
bruikt voor slijp- of doorslijpschijven.

Gebruik alleen een onbeschadigde snelspan-
moer 11 die helemaal in orde is.

Let er bij het vastschroeven op dat de zijde
met het opschrift van de snelspanmoer 11 niet
naar de slijpschijf wijst. De pijl moet naar de
indexmarkering 22 wijzen.

Druk op de asblokkeer-
knop

2

 om de uitgaan-

de as vast te zetten.
Om de snelspanmoer
vast te draaien, draait
u de slijpschijf krachtig
met de wijzers van de
klok mee.

Een op de juiste ma-
nier bevestigde en on-
beschadigde snelspan-
moer kunt u losdraaien
door de kartelring te-
gen de wijzers van de
klok in met de hand los
te draaien.

Draai een vastzittende
snelspanmoer nooit
met een tang los, maar

gebruik de pensleutel.

 Plaats de pensleutel zo-

als op de afbeelding getoond.

Toegestane slijpgereedschappen

U kunt alle schuurgereedschappen gebruiken
die in deze gebruiksaanwijzing worden ge-
noemd.
Het toegestane toerental [min

-1

] en de omtreks-

nelheid [m/s] van de gebruikte slijpgereed-
schappen moeten minstens even hoog zijn als
de in de volgende tabel aangegeven waarden.
Let daarom op

het toegestane toerental resp.

de toegestane omtreksnelheid

 op het etiket

van het slijpgereedschap.

22
