114

 | Dansk

1 609 929 R00 | (21.4.08)

Bosch Power Tools

Samlede vibrationsværdier (vektorsum for tre
retninger) beregnet iht. EN 60745:
Overfladeslibning (skrubning): Vibrationsekspo-
nering a

h

= 4,5 m/s

2

, usikkerhed K = 1,5 m/s

2

.

Slibning med slibeblad: Vibrationseksponering
a

h

= 3,0 m/s

2

, usikkerhed K = 1,5 m/s

2

.

Det svingningsniveau, der er angivet i nærvæ-
rende instruktioner, er blevet målt iht. en stan-
dardiseret måleproces i EN 60745, og kan bru-
ges til at sammenligne el-værktøjer. Det er også
egnet til en foreløbig vurdering af svingningsbe-
lastningen.
Det angivede svingningsniveau repræsenterer
de væsentlige anvendelser af el-værktøjet. Hvis
el-værktøjet dog anvendes til andre formål, med
afvigende indsatsværktøj eller utilstrækkelig
vedligeholdelse, kan svingningsniveauet afvige.
Dette kan føre til en betydelig forøgelse af sving-
ningsbelastningen i hele arbejdstidsrummet.
Til en nøjagtig vurdering af svingningsbelastnin-
gen bør der også tages højde for de tider, i hvil-
ke værktøjet er slukket eller godt nok kører, men
rent faktisk ikke anvendes. Dette kan føre til en
betydelig reduktion af svingningsbelastningen i
hele arbejdstidsrummet.
Fastlæg ekstra sikkerhedsforanstaltninger til be-
skyttelse af brugeren mod svingningers virkning
som f.eks.: Vedligeholdelse af el-værktøj og ind-
satsværktøj, holde hænder varme, organisation
af arbejdsforløb.

Overensstemmelseserklæring

Vi erklærer under almindeligt ansvar, at det pro-
dukt, der er beskrevet under „Tekniske data“, er i
overensstemmelse med følgende standarder eller
normative dokumenter: EN 60745 iht. bestemmel-
serne i direktiverne 2004/108/EF, 98/37/EF (indtil
28.12.2009), 2006/42/EF (fra 29.12.2009).
Teknisk dossier hos:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen

29.11.2007, Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Montering

Montering af beskyttelsesanordninger

f

Træk stikket ud af stikkontakten, før der
udføres arbejde på el-værktøjet.

Beskyttelseskappe til slibning

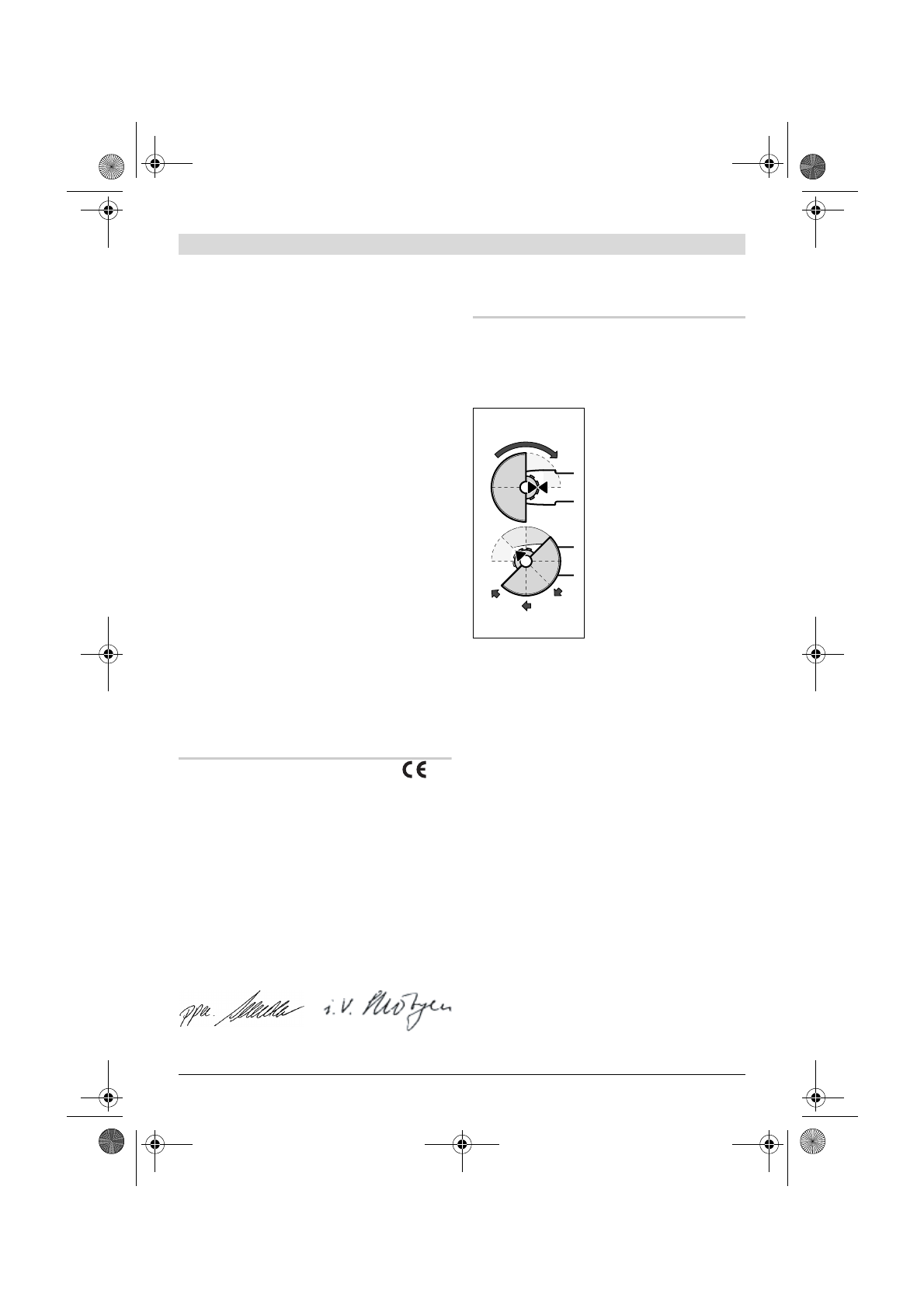

Sæt beskyttelseskappen

12

 på spidelhalsen som

vist på billedet. Trekant-
markeringerne på beskyt-
telseskappen skal være i
overensstemmelse med
de tilsvarende markerin-
ger på gearholdet.
Tryk beskyttelseskappen

12

 på spindelhalsen, til

kanten på beskyttelses-
kappen sidder på el-værk-
tøjets flange, og drej be-
skyttelseskappen, til den
går hørbart i indgreb.

Tilpas beskytteleskappens position

12

 i forhold

til arbejdets krav. Tryk sikkerhedsarmen

1

 opad

og drej beskyttelseskappen

12

 i den ønskede

position.

f

Indstil beskyttelseskappen 12 på en sådan
måde, at brugeren ikke udsættes for gnist-
regn.

f

Beskyttelseskappen 12 må kun drejes i for-
bindelse med en aktivering af sikkerhedsar-
men 1! Ellers skal el-værktøjet tages ud af
brug og sendes til et autoriseret service-
værksted.

Bemærk:

 Kodelåsene på beskyttelseskappen

12

sikrer, at el-værktøjet kun kan forsynes med en
beskyttelseskappe, som passer til el-værktøjet.

Beskyttelseskappe til skæring

f

Anvend til skæring af metal altid beskyttel-
seskappen til skæring 13.

f

Anvend til skæring i sten altid opsugnings-
kappen til skæring med føringsslæder 20.

Beskyttelseskappen til skæring

13

 monteres lige

som beskyttelseskappen til slibning

12

.

Dr. Egbert Schneider
Senior Vice President
Engineering

Dr. Eckerhard Strötgen
Head of Product
Certification
