Slovensko

 |

323

Bosch Power Tools

1 609 929 R00 | (21.4.08)

f

Tipko za aretiranje vretena pritiskajte samo
pri mirujočem brusilnem vretenu.

V

nasprotnem primeru se lahko električno
orodje poškoduje.

Brusilni kolut/rezalna plošča

Upoštevajte dimenzije brusilnih orodij. Premer
luknje se mora ujemati s prijemalno prirobnico.
Uporaba adapterjev ali reducirnih komadov ni
dovoljena.

Pri uporabi diamantnih rezalnih kolutov pazite,
da se bosta puščica smeri vrtenja na
diamantnem rezalnem kolutu in smer vrtenja
električnega orodja (glejte puščico smeri vrtenja
na glavi gonila) ujemali.

Zaporedje montaže je prikazano na strani z
grafiko.

Za pritrditev brusilnega koluta/rezalne plošče
najprej privijte napenjalno matico

10

, nato pa

vpnite kolut oziroma ploščo s pomočjo ključa z
dvema luknjama, glejte odstavek

„

Hitrovpenjalna

matica

“

.

f

Preverite po montaži brusilnega orodja
pred vklopom, ali je brusilno orodje koretno
montirano in ali se lahko prosto vrti.
Zagotovite, da se brusilno orodje ne dotika
zaščitnega pokrova ali drugih delov.

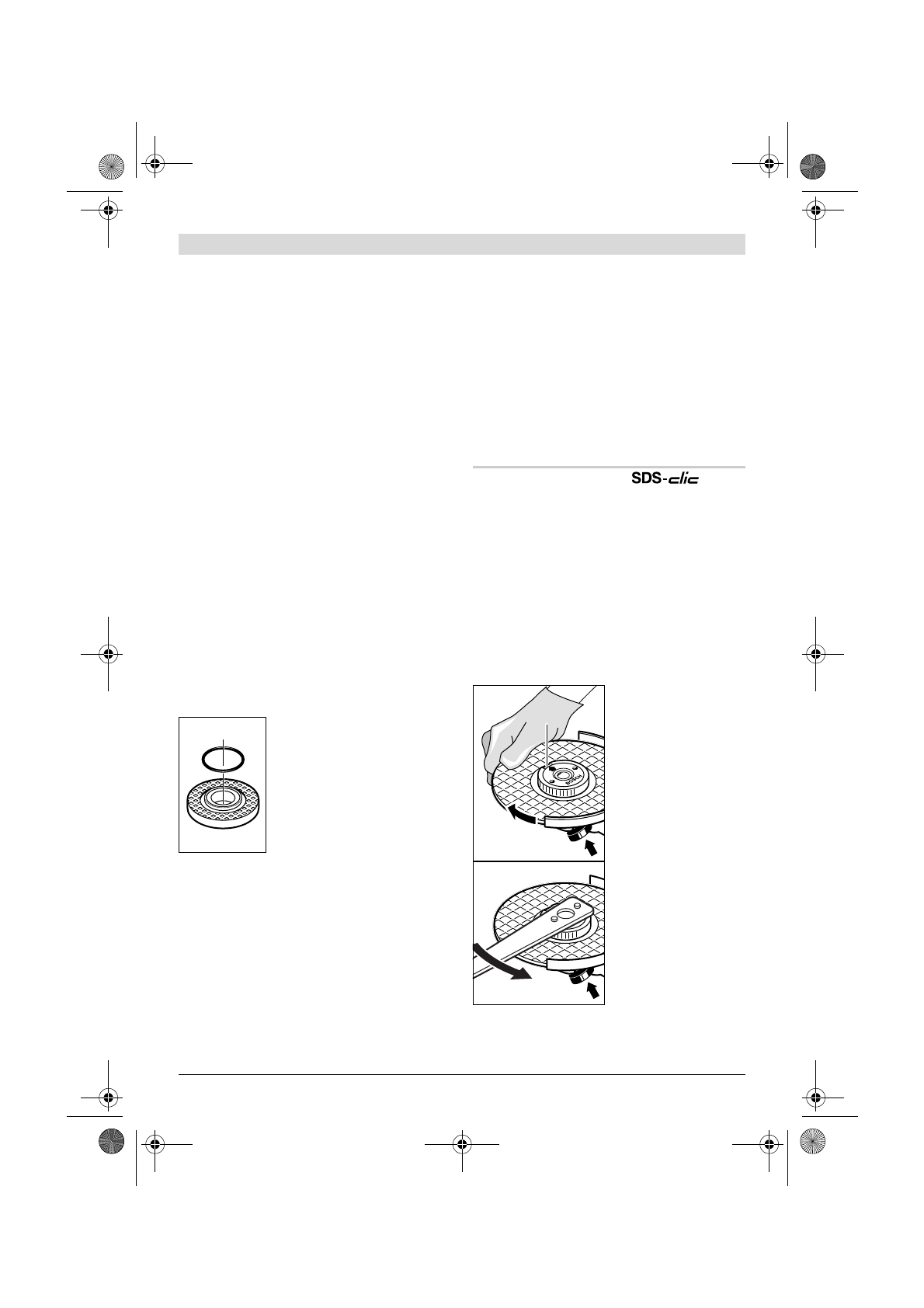

V prijemalno prirobnico

8

 je

okrog centrirne vezi vstavljen
plastični del (O-prstan).

Če

O-prstana ni ali je poškodo-
van,

 ga je treba obvezno

nadomestiti (številka artikla
1 600 210 039) in sicer še
pred vgradnjo prijemalne
prirobnice

8

.

Pahljačasti brusilni kolut

f

Za dela, kjer uporabljate pahljačaste brusilne
kolute, vedno montirajte ščitnik za roke 15.

Gumijasti brusilni krožnik

f

Za dela, kjer uporabljate gumijaste brusilne
krožnike 16, vedno montirajte ščitnik za
roke 15.

Zaporedje montaže je prikazano na strani z
grafiko.

Privijte okroglo matico

18

 in jo zategnite s

ključem z dvema luknjama.

Lončasta ščetka/ploščata ščetka

f

Za dela, kjer uporabljate krtačne lonce ali
krtačne kolute, vedno montirajte ščitnik za
roke 15.

Zaporedje montaže je prikazano na strani z
grafiko.
Lončasta ščetka/ploščata ščetka mora biti na
brusilno vreteno privita tako, da trdno nalega na
prirobnici brusilnega vretena na koncu navoja.
Lončasto ščetko/ploščato ščetko trdno privijte z
viličastim ključem.

Hitrovpenjalna matica

Za enostavnejšo zamenjavo brusilnega orodja brez
uporabe dodatnih orodij lahko namesto napenjalne
matice

10

 uporabite hitrovpenjalno matico

11

.

f

Hitrovpenjalna matica 11 se lahko uporablja
samo za brusilne kolute in rezalne plošče.

Uporabljajte samo brezhibne, nepoškodovane
hitrovpenjalne matice 11.

Pri privijanju pazite, da bo popisana stran
hitrovpenjalne matice 11 obrnjena proč od
brusilne plošče; puščica naj kaže indeksno
oznako 22.

Pritisnite tipko za
aretiranje vretena

2

 in

fiksirajte brusilno
vreteno. Trdno privijte
hitrovpenjalno matico
z obračanjem
brusilnega koluta v
urini smeri.

Pravilno pritrjeno,
nepoškodovano
hitrovpenjalno matico
lahko ročno odvijete z
obračanjem
narebričenega prstana
v protiurni smeri.

Hitrovpenjalne matice,
ki je obtičala na
vretenu, nikoli ne

odvijajte s kleščami, ampak uporabite ključ z
dvema luknjama.

 Ključ z dvema luknjama

namestite tako, kot je prikazano na sliki.

22
