Hrvatski

 |

335

Bosch Power Tools

1 609 929 R00 | (21.4.08)

Napomena:

 Kodirni izdanak na štitniku

12

osigurava da se može montirati samo jedan
štitnik koji odgovara električnom alatu.

Štitnik za rezanje

f

Za rezanje metala koristite uvijek štitnik za
rezanje 13.

f

Za rezanje kamena koristite uvijek štitnik za
rezanje sa vodilicama 20.

Štitnik za rezanje

13

 se ugrađuje kao i štitnik za

brušenje

12

.

Usisna hauba za brušenje

Za brušenje bez razvijanja prašine obojanih i
lakiranih površina i plastike sa lončastim
brusom

9

 ili sa gumenim brusnim tanjurom

16

 sa

brusnim listom

17

, možete primijeniti usisnu

haubu

7

. Usisna hauba

7

 nije prikladna za

obradu metala.

Na usisnu haubu

7

 može se priključiti prikladni

Bosch usisavač prašine.

Usisna hauba

7

 se montira kao i štitnik

12

.

Vijenac četkica je zamjenjiv.

Dodatna ručka

f

Vaš električni alat koristite samo s dodat-
nom ručkom 5.

Dodatnu ručku

5

 uvijte na glavu prijenosnika

desno ili lijevo, ovisno od načina rada.

Dodatna ručka koja prigušuje vibracije

Dodatna ručka koja prigušuje vibracije
omogućava rad bez vibracija, a time i ugodan i
siguran rad.

f

Na dodatnoj ručci ne izvodite nikakve
izmjene.

Ne koristite dalje oštećenu dodatnu ručku.

Zaštita ruku

f

Za radove sa gumenim brusnim tanjurom 16
ili sa lončastom četkom/pločastom četkom/
lepezastom brusnom pločom uvijek
montirajte štitnik za ruke 15.

Štitnik za ruke

15

 pričvrstite sa dodatnom

ručkom

5

.

Montaža brusnih alata

f

Prije svih radova na električnom alatu
izvucite mrežni utikač iz utičnice.

f

Brusne ploče i brusne ploče za rezanje kod
rada se jako zagriju, te ih ne treba dirati
prije nego što se ohlade.

Očistite brusno vreteno

6

 i sve dijelove koje

treba montirati.

Za stezanje i otpuštanje brusnih alata, za
utvrđivanje brusnog vretena pritisnite tipku za
utvrđivanje vretena

2

.

f

Tipku za utvrđivanje vretena pritisnite samo
dok brusno vreteno miruje.

Električni alat bi

se inače mogao oštetiti.

Brusne ploče/Brusne ploče za rezanje

Pazite na dimenzije brusnih alata. Promjer
otvora mora odgovarati steznoj prirubnici. Ne
koristite adapter ili redukcijski element.

Kod primjene dijamantnih ploča za rezanje
pazite da se poklopi strelica smjera rotacije na
dijamantnoj ploči za rezanje sa smjerom rotacije
električnog alata (vidjeti smjer rotacije na glavi
prijenosnika).

Redoslijed montaže je vidljiv na stranici sa
slikama.

Za pričvršćenje brusne ploče/ploče za rezanje
navrnite steznu maticu

10

 i stegnite je sa

račvastim ključem, vidjeti poglavlje, vidjeti
poglavlje

„

Brzostežuća matica

“

.

f

Nakon montaže brusnog alata, prije
uključivanja provjerite da li je brusni alat
ispravno montiran i da li se može slobodno
okretati. Brusna ploča ne smije strugati po
štitniku ili nekim drugim dijelovima.

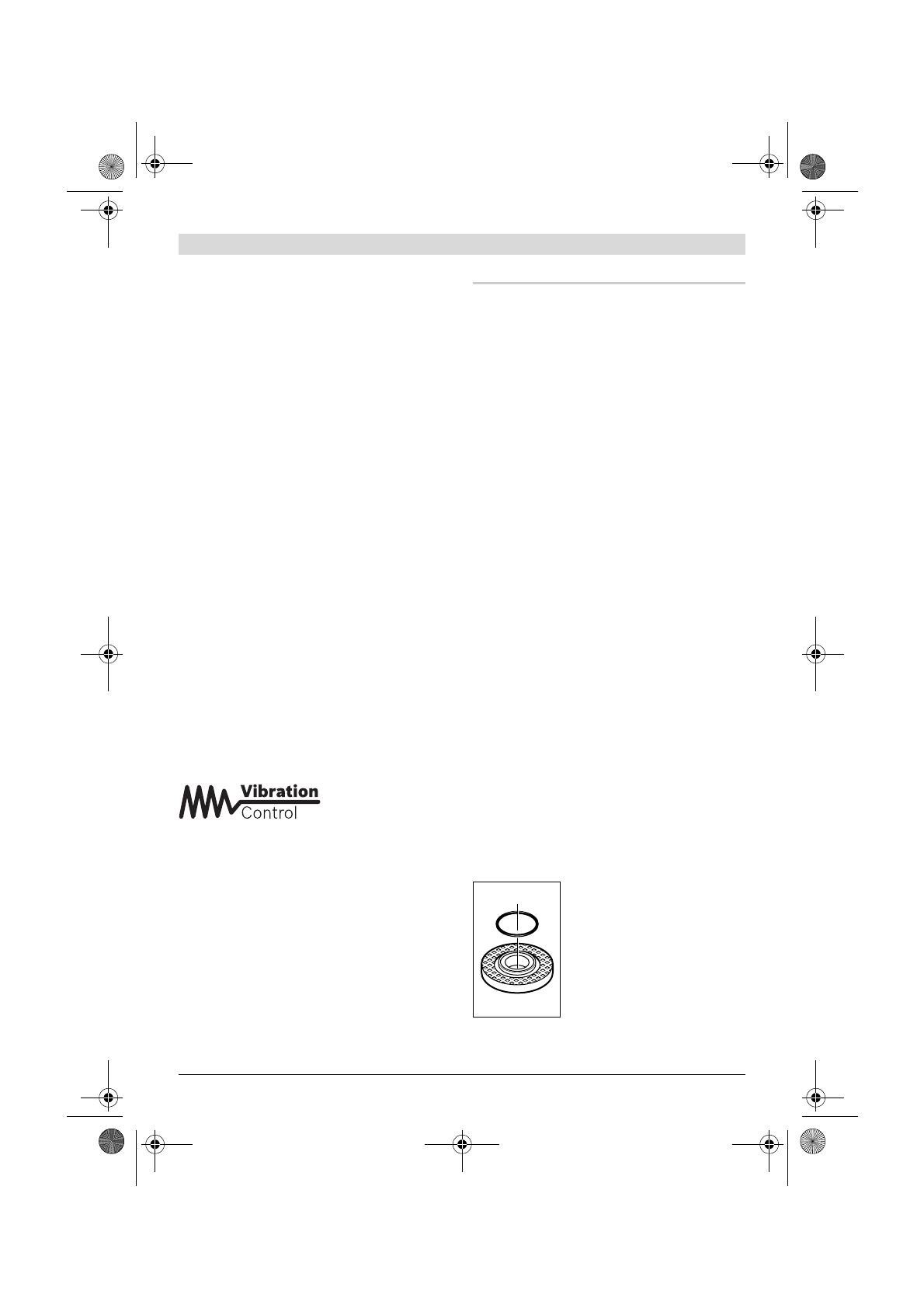

U steznoj prirubnici

8

 je oko

naslona za centriranje umetnut
plastični dio (O-prsten).

Ako

nedostaje O-prsten ili je
oštećen,

 mora se neizostavno

zamijeniti (kataloški br.
1 600 210 039), prije nego što
se montira stezna prirubnica

8

.
