 Italiano |

89

Bosch Power Tools

1 609 929 R00 | (21.4.08)

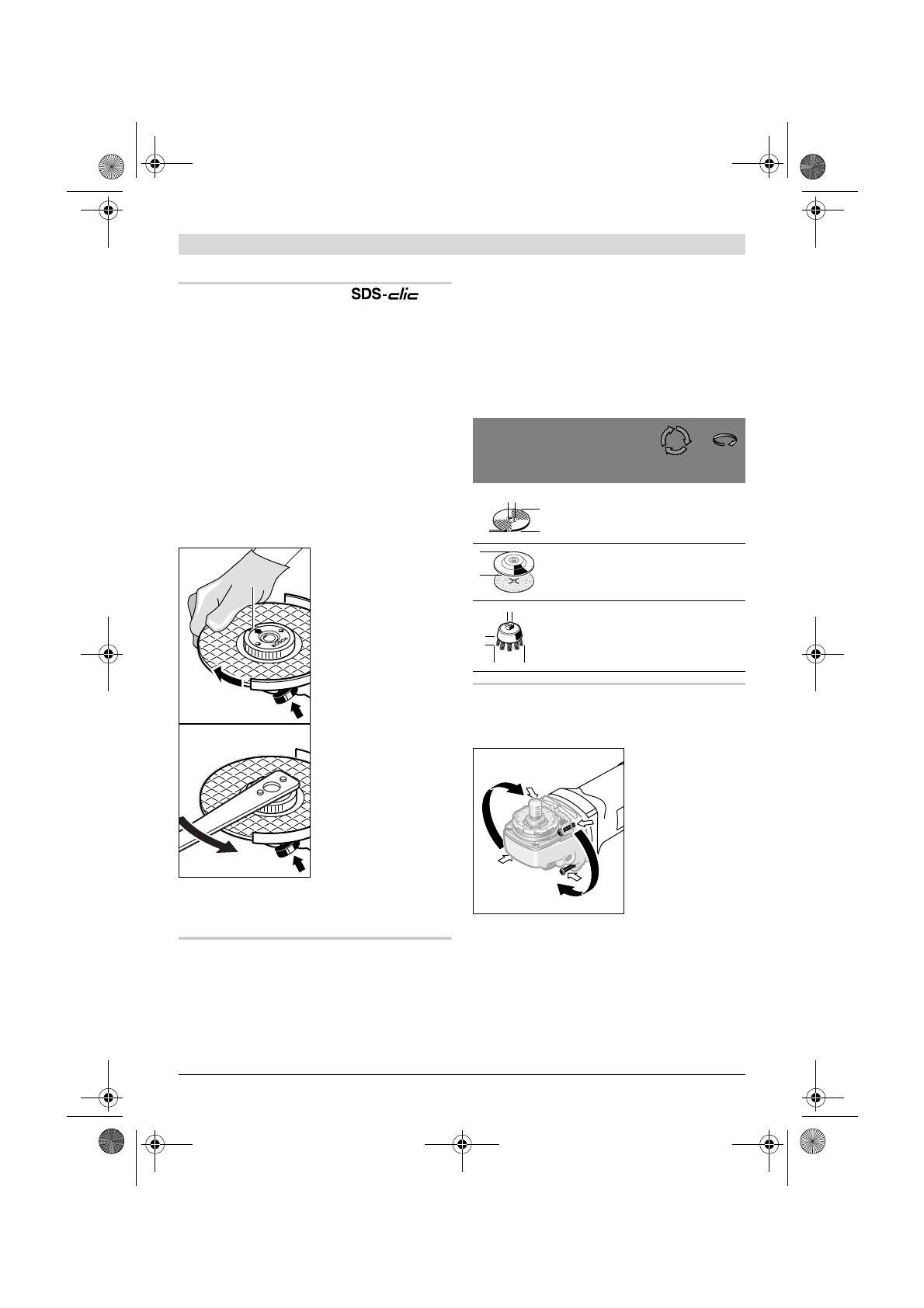

Dado a serraggio rapido

Per una sostituzione veloce dell’utensile abrasi-
vo senza l’impiego di ulteriori attrezzi, al posto
del dado di serraggio

10

 è possibile utilizzare il

dado di serraggio rapido

11

.

f

Il dado di serraggio rapido 11 può essere
utilizzato soltanto per mole abrasive da
sgrosso e taglio.

Utilizzare esclusivamente dadi di serraggio ra-
pido 11 intatti ed in perfetto stato.
Avvitandolo, accertarsi che la parte su cui si
trovano le scritte del dado di serraggio rapido
11 non indichi verso il disco abrasivo; la freccia
deve indicare verso la marcatura di posiziona-
mento 22.

Premere il tasto di ar-
resto alberino

2

 in mo-

do da bloccare l’alberi-
no. Per stringere forte
il dado di serraggio ra-
pido, ruotare la mola
abrasiva con forza in
senso orario.

Un dado di serraggio
rapido intatto ed avvi-
tato a regola d’arte può
essere sbloccato ma-
nualmente girando in
senso antiorario l’anel-
lo zigrinato.

Non cercare mai di
sbloccare un dado di
serraggio rapido con
una tenaglia ma utiliz-

zare una chiave a forcella.

 Applicare la chiave a

forcella come indicato nell’illustrazione.

Utensili abrasivi ammessi

Possono essere utilizzati tutti gli utensili abrasi-
vi riportati nelle presenti Istruzioni per l’uso.

La velocità ammessa [min

-1

] oppure la velocità

perimetrale [m/s] degli utensili abrasivi utilizzati
devono corrispondere al minimo ai valori ripor-
tati nella tabella che segue.
Per questo motivo, tenere in considerazione il
numero di giri consentito

oppure la velocità pe-

riferica

 riportata sull’etichetta dell’utensile

abrasivo.

Rotazione della testata ingranaggi

f

Prima di qualunque intervento sull’elettrou-
tensile estrarre la spina di rete dalla presa.

É possibile ruotare
la testata ingranag-
gi in segmenti di
90 ° . In questo mo-
do l’interruttore di
avvio/arresto può
essere posiziona-
to, per casi operati-
vi particolari, in una
posizione di ma-
neggio più favore-
vole, p. es. per la-

vori di troncatura con la cuffia di aspirazione
con la slitta di guida

20

/supporto per la tronca-

tura oppure per mancini.
Estrarre completamente le 4 viti. Operando con
attenzione

e senza toglierla dalla cassa

 ruotare

la testata ingranaggi sulla nuova posizione.
Stringere di nuovo bene le 4 viti.

22

max

[mm]

[mm]

D

b

d

[min

-1

] [m/s]

115
125

6
6

22,2
22,2

7 500
7 500

55
55

115
125

–

–

–

–

7 500
7 500

55
55

75

30 M 14

7 500

45

b

d

D

D

D

b

d
