 Deutsch |

15

Bosch Power Tools

1 609 929 R00 | (21.4.08)

Die Reihenfolge der Montage ist auf der Gra-
fikseite ersichtlich.
Zum Befestigen der Schleif-/Trennscheibe
schrauben Sie die Spannmutter

10

 auf und

spannen diese mit dem Zweilochschlüssel, sie-
he Abschnitt „

Schnellspannmutter

“.

f

Überprüfen Sie nach der Montage des
Schleifwerkzeuges vor dem Einschalten, ob
das Schleifwerkzeug korrekt montiert ist
und sich frei drehen kann. Stellen Sie si-
cher, dass das Schleifwerkzeug nicht an der
Schutzhaube oder anderen Teilen streift.

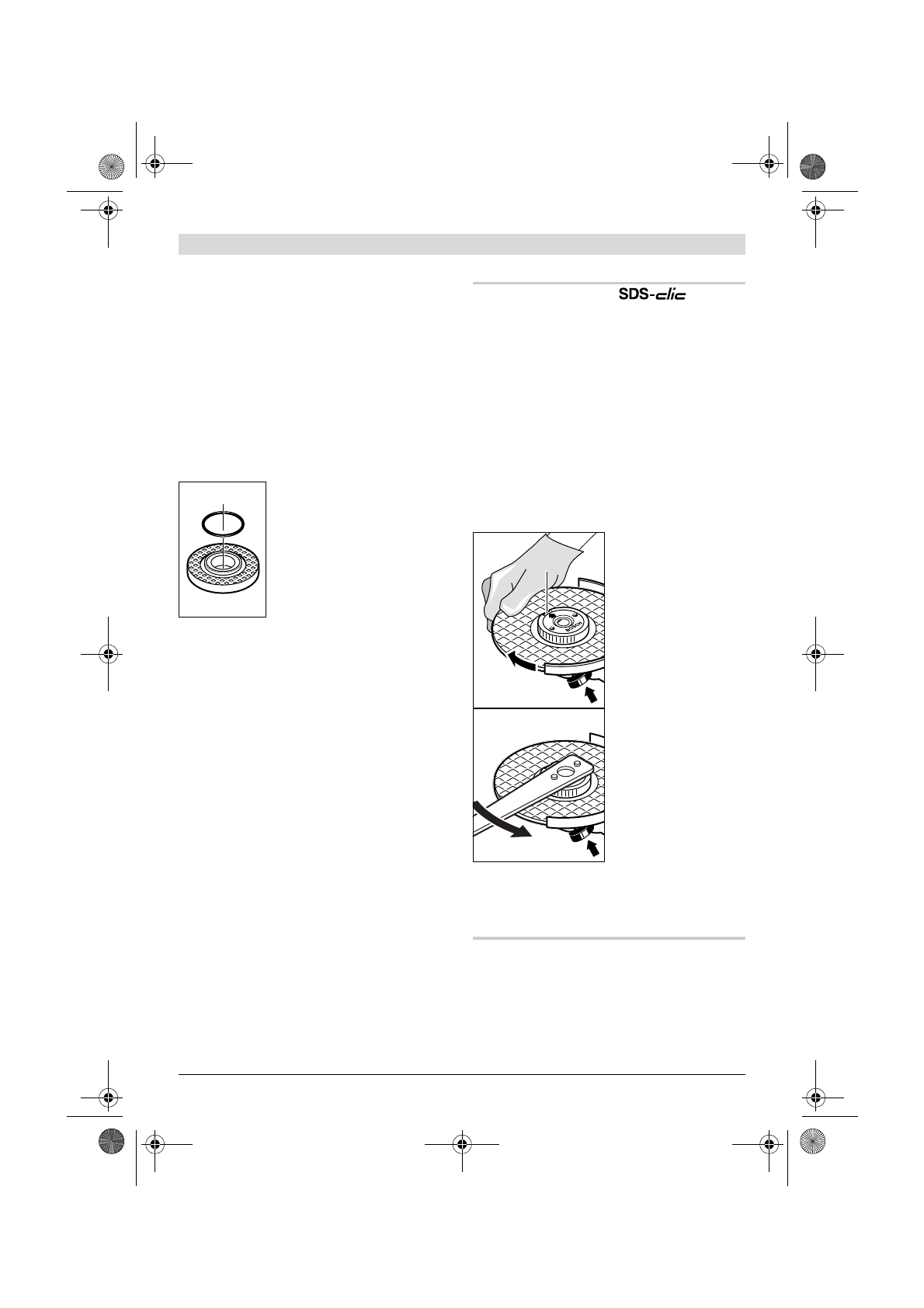

Im Aufnahmeflansch

8

 ist um

den Zentrierbund ein Kunst-
stoffteil (O-Ring) eingesetzt.

Fehlt der O-Ring oder ist er
beschädigt,

 muss er unbe-

dingt ersetzt werden (Sach-
nummer 1 600 210 039), be-
vor der Aufnahmeflansch

8

montiert wird.

Fächerschleifscheibe

f

Montieren Sie für Arbeiten mit der Fächer-
schleifscheibe immer den Handschutz 15.

Gummi-Schleifteller

f

Montieren Sie für Arbeiten mit dem Gummi-
schleifteller 16 immer den Handschutz 15.

Die Reihenfolge der Montage ist auf der Gra-
fikseite ersichtlich.
Schrauben Sie die Rundmutter

18

 auf und span-

nen Sie diese mit dem Zweilochschlüssel.

Topfbürste/Scheibenbürste

f

Montieren Sie für Arbeiten mit der Topf-
bürste oder Scheibenbürste immer den
Handschutz 15.

Die Reihenfolge der Montage ist auf der Gra-
fikseite ersichtlich.
Die Topfbürste/Scheibenbürste muss sich so
weit auf die Schleifspindel schrauben lassen,
dass sie am Schleifspindelflansch am Ende des
Schleifspindelgewindes fest anliegt. Spannen
Sie die Topfbürste/Scheibenbürste mit einem
Gabelschlüssel fest.

Schnellspannmutter

Zum einfachen Schleifwerkzeugwechsel ohne
die Verwendung weiterer Werkzeuge können Sie
anstatt der Spannmutter

10

 die Schnellspann-

mutter

11

 verwenden.

f

Die Schnellspannmutter 11 darf nur für
Schleif- oder Trennscheiben verwendet
werden.

Verwenden Sie nur eine einwandfreie, unbe-
schädigte Schnellspannmutter 11.
Achten Sie beim Aufschrauben darauf, dass
die beschriftete Seite der Schnellspannmutter
11 nicht zur Schleifscheibe zeigt; der Pfeil
muss auf die Indexmarke 22 zeigen.

Drücken Sie die Spin-
del-Arretiertaste

2

 um

die Schleifspindel fest-
zustellen. Um die
Schnellspannmutter
festzuziehen, drehen
Sie die Schleifscheibe
kräftig im Uhrzeiger-
sinn.

Eine ordnungsgemäß
befestigte, unbeschä-
digte Schnellspann-
mutter können Sie
durch Drehen des Rän-
delringes entgegen
dem Uhrzeigersinn von
Hand lösen.

Lösen Sie eine festsit-
zende Schnellspann-
mutter nie mit einer

Zange, sondern verwenden Sie den Zweiloch-
schlüssel.

 Setzen Sie den Zweilochschlüssel

wie im Bild gezeigt an.

Zulässige Schleifwerkzeuge

Sie können alle in dieser Bedienungsanleitung
genannten Schleifwerkzeuge verwenden.

22
