Русский

 |

253

Bosch Power Tools

1 609 929 R00 | (21.4.08)

Последовательность монтаже показана на
странице иллюстраций.

Навинтите круглую гайку

18

 и затяните ее

ключом для круглых гаек с 2-мя торцовыми
отверстиями.

Чашечная щетка/дисковая щетка

f

Для работ с чашечной щеткой всегда
устанавливайте защиту руки 15.

Последовательность монтаже показана на
странице иллюстраций.

Чашечная/дисковая щетка должна
навинчиваться на шпиндель так, чтобы фланец
шпинделя плотно прилегал в конце резьбы
шпинделя. Крепко затяните
чашечную/дисковую щетку вилкообразным
ключом.

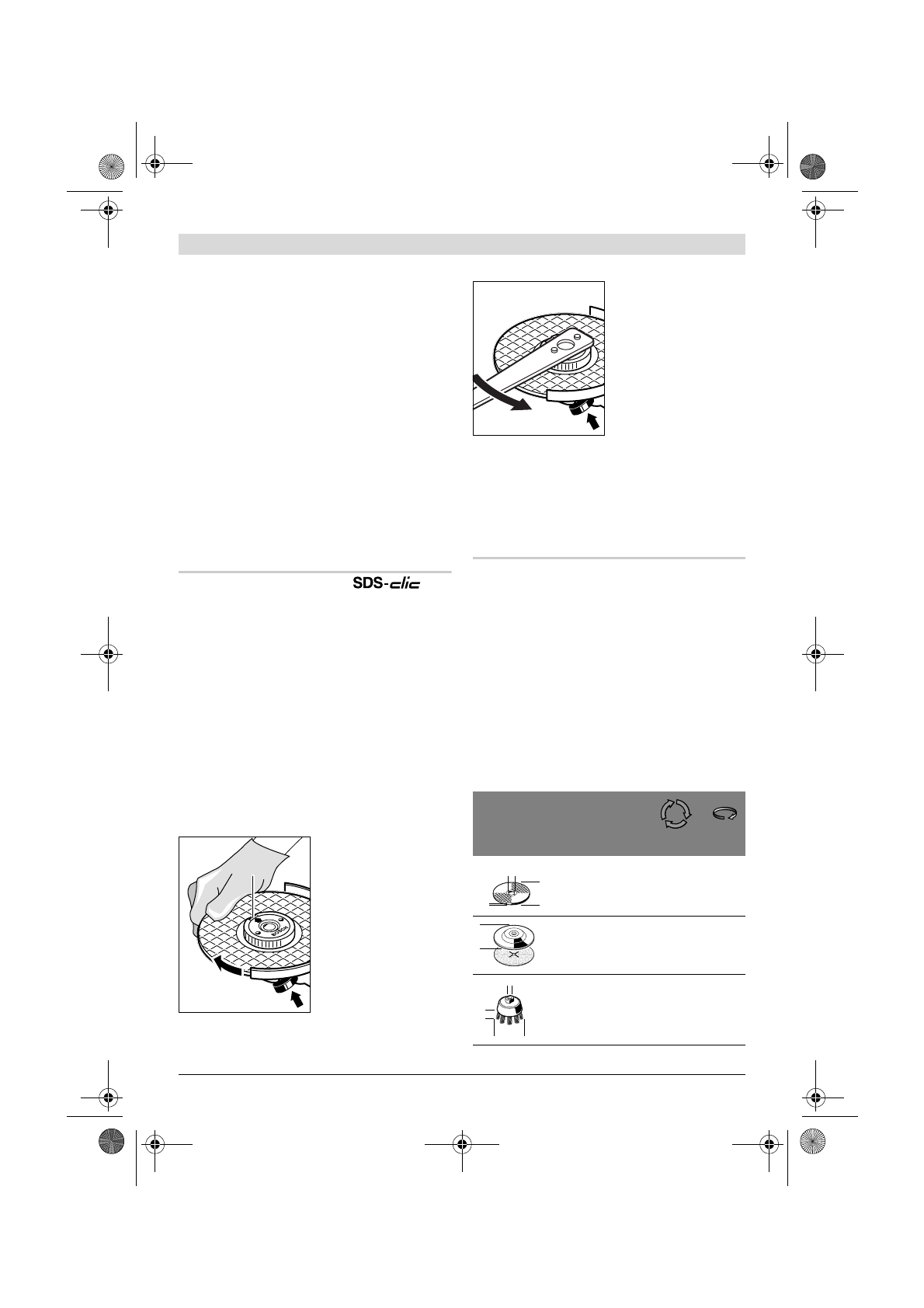

Быстрозажимная гайка

Для простой смены шлифовального инстру-
мента без применения инструментов Вы мо-
жете использовать вместо зажимной гайки

10

быстрозажимную гайку

11

.

f

Быстрозажимную гайку 11 разрешается
использовать только для шлифовальных и
отрезных кругов.

П рименяйте только безупречную, не имею-
щую повреждений быстрозажимную гайку
11.

П ри навинчивании следите за тем, чтобы
сторона гайки с надписью 11 не была
обращена к шлифовальному кругу; стрелка
должна показывать на индексную метку 22.

Для фиксирования
шлифовального
шпинделя нажмите
кнопку блокировки

2

.

Для затягивания
быстрозажимной
гайки поверните
шлифовальный круг с
усилием по часовой
стрелке.

Правильно
закрепленную, не
имеющую
повреждений
быстрозажимную
гайку Вы можете
отвернуть, вращая
рукой кольцо с
накаткой против
часовой стрелки.

Никогда не

отворачивайте прочно сидящую
быстрозажимную гайку клешами, а
пользуйтесь ключом для гаек с двумя
торцовыми отверстиями.

 Накладывайте ключ

для гаек с двумя торцовыми отверстиями
согласно рисунку.

Допускаемый к применению
шлифовальный инструмент

Вы можете применять все названные в этом
руководстве шлифовальные инструменты.

Допустимое число оборотов [мин

-1

] или

окружная скорость [м/с] применяемых
шлифовальных инструментов должна, по
крайней мере, быть не менее приведеннoй в
следующей таблице.

Учитывайте поэтому допустимое

число

оборотов или допустимую окружную
скорость

 на наклейке шлифовального

инструмента.

22

макс.

[мм]

[мм]

D

b

d

[мин

-1

]

[м/с]

115
125

6
6

22,2
22,2

7 500
7 500

55
55

115
125

–
–

–
–

7 500
7 500

55
55

75

30

M 14

7 500

45

b

d

D

D

D

b

d
