Slovensky |
251
Bosch Power Tools
1 609 929 W31 | (6.4.11)
Stropné lišty (podľa normy USA)
Kontrola základného nastavenia a základné
nastavenie
Aby ste si zabezpečili precízne rezy v každom čase, musíte
vždy po intenzívnom používaní skontrolovať základné
nastavenie ručného elektrického náradia a v prípade potreby
ho nastaviť nanovo.
Na takúto prácu potrebujete mať skúsenosti a špeciálne
nástroje.
Autorizované servisné stredisko Bosch vykonáva tieto práce
rýchlo a spoľahlivo.
Justovanie lasera
Upozornenie:
Ak chcete otestovať fungovanie lasera, musíte
ručné elektrické náradie pripojiť na zdroj elektrického prúdu.
f
Počas nastavovania (justovania) lasera (napríklad pri
presúvaní klzného ramena) sa nikdy nedotýkajte
vypínača.
Neúmyselné spustenie ručného elektrického
náradia môže mať za následok poranenie.
–
Dajte ručné elektrické náradie do pracovnej polohy.
–
Otočte rezací stôl
38
až po zárez
18
pre uhol 0
°
. Páčka
16
musí pritom počuteľne zaskočiť do zárezu.
–
Zapnite laserové lúče pomocou vypínača
61
.
Prekontrolujte:
(pozri obrázok T1)
–
Nakreslite na obrobok rovnú líniu rezu.
–
Zatlačte na aretačnú páčku
5
a pomaly spúšťajte klzné
rameno pomocou rukoväte
4
smerom dole.
–
Obrobok nastavte tak, aby boli zuby pílového listu v jednej
rovine s líniou rezu.
–
Obrobok v tejto polohe pridržte a klzné rameno opäť
pomaly dvíhajte smerom hore.
–
Obrobok dobre upnite.
–
Zapnite laserové lúče pomocou vypínača
61
.
Laserové lúče musia byť na obrobku po celej dĺžke naľavo aj
napravo v rovnakej vzdialenosti od nakreslenej čiary rezu aj
vtedy, keď sa klzné rameno vedie smerom dole.
Nastavenie paralelnosti:
(pozri obrázok T2)
–
Otáčajte príslušnú nastavovaciu skrutku
64
pomocou
kľúča na skrutky s vnútorným šesťhranom (2 mm)
21
do
takej polohy, aby mal laserový lúč na celej dĺžke rovnakú
vzdialenosť od čiary rezu nakreslenej na obrobku.
Otáčanie proti smeru pohybu hodinových ručičiek pohne
laserový lúč zľava doprava, otáčanie v smere pohybu
hodinových ručičiek pohne laserový lúč sprava doľava.
Nastavenie paralelnosti:
(pozri obrázok T3)
–
Uvoľnite dve skrutky
65
ochranného krytu lasera
27
pomocou kľúča na skrutky s vnútorným šesťhranom
(4 mm)
20
.
Ak by ste chceli obrábať stropné lišty v polohe položené naplocho na rezacom stole, musíte nastaviť
horizontálny uhol zošikmenia na hodnotu 31,6
°
(rezací stôl otočený doľava alebo doprava) a vertikálny
uhol zošikmenia na hodnotu 33,9
°
(klzné rameno otočené doľava alebo doprava).

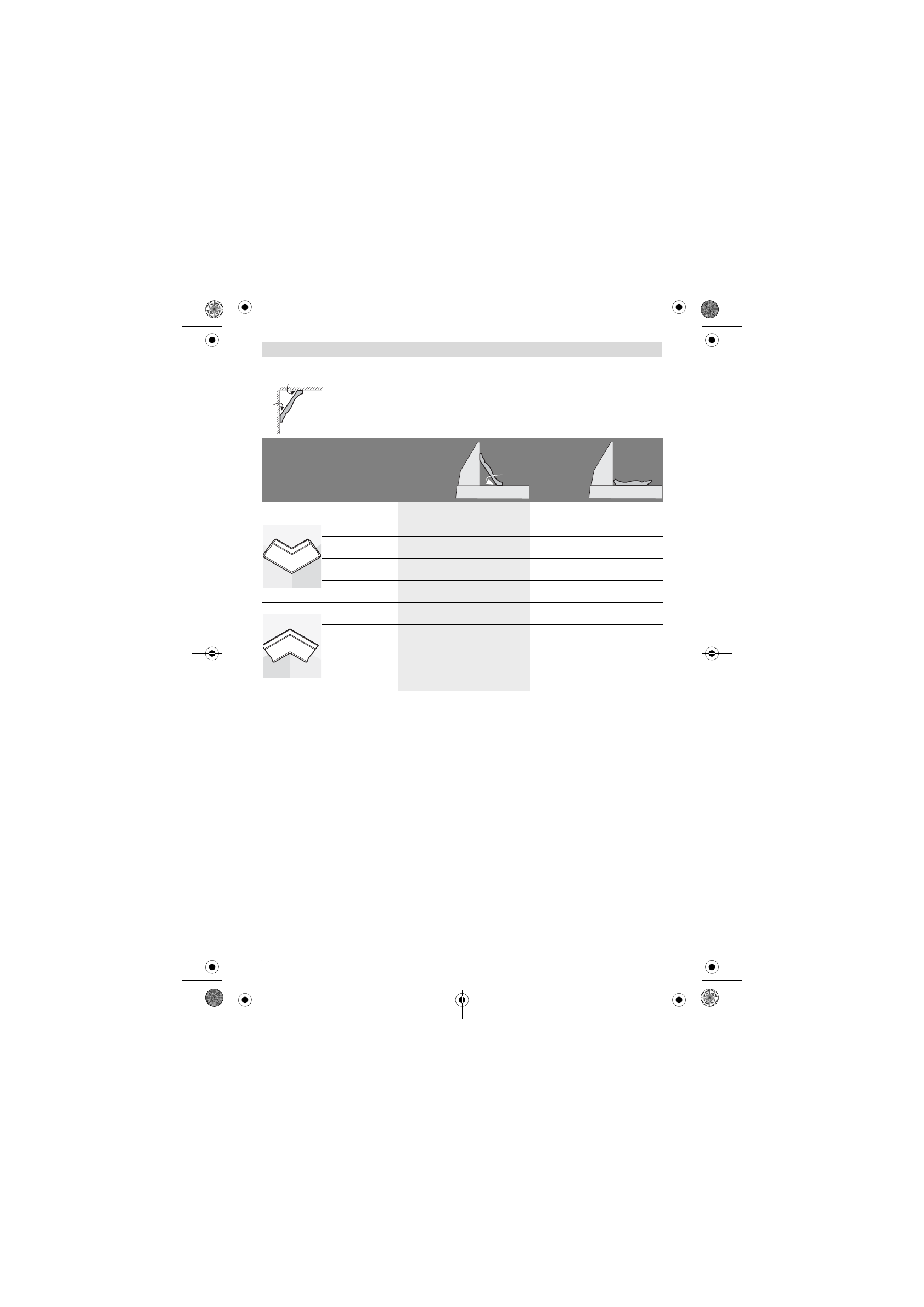

Nasledujúca tabuľka obsahuje pokyny pre obrábanie stropných líšt.
Nastavenia
Nastavenia
proti
dorazovej
lište
S položením
naplocho na
rezací stôl
Stropná lišta
ľavá strana
pravá strana
ľavá strana
pravá strana
Vnútorná hrana
horizontálny uhol
zošikmenia
45
°
vpravo
45
°
vľavo
31,6
°
vpravo
31,6
°
vľavo
vertikálny uhol
zošikmenia
0
°
0
°
33,9
°
vľavo
33,9
°
vpravo
Nastavenie polohy
obrobku
Dolná hrana na
dorazovej lište
Dolná hrana na
dorazovej lište
Horná hrana na
dorazovej lište
Horná hrana na
dorazovej lište
Hotový obrobok sa
nachádza ...
... napravo od rezu
... naľavo od rezu
... naľavo od rezu
... napravo od rezu
Vonkajšia hrana
horizontálny uhol
zošikmenia
45
°
vľavo
45
°
vpravo
31,6
°
vľavo
31,6
°
vpravo
vertikálny uhol
zošikmenia
0
°
0
°
33,9
°
vpravo
33,9
°
vľavo
Nastavenie polohy
obrobku
Dolná hrana na
dorazovej lište
Dolná hrana na
dorazovej lište
Horná hrana na
dorazovej lište
Horná hrana na
dorazovej lište
Hotový obrobok sa
nachádza ...
... napravo od rezu
... naľavo od rezu
... naľavo od rezu
... napravo od rezu
52°
38°
52°
OBJ_BUCH-1360-001.book Page 251 Wednesday, April 6, 2011 11:11 AM
