Laeliistud (vastavalt US-standardile)
Põhiseadistuste kontrollimine ja reguleerimine
Täpsete lõigete tagamiseks tuleb seadme põhiseadistusi
pärast intensiivset kasutust kontrollida ja vajaduse korral
reguleerida.
Selleks on vaja kogemusi ja asjaomaseid spetsiaaltööriistu.
Boschi volitatud parandustöökojas tehakse need tööd kiiresti
ja usaldusväärselt.
Laseri justeerimine
Märkus:
Laseri funktsiooni testimiseks peab elektriline
tööriist olema vooluvõrguga ühendatud.
f
Laseri reguleerimise ajal (nt liughaara liigutamisel)
ärge kunagi vajutage lülitile (sisse/välja).
Elektrilise
tööriista soovimatu käivitumine võib kaasa tuua vigastusi.
–
Viige seade tööasendisse.
–
Keerake saepinki
38
kuni sälguni
18
0
°
. Hoob
16
peab
sälgus tuntavalt kohale fikseeruma.
–
Lülitage laserkiired lülitist
61
sisse.
Kontrollimine:
(vt joonist T1)
–
Märkige toorikule sirge lõikejoon.
–
Vajutage lukustushoovale
5
ja viige samaaegselt liughaar
käepädemest
4
aeglaselt alla.
–
Rihtige toorik välja nii, et saeketta hambad on lõikejoonega
ühel joonel.
–
Hoidke toorikut selles asendis kinni ja viige liughaar
aeglaselt uuesti üles.
–
Kinnitage toorik.
–
Lülitage laserkiired lülitist
61
sisse.
Laserkiired peavad olema toorikule märgitud lõikejoonest
kogu aeg ühel kaugusel, seda ka siis, kui liughaar viiakse alla.
Ühetasasuse reguleerimine:
(vt joonist T2)
–
Keerake vastavat reguleerimiskruvi
64
sisekuuskantvõtmega (2 mm)
21
seni, kuni laserkiir on
toorikule märgitud lõikejoonest kogu pikkuses ühel ja
samal kaugusel.
Üks pööre vastupäeva viib laserkiire vasakult paremale, üks
pööre päripäeva viib laserkiire paremalt vasakule.
Paralleelsuse reguleerimine:
(vt joonist T3)
–
Keerake lahti kaks kruvi
65
laseri kaitsekattel
27
,
kasutades sisekuuskantvõtit (4 mm)
20
.
Märkus:
Et pääseda ligi laseri kaitsekatte eesmisele
kruvile, peate viima liughaara pisut alla, kuni
sisekuuskantvõtit saab torgata läbi pendelkettekaitses
oleva ava.
–
Keerake kinnituskruvi
66
(ca 1
–
2 pööret)
sisekuuskantvõtmega (2 mm)
21
lahti.
Ärge keerake kruvi täiesti välja.
–
Nihutage laseri monteerimisplaati paremale või vasakule,
kuni laserkiired on toorikule märgitud lõikejoonega kogu
pikkuses paralleelsed.
–
Hoidke laseri monteerimisplaati selles asendis ja
pingutage kinnituskruvi
66
uuesti kinni.
Kui soovite laeliiste töödelda saepingile asetatuna, peate välja reguleerima horisontaalse kaldenurga
31,6
°
(saepink pööratud vasakule või paremale) ja vertikaalse kaldenurga 33,9
°
(liughaar kallutatud
vasakule või paremale).

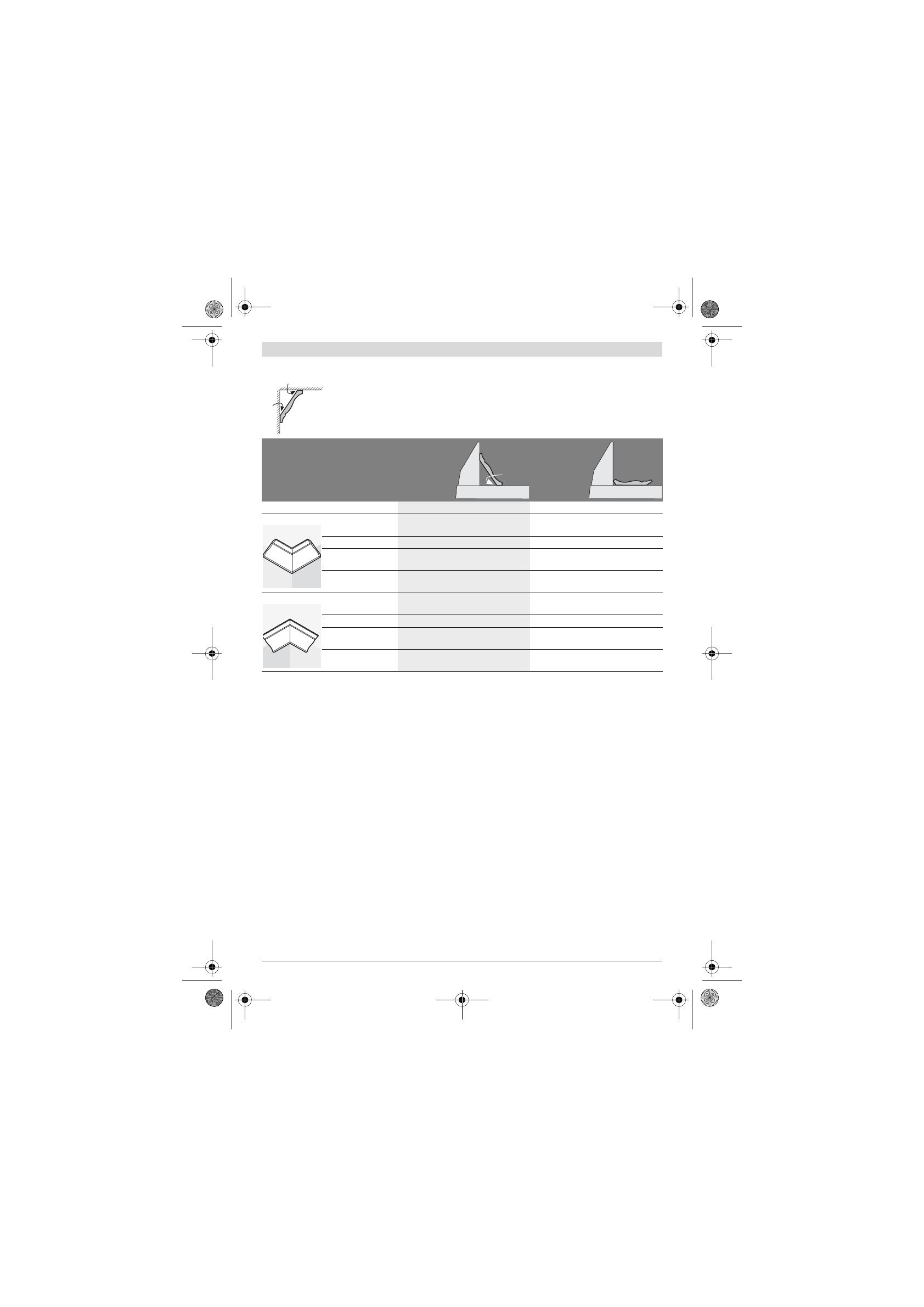

Järgmine tabel sisaldab juhiseid laeliistude töötlemiseks.
Seadistused
asetatuna
juhtrööpa
vastu
asetatuna
saepingile
Laeliist
vasak pool
parem pool
vasak pool
parem pool
Siseserv
horisontaalne
kaldenurk
45
°
paremale
45
°
vasakule
31,6
°
paremale
31,6
°
vasakule
Vertikaalne kaldenurk
0
°
0
°
33,9
°
vasakule
33,9
°
paremale
Tooriku
positsioneerimine
Alumine serv vastu
juhtrööbast
Alumine serv vastu
juhtrööbast
Ülemine serv vastu
juhtrööbast
Ülemine serv vastu
juhtrööbast
Valmistoorik
asub ...
... lõikest paremal
... lõikest vasakul
... lõikest vasakul
... lõikest paremal
Välisserv
horisontaalne
kaldenurk
45
°
vasakule
45
°
paremale
31,6
°
vasakule
31,6
°
paremale
Vertikaalne kaldenurk
0
°
0
°
33,9
°
paremale
33,9
°
vasakule
Tooriku
positsioneerimine
Alumine serv vastu
juhtrööbast
Alumine serv vastu
juhtrööbast
Ülemine serv vastu
juhtrööbast
Ülemine serv vastu
juhtrööbast
Valmistoorik
asub ...
... lõikest paremal
... lõikest vasakul
... lõikest vasakul
... lõikest paremal
52°
38°
52°
