106
| Italiano
1 609 929 W31 | (6.4.11)
Bosch Power Tools
Cornici da soffitto (come US-Standard)
Controllare ed eseguire le registrazioni di base
Per poter garantire tagli precisi, dopo un utilizzo intenso della
macchina, controllare le registrazioni di base dell’elettrouten-
sile e se il caso, provvedere ad eseguire le dovute modifiche.
Per queste operazioni è necessario avere esperienza e relativi
utensili speciali.
Ogni Punto di servizio Clienti Bosch esegue questo tipo di
operazione in modo veloce ed affidabile.
Regolazione del raggio laser
Nota bene:
Per provare il funzionamento del laser l’elettrou-
tensile deve essere collegato all’alimentazione di corrente.
f
Durante la regolazione del laser (ad es. muovendo il
braccio scorrevole) non azionare mai l’interruttore di
avvio/arresto.
Un avviamento accidentale dell’elettrou-
tensile può causare lesioni.
– Portare l’elettroutensile in posizione di lavoro.
– Ruotare il tavolo per troncare multiuso
38
fino all’intaglio
18
per 0 ° . La levetta
16
deve scattare in modo percettibile
nell’intaglio.
– Accendere i raggi laser con l’interruttore
61
.
Controllo:
(vedi figura T1)
– Tracciare sul pezzo in lavorazione una linea di taglio diritta.
– Premere sulla leva di bloccaggio
5
e condurre lentamente
verso il basso il braccio scorrevole con l’impugnatura
4
.
– Posizionare il pezzo in lavorazione in modo che i denti della
lama di taglio siano allineati con la linea di taglio.
– Tenere fermo il pezzo in lavorazione in questa posizione e
riportare lentamente verso l’alto il braccio scorrevole.
– Fissare saldamente il pezzo in lavorazione.
– Accendere i raggi laser con l’interruttore
61
.
I raggi laser devono essere alla stessa distanza per l’intera lun-
ghezza a sinistra e a destra dalla linea di taglio riportata sul
pezzo in lavorazione anche quando il braccio scorrevole viene
condotto verso il basso.
Regolazione del livellamento:
(vedi figura T2)
– Ruotare la rispettiva vite di regolazione
64
con la chiave
per esagono interno (2 mm)
21
fino a quando il raggio la-
ser ha per l’intera lunghezza la stessa distanza dalla linea di
taglio riportata sul pezzo in lavorazione.
Una rotazione in senso antiorario muove il raggio laser da sini-
stra verso destra, una rotazione in senso orario muove il rag-
gio laser da destra verso sinistra.

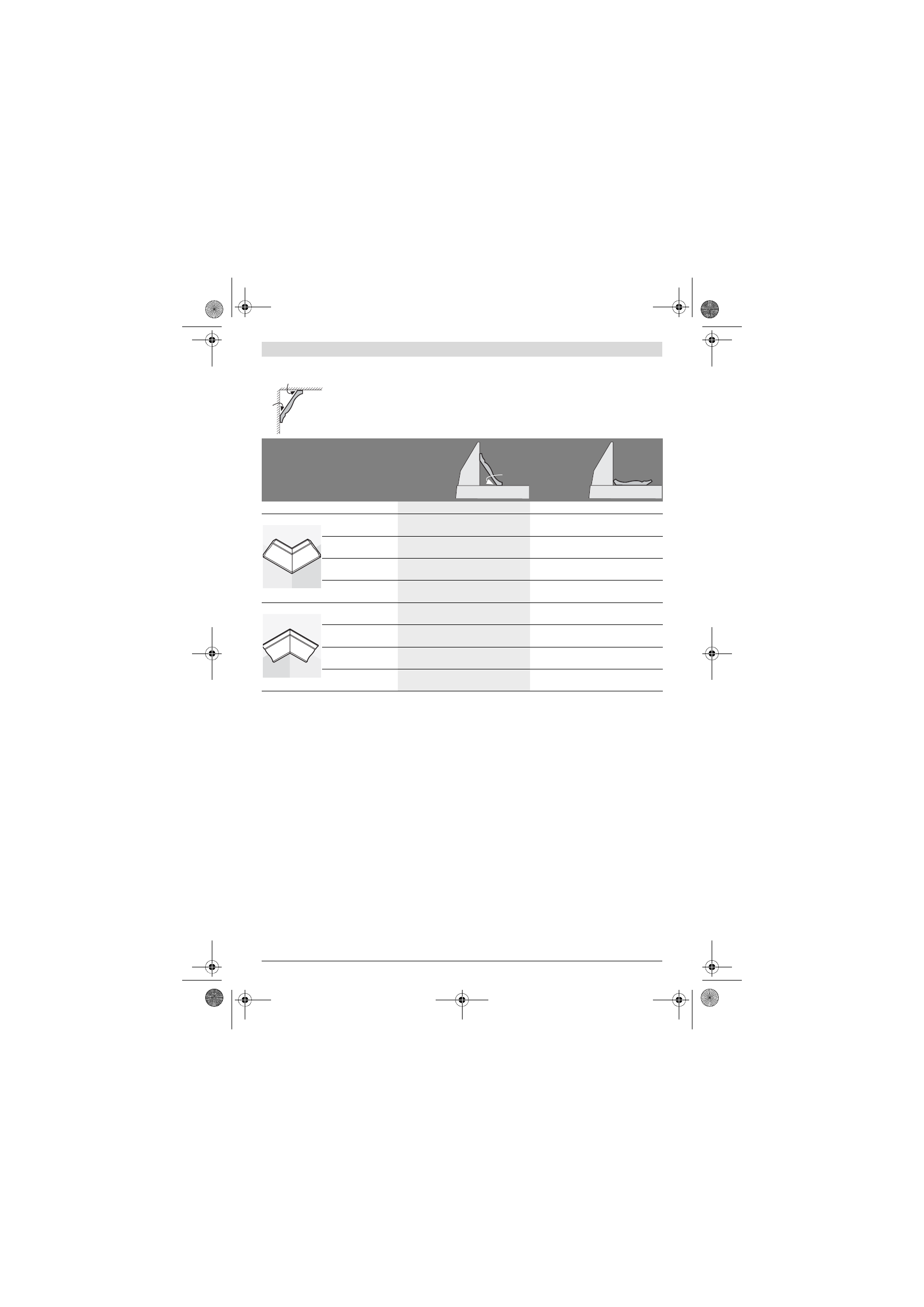

Se si desidera lavorare cornici da soffitto posizionate in piano sul banco per tagliare, è necessario rego-
lare l’angolo obliquo orizzontale su 31,6 ° (banco per tagliare ruotato verso sinistra o verso destra) e
l’angolo obliquo verticale su 33,9 ° (braccio scorrevole orientato verso sinistra o verso destra).
Nella tabella che segue sono riportate indicazioni per la lavorazione di cornici da soffitto.
Impostazioni
poggiati
contro la
guida di
battuta
orizzontal-
mente su
tavolo
multiuso
Cornice da soffitto
lato sinistro
lato destro
lato sinistro
lato destro
Bordo interno
angolo obliquo
orizzontale
45 ° destra
45 ° sinistra
31,6 ° destra
31,6 ° sinistra
Angolo obliquo
verticale
0 °
0 °
33,9 ° sinistra
33,9 ° destra
posizionamento del
pezzo in lavorazione
bordo inferiore alla
guida di battuta
bordo inferiore alla
guida di battuta
bordo superiore al-
la guida di battuta
bordo superiore al-
la guida di battuta
Il pezzo lavorato si
trova a ...
... destra del taglio ... sinistra del taglio ... sinistra del taglio ... destra del taglio
Bordo esterno
angolo obliquo
orizzontale
45 ° sinistra
45 ° destra
31,6 ° sinistra
31,6 ° destra
Angolo obliquo
verticale
0 °
0 °
33,9 ° destra
33,9 ° sinistra
posizionamento del
pezzo in lavorazione
bordo inferiore alla
guida di battuta
bordo inferiore alla
guida di battuta
bordo superiore al-
la guida di battuta
bordo superiore al-
la guida di battuta
Il pezzo lavorato si
trova a ...
... destra del taglio ... sinistra del taglio ... sinistra del taglio ... destra del taglio
52°
38°
52°
OBJ_BUCH-1360-001.book Page 106 Wednesday, April 6, 2011 11:11 AM
